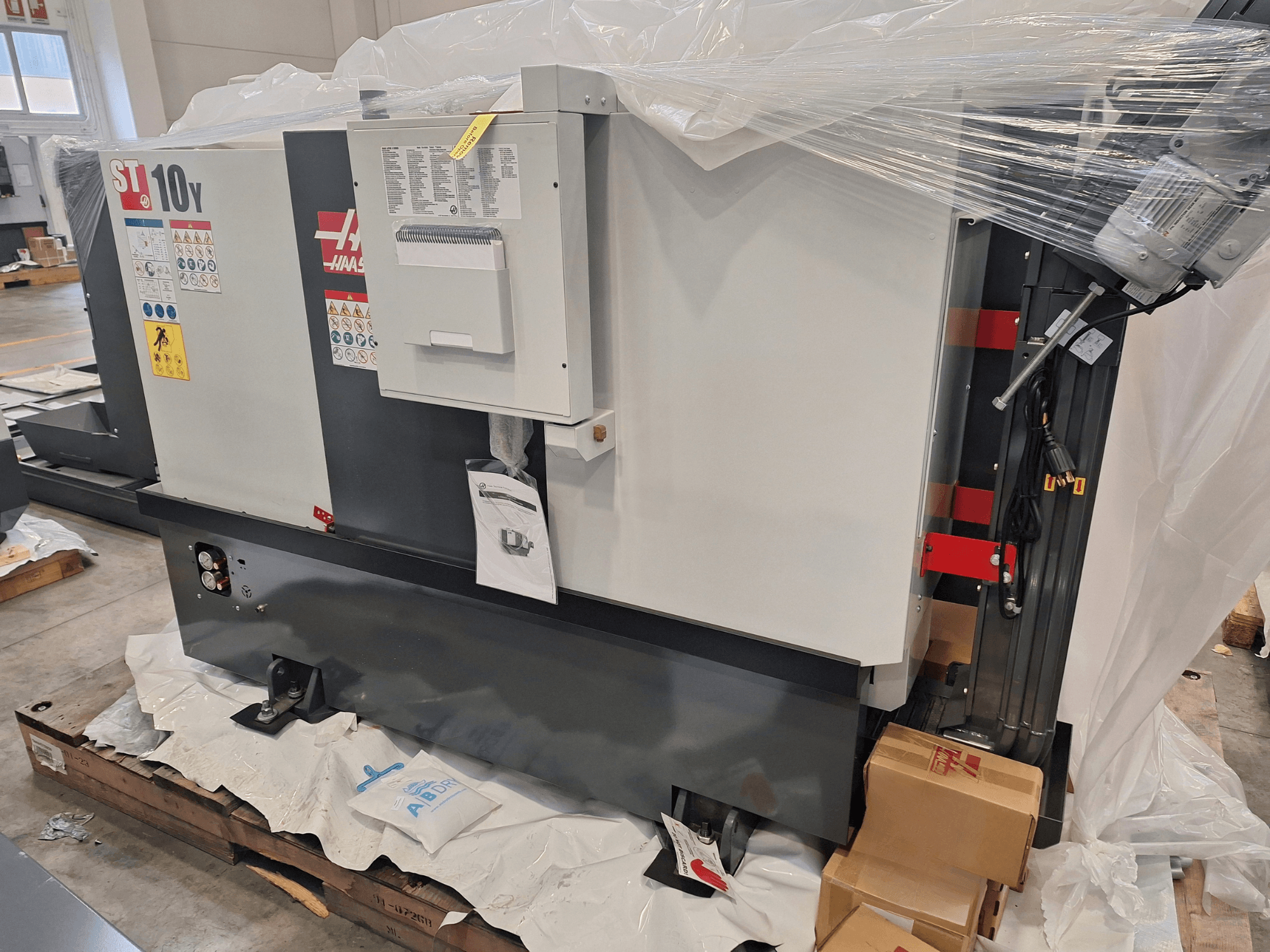

HAAS - ST-10Y EUIT-TUR-HAA-2023-00001

Darbo valandos: 0 (parodų salės staklės)

Spindelio skersmuo (pagrindinis velenas): 6,5 colio / 165 mm

Maksimalus ruošinio skersmuo: 16,5 colių / 419 mm

Maksimalus pjovimo skersmuo (su BMT45 revolverine galvute): 11,0 colių / 279 mm

Maksimalus pjovimo ilgis: 16,0 colių / 406 mm

Strypo skersmuo: 1,75 colio / 44 mm

Greitis (X/Y/Z): 472/472/1200 ipm (12,0/12,0/30,5 m/min)

Maksimali trauka (X/Y/Z): 2400/2300/3700 lbf (10676/10231/16458 N)

Pagrindinio suklio galas: A2-5

Pagrindinio veleno maksimalus sukimo momentas: 75,0 ft-lbf esant 1300 aps/min / 102,0 Nm esant 1300 aps/min

Traukimo vamzdžio skersmuo: 1,81 colio / 46 mm

Velenėlio skylės skersmuo: 2,31 colio / 58,7 mm

C ašies maks. greitis: 60 aps/min

C ašies pozicionavimas: ±0,02°

Pagalbinio veleno griebtuvo dydis: 5,3 colio / 135 mm

Pagalbinio veleno galas: A2-5

Pagalbinio veleno maksimalus greitis: 6000 aps/min

Pagalbinio veleno maks. sinchroninis greitis: 4800 aps/min

Pagalbinio suklio skylė: 1,50 colio / 38,1 mm

Pagalbinio suklio greitasis poslinkis (B ašis): 10 m/min

Užpakalinės galvutės kūgis: MT3

Užpakalinės galvutės hidraulinio strypo eiga: 3,8 coliai / 95 mm

Revoliucinio stovo pozicijų skaičius: 12

Revoliucinio stovo įrankių tipas: BMT45

Maksimalus varomųjų įrankių greitis: 6000 aps/min

Aušinimo skysčio talpa: 30 gal / 114 L

Oro reikalavimai: 4 scfm esant 100 psi (min. 80 psi) / 113,0 L/min esant 6,9 bar (min. 5,5 bar)

Pristatymo matmenys (ilgis x plotis x aukštis): 126,0 x 70,0 x 81,0 colių / 321 x 178 x 206 cm
