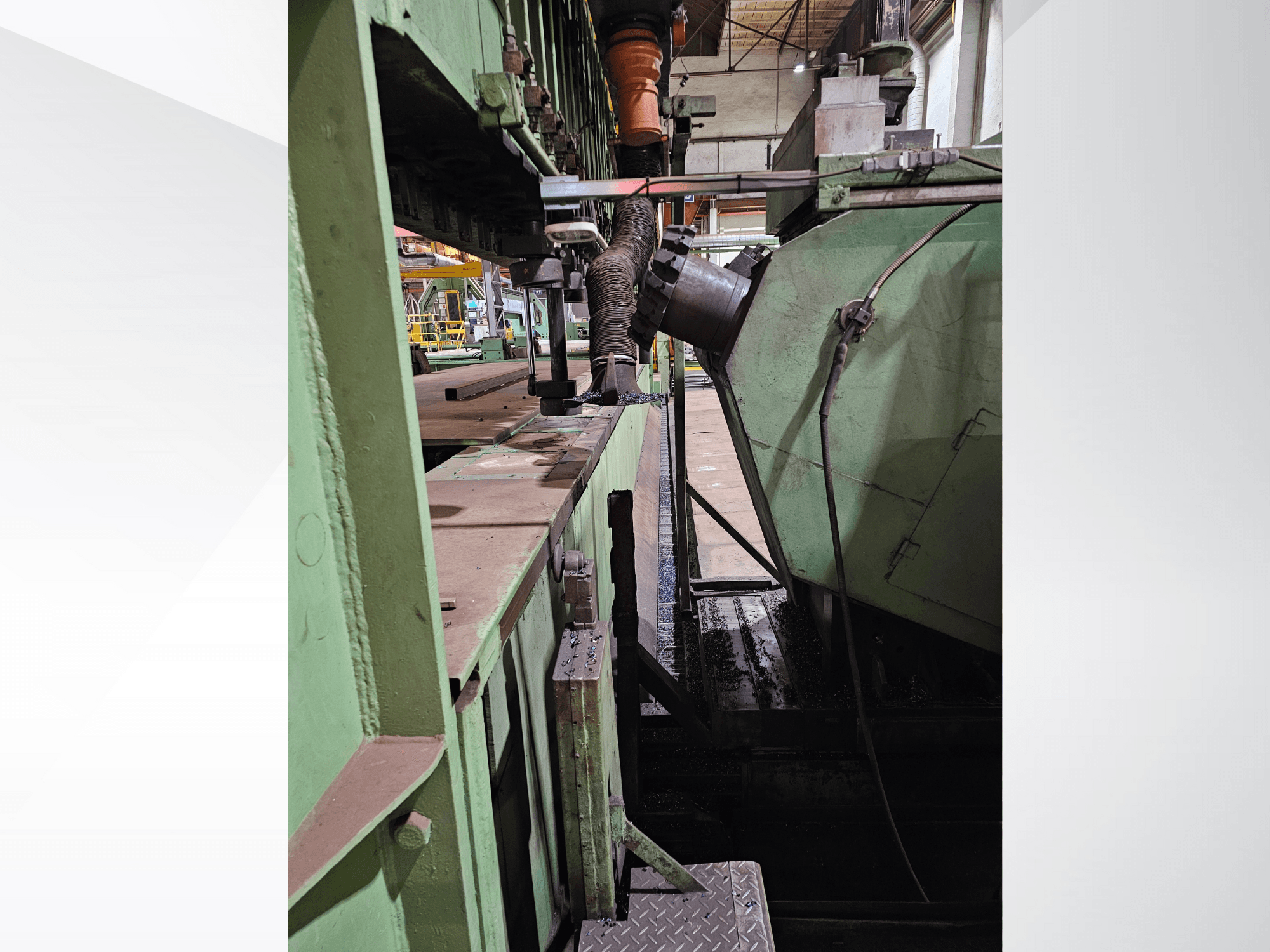

Šios 3 ašių GRABENER vienpusio lakštinio metalo kraštų frezavimo staklės pagamintos 1984 m. Ji turi galingą 50 kW nuolatinės srovės variklį, iki 500 min-1 suklio sūkių dažnį ir didžiausią 2 000 Nm sukimo momentą. Staklės pasižymi plačiomis eigos galimybėmis - 15 900 mm x ašyje ir greita eiga iki 8 000 mm/min. Idealiai tinka tiksliam frezavimui, o pasukimo diapazonas +/-45°. Susisiekite su mumis ir gaukite daugiau informacijos apie šias stakles.
Apžvalga
- prekės ženklas: GRABENER
- metai: 1984
- MODELIS: Single-sided sheet metal edge milling machine
- naudojimo tipas: Kitos lakštinio metalo staklės
- vietovė: Vokietija
- mašinos tipas: Lakštinio metalo mašina
Techninė informacija - GRABENER Single-sided sheet metal edge milling machine
Matmenys
- Įrenginio svoris: 23000 kg
Judėjimas
- Ašių skaičius: 3
- X ašies judesys: 15900 mm
- Y ašies judesys: 500 mm
- Z ašies judesys: 790 mm
Papildoma informacija
Frezavimo suklio pasukimo diapazonas: ±45°
Suklys ir įrankiai
Frezavimo suklio pavaros galia (nuolatinės srovės variklis): 50 kW
Suklio skersmuo ties priekiniu guoliu: (skersmuo): 160 mm
Vidinis įrankių laikiklis: ISO 50 (DIN 2079)
Išorinis įrankių laikiklis: ISO 60
Įrankių prispaudimas: rankinis per M24 srieginį strypą
Greitis ir sukimo momentas
Suklio sukimosi dažnis: bepakopis, 2 diapazonai, 50-500 aps/min.
1 diapazonas: 50-250 aps/min.
2 diapazonas: 100-500 aps.
Pakopos didinimas: 1:2
Pastoviosios galios diapazonas: 160 aps/min.
Didžiausias sukimo momentas: 2 000 Nm
Maksimalus suklio pasukimo greitis: 2°/s
Padavimai
Frezavimo pastūma X kryptimi: 40-4 000 mm/min (tolygiai reguliuojama)
Greita slinktis X: 8 000 mm/min
Reguliavimo greitis Y/Z: 20-500 mm/min (tolygiai keičiamas)
Greita slinktis Y/Z: 1 000 mm/min
Tikslumas
Rodymo ir padėties nustatymo tikslumas (3 ašys): 0,1 mm
Elektrinis
Darbinė įtampa: 380 V, 50 Hz
Valdymo įtampa: 220 V
Atstumai ir matmenys
Prispaudimo stalas iki ištrauktos horizontalios suklio ašies: 500 mm
Skruosto atrama (grindys) iki verpstės centro vertikalioje centrinėje padėtyje: 1,5 mm: 1 300 mm
Prispaudimo stalas iki atraminės kreipiančiosios centro: 1,5 mm: 2 300 mm nuo prispaudimo rėmo iki laikiklio vidurio.
Skruosto ir atraminės kreipiančiosios ilgis: 16 800 mm
*Nurodyti duomenys gali skirtis nuo faktinių verčių, tai turėtų patvirtinti prekybos atstovas.
