➤ Parduodamas naudotas „Gildemeister CTX 500 S2“ | gindumac.com

Rodyti originalo kalba

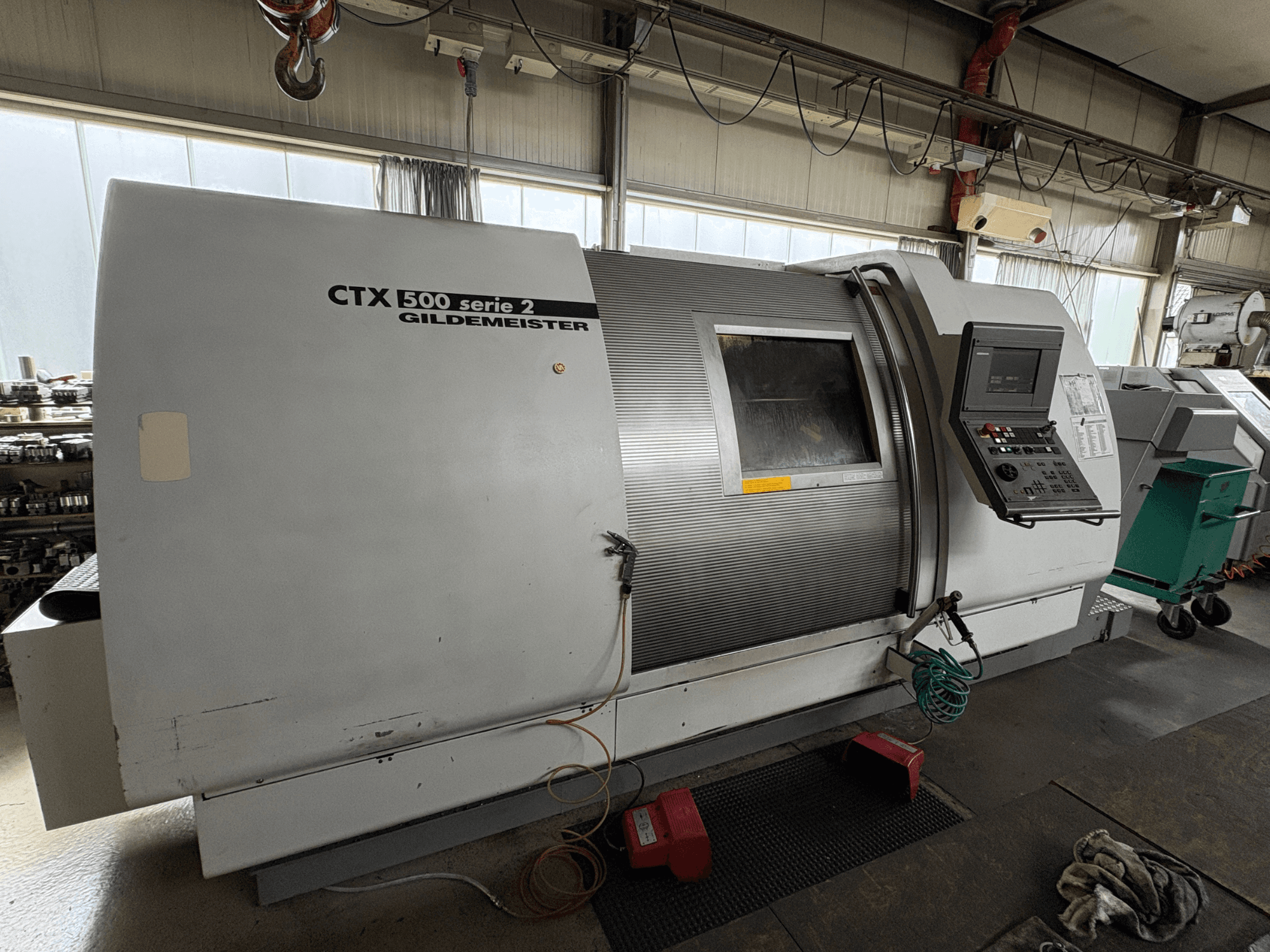

Šis 3 ašių „Gildemeister CTX 500 S2“ staklės buvo pagamintos 2001 m. Jos pasižymi 1000 mm tekinimo ilgiu ir 680 mm apsisukimo skersmeniu virš staklių lovio dangčio. Staklės turi galingą 23 kW variklį ir maksimalų 650 Nm sukimo momentą. Jei ieškote aukštos kokybės tekinimo galimybių, apsvarstykite galimybę įsigyti mūsų parduodamas „Gildemeister CTX 500 S2“ horizontalias tekinimo stakles. Dėl išsamesnės informacijos susisiekite su mumis.

Apžvalga

prekės ženklas: Gildemeister
metai: 2001
MODELIS: CTX 500 S2
gamybos valandos: 57279
naudojimo tipas: Tekinimas
vietovė: Vokietija
mašinos tipas: Horizontalios tekinimo staklės
valdymo bloko prekės ženklas: HEIDENHAIN

Techninė informacija - Gildemeister CTX 500 S2

Valdymo blokas

Valdymo ženklas: HEIDENHAIN
Valdymo modelis: CNC PILOT 4290

Matmenys

Mašinos aukštis: 2130 mm
Mašinos ilgis: 5560 mm
Mašinos svoris: 8700 kg
Mašinos plotis: 2400 mm

Judėjimas

Ašių skaičius: 3
X ašies eiga: 320 mm
Z ašies eiga: 1097 mm

Techninės specifikacijos

Priešingas velenas: Ne
Varomi įrankiai: Taip
Maks. strypo skersmuo: 90 mm
Maks. darbo dalies skersmuo: 680 mm
Veleno galia: 23 kW
Veleno greitis: 3600 RPM

Papildoma informacija

- Sūpimo skersmuo per priekinio kreiptuvo dangtelį: 455 mm

- Pagrindinio veleno skersmuo: 220 h5 mm

- Pagrindinio veleno skersmuo priekinėje guolio vietoje: 140 mm

- Veleno skylės skersmuo: 107 mm

- Griebtuvo skersmuo: 315 / 400 mm

- Variklio galia (100 % darbo ciklas): 23 kW

- Maks. sukimo momentas: 650 Nm

- Sūkių diapazonas: 18–3600 aps/min

- C ašies greitis: < 100 aps/min

- C ašies laikomasis sukimo momentas: 750 Nm

- C ašies indeksavimo tikslumas: <= 0,025 laipsnio

- X ašies padavimo jėga: 8 kN

- Pašalinimo jėga Z ašyje: 15 kN

- Greitasis X ašies judėjimo greitis: 24 m/min

- Greitojo judėjimo greitis Z ašyje: 30 m/min

- Rutulinis sraigtas X / Z (skersmuo x žingsnis): 32x15 / 40x20 mm

- Įrankių revolverinė galvutė: universali diskinė galvutė, automatiškai indeksuojama pagal krypties logiką

- Įrankių pozicijų skaičius: 12

- Įrankio tvirtinimo cilindrinis kotas (DIN 69880): 40 (50) mm

- Vertikalusis poslinkis (Y ašis): +/- 50 mm

- Variantas su varomaisiais įrankiais – įrankių pozicijų skaičius: 12

- Variantas su varomaisiais įrankiais – maks. varomųjų įrankių skaičius: 6

- Variantas su varomaisiais įrankiais – maks. fiksavimo skersmuo: 16 mm

- Variantas su varomaisiais įrankiais – maks. greitis: 4000 aps/min

- Variantas su varomaisiais įrankiais – variklio galia (40 % darbo ciklo): 9,7 kW

- Galinio suktuvo veleno skersmuo (priekinė dalis): 120 mm

- Galinės galvutės strypo eiga: 120 mm

- Galinės galvutės veltuvo tvirtinimas: Mk 5 (6)

- Galinio suktuvo veltinio slėgis, maks.: 14 kN

- Matmenys DL 1000 (ilgis x plotis x aukštis) be drožlių konvejerio: 5560 x 2400 x 2130 mm

- Svoris be drožlių konvejerio: 8700 kg / 10000 kg

- Garso slėgio lygis: 77 dB(A)

- Apšvietos stipris prie tekinimo veleno: > 300 liuksų

- Įtampa (U): 400 V

- Dažnis (f): 50 Hz

- Fazės: 3 ~

- Vidinė galia (P): 58 kVA

- Srovė (I): 85 A

- Saugiklių apsauga: 100 A

- Valdymo įtampa: 230 V / 24 V=

Komplektą sudaro:

Skiedros konvejeris, 3-žandų griebtuvas, pėdų pedaliniai jungikliai, ištraukimo vamzdžio priedas

*Nurodyti duomenys gali skirtis nuo faktinių verčių, tai turėtų patvirtinti prekybos atstovas.
