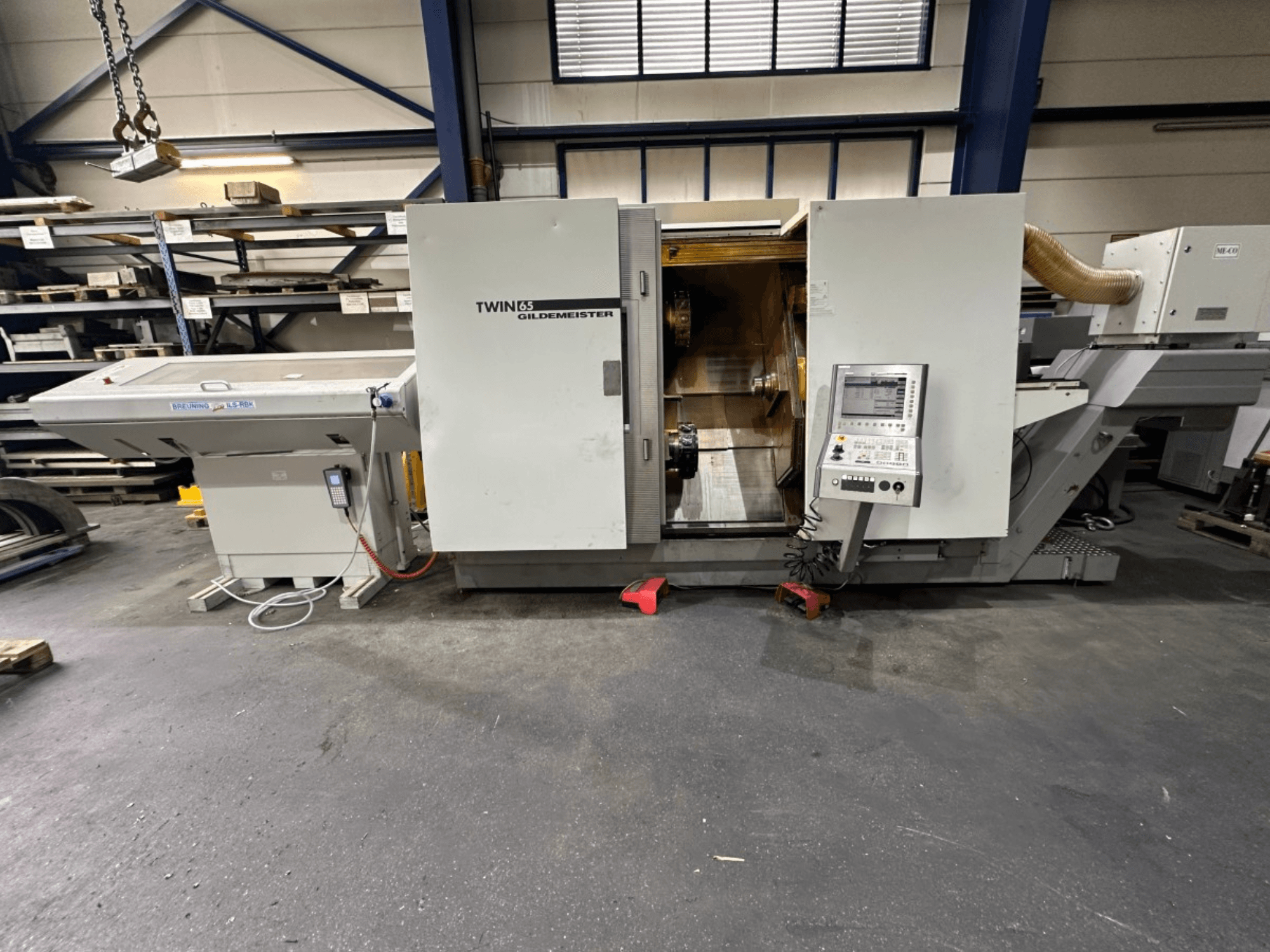

Gildemeister - TWIN 65DE-TUR-GIL-2006-00003

• Yra 2 vienetai, identiškos mašinos

• Staklių konstrukcija: 60° pasvirusi staklės lova

• Vadovaujančiosios bėgės: ritininės

• Maksimalus tekinimo skersmuo: 250 mm

• Maksimalus tekinimo skersmuo (standartinis): 120 mm

• Maksimalus tekinimo ilgis: 900 mm

• X1 eiga (viršutinis slydimo blokas): 300 mm

• Z1 eiga (viršutinis slydimo elementas): 650 mm

• Y1 eiga (pasirenkama): ±40 mm

• X2 eiga (apatinis slydimo blokas): 180 mm

• Z2 eiga (apatinis slydimo elementas): 650 mm

• X3 eiga (priešingasis velenas): 175 mm

• Z3 eiga (priešpriešinis suktuvas): 670 mm

• Pagrindinio suktuvo griebtuvo dydis: 175 / 200 mm

• Maksimalus strypo skersmuo (be redukcinių vamzdžių): 62 / 65 mm

• Velenėlio skylės skersmuo: 79 mm

• Spindulio galvutės skersmuo: 170 mm

• Spyruoklės skersmuo: 66 mm

• Priekinio guolio skersmuo: 120 mm

• Pagrindinio veleno galia (40/100 % ED): 35 / 25 kW

• Pagrindinio veleno sūkių diapazonas: iki 5000 aps/min

• Pagrindinio veleno sukimo momentas (40/100 % ED): 370 / 270 Nm

• Veleno pavaros tipas: kintamosios srovės variklis su integruotu veleno varikliu

• C ašis: integruota, skirta orientuotam stabdymui ir kontūravimui

• C ašies greitis: 2000 aps/min

• C ašies laikymo sukimo momentas: 270 Nm

• Priešpriešinio veleno galia (40/100 % ED): 26 / 21 kW

• Priešingos veleno greičio diapazonas: iki 5000 aps/min

• Priešingo veleno sukimo momentas (40/100 % ED): 290 / 230 Nm

• C ašies (priešpriešinio veleno) greitis: 2000 aps/min

• C ašies (priešpriešinio veleno) laikymo sukimo momentas: 230 Nm

• Greitasis poslinkis X/Z (1-asis stūmoklis): 30 / 30 m/min

• Pajėga X/Z kryptimis (1-asis stūmoklis): 4,0 / 7,0 kN

• Padėties nustatymo skiriamoji geba X/Z: 0,0005 mm

• Variklio sukimo momentas X/Z: 6 / 10,5 Nm

• Variklio sukimosi greitis X/Z: 3000 aps/min

• Rutulinio sraigto žingsnis X/Z: 20x32 / 20x40 mm

• Greitasis poslinkis X/Y/Z (su Y ašimi): 30 / 15 / 30 m/min

• Pajėga X/Y/Z: 4,0 / 4,0 / 7,0 kN

• Padėties nustatymo skiriamoji geba X/Y/Z: 0,0005 mm

• Variklio sukimo momentas X/Y/Z: 6 / 6 / 10,5 Nm

• Variklio sukimosi dažnis X/Y/Z: 3000 aps/min

• Rutulinio sraigto žingsnis X/Y/Z: 20×32 / 10×32 / 20×40 mm

• Greitasis poslinkis X/Z (2-asis stumiklis): 30 / 30 m/min

• Pajėga X/Z (2-asis slydimo blokas): 4,0 / 7,0 kN

• Padėties nustatymo skiriamoji geba X/Z (2-asis slydimo blokas): 0,0005 mm

• Variklio sukimo momentas X/Z (2-asis slydimo elementas): 6 / 10,5 Nm

• Variklio sukimosi greitis X/Z (2 slankiklis): 3000 aps/min

• Rutulinio sraigto žingsnis X/Z (2-asis stūmoklis): 20x32 / 20x40 mm

• Greitasis poslinkis X/Z (priešingo veleno slydimo blokas): 15 / 30 m/min

• Pajėga X/Z (priešinio veleno slydimo mechanizmas): 4,0 / 7,0 kN

• Padėties nustatymo skiriamoji geba X/Z (priešinis velenas): 0,0005 mm

• Variklio sukimo momentas X/Z (priešpriešinio veleno): 10,5 / 10,5 Nm

• Variklio sukimosi dažnis X/Z (priešpriešinio suklio): 3000 aps/min

• Rutulinio sraigto žingsnis X/Z (priešpriešinio veleno): 10x32 / 20x40 mm

• Įrankių pozicijų skaičius: 12

• Įrankio laikiklis: VDI 30

• Įrankių keitiklio tipas: revolverinis

• Įrankio kotelio skersmuo (DIN 69880): 30 / 40 mm

• Varomų įrankių stotelių skaičius: 12

• Varomieji įrankiai: visos 12 stočių pritaikytos varomiesiems įrankiams

• Varomojo įrankio galia (40/100 % ED): 11,7 / 8,4 kW

• Varomojo įrankio sukimo momentas (40/100 % ED): 28 / 20 Nm

• Varomojo įrankio sukimosi greitis: iki 4000 aps/min

• Užpakalinės galvutės eiga (pasirenkama): 300 mm

• Užpakalinės galvutės jėga: 150 / 630 daN

• Centro dydis: MK 4

• Hidraulinio rezervuaro talpa: 20 l

• Hidraulinio siurblio galia: 2,2 kW

• Maksimalus hidraulinis slėgis: 90 bar

• Pagrindinio suklio fiksavimo slėgis: 80 bar

• Priešinio suklio fiksavimo slėgis: 70 bar

• Užpakalinės galvutės fiksavimo slėgis: 50 bar

• Aušinimo skysčio bako talpa: 250 l

• Aušinimo skysčio siurblio galia: 1,7 kW

• Aušinimo skysčio srautas esant 6 bar: 20 l/min

• Elektrinis prijungimas/bendroji galia: 65 kVA

• Darbinė įtampa: 400 V

• Dažnis: 50 Hz

• Apsauga saugikliu: 125 A

• Įtampos nuokrypis: +6 % / -10 %

• Mašinos ilgis: 5032 mm

• Mašinos gylis: 3048 mm

• Mašinos aukštis: 2445 mm

• Mašinos svoris: 10000 kg

• Triukšmo lygis apdirbimo metu: 77 dB(A)

• Triukšmo lygis tuščiąja eiga: 78 dB(A)

Papildoma įranga

• Liečiamasis jutiklis

• Sruogų konvejeris

• Vidinis aušinimo skysčio padavimas
