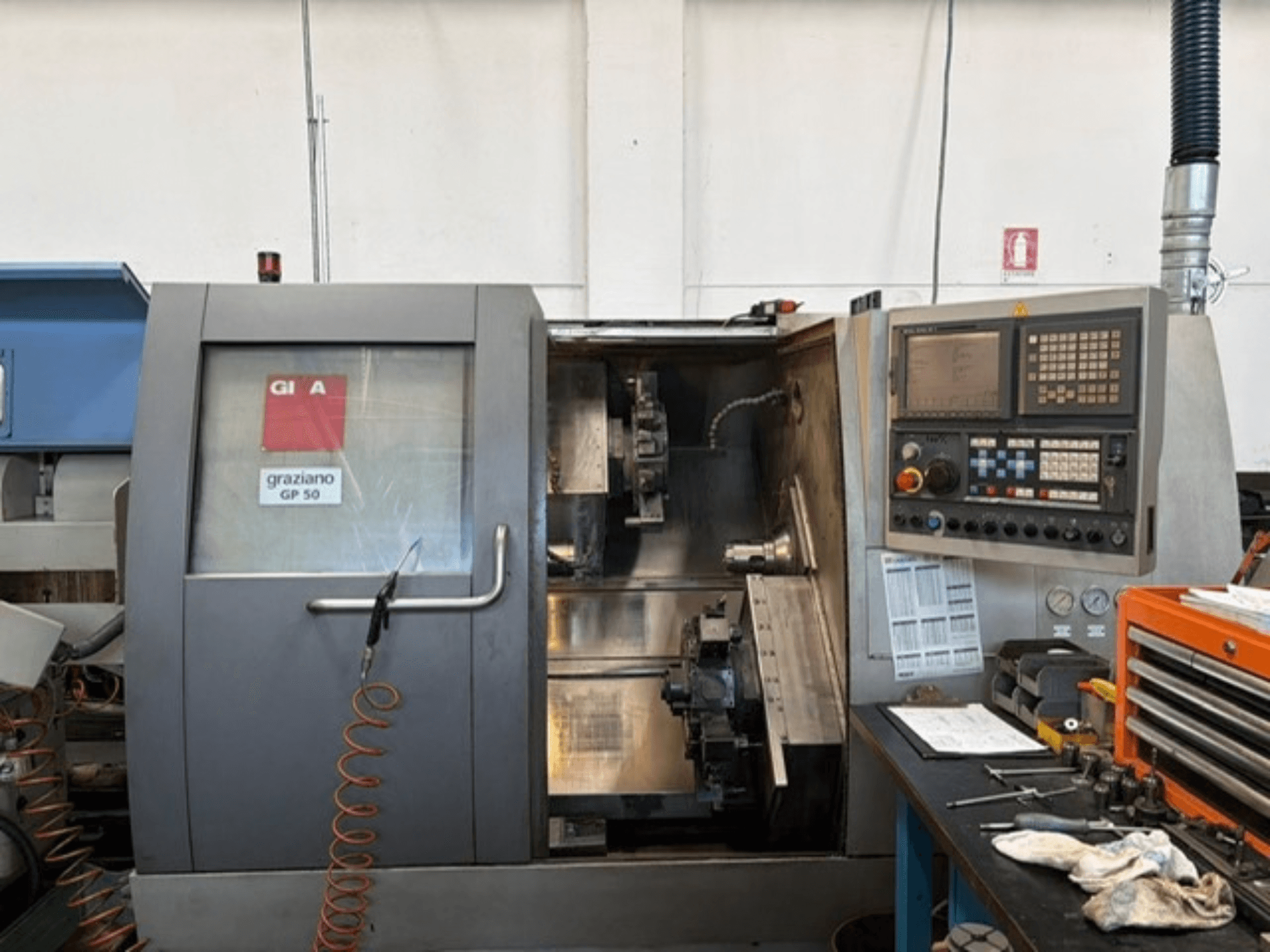

Gildemeister - GP 50 IT-TUR-GIL-2004-00002

• Y ašis: Ne

• B ašis: Taip (susijusi su pagalbiniu suklio)

• C ašis: Nuolatinė abiejuose velenuose

• Velenai:

  • Pagrindinis velenas: nepriklausomas elektros velenas su nepertraukiamu C ašies judesiu

  • Papildomas velenas: nepriklausomas elektros velenas su nuolatine C ašimi

  • Dviejų velenų konfigūracija

  • Strypo praėjimas (pagrindinis suklis): 50 mm

• Revoliūciniai blokai / varomi įrankiai:

  • 2 nepriklausomi „Sauter“ revolveriniai stoveliai

  • Įrankių pozicijos: 12 + 12 (iš viso 24), visos pozicijos tinka varomiesiems įrankiams

  • Varomieji įrankiai: Taip (abu revolveriai)

  • Pagrindinio veleno revolverinė galvutė: 12 varomųjų įrankių pozicijų

  • Pagalbinio veleno revolverinė galvutė: 12 varomųjų įrankių pozicijų

• Staklių konfigūracija:

  • 5 ašių konfigūracija

  • Nėra Y ašies

  • B ašis su pagalbiniu suklio

  • Nepriklausomas pagrindinis ir pagalbinis suktuvas

  • Dviguba nepriklausoma revolverio konfigūracija

  • Iš viso 24 įrankių stotys

  • Pavaromi įrankiai abiejuose revolveriuose

Papildoma įranga

• Strypų padavimo įrenginys: „Top Automazioni“

  • Strypų padavimo kanalas: 70 mm

  • Automatinė strypų padavimo sistema

• Į komplektą įeina įrankiai / priedai:

  • 12 įrankių laikiklių, skirti 20 × 20 mm arba 25 × 25 mm kvadratiniams įrankiams

  • 4 radialinio pavaros įrankių laikikliai

  • 2 ašiniai įrankių laikikliai, 90°

  • 10 gręžtuvų laikiklių, 90°

  • Apie 60 įvairių skersmenų suktuvų spaustukų

  • Spindelių spaustukų tipai: BA60 ir BA52

  • Spindelių įtvarai, skirti „Top Automazioni“ strypų padavimo įrenginiui
