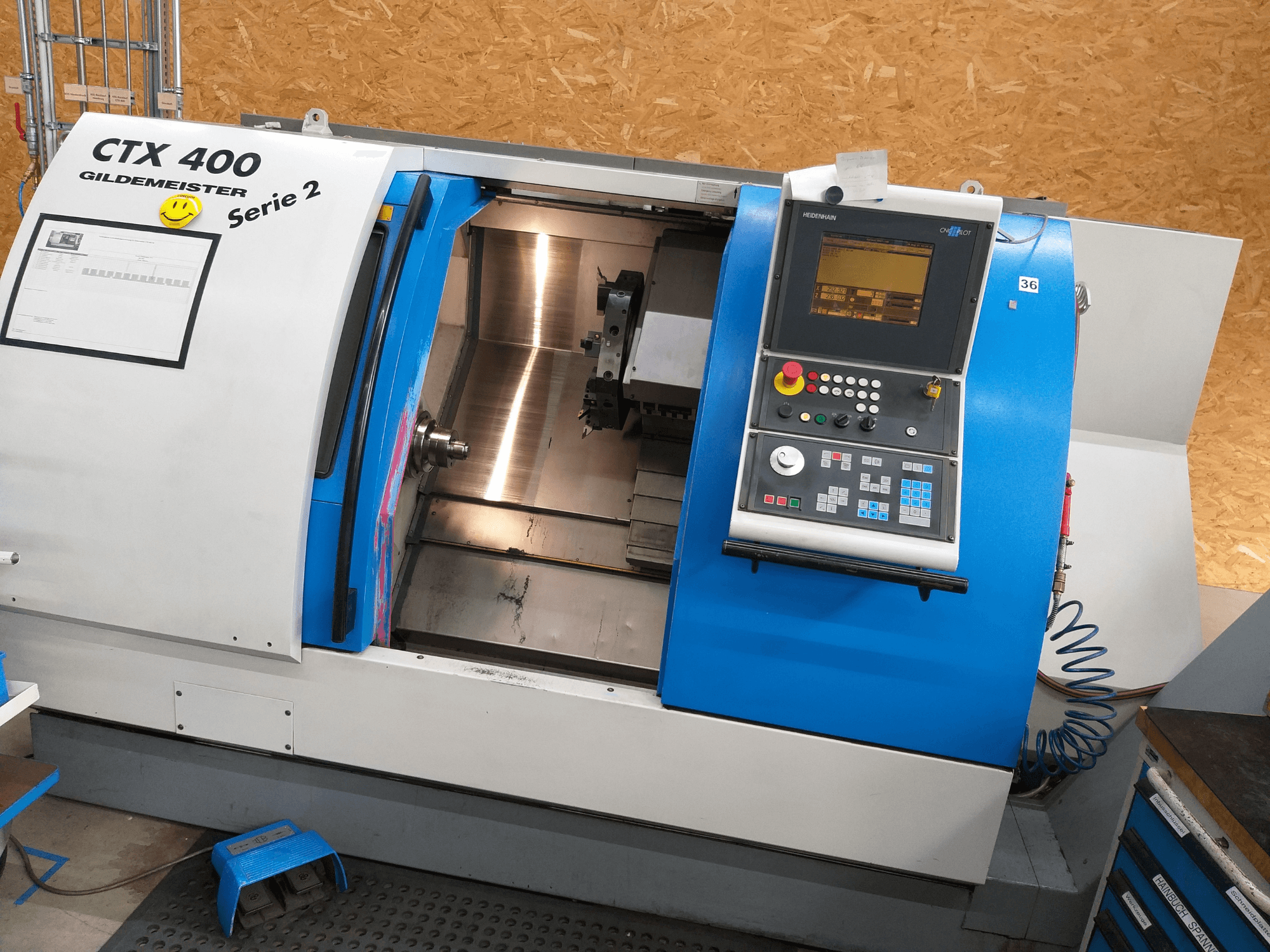

Gildemeister - CTX400 Serie2 (1999) DE-TUR-GIL-1999-00003

• Valdymo bloko gamintojas: HEIDENHAIN

• Valdymo bloko modelis: CNC PILOT

• Atstumas tarp centrų: 600 mm

• Sukimosis virš stalo: 570 mm

• Sukimosis virš skersinio stumtuvo: 470 mm

• Maksimalus tekinimo skersmuo: 420 mm

• Verpstės galas: DIN 55026 plokščias flanšas, dydis 170h5

• Priekinio guolio skersmuo: 120 mm

• Velenėlio skylė: 79 mm

• Maksimalus griebtuvo skersmuo: 250 mm

• Maksimalus sukimo momentas: 320 Nm

• Revoliucijos tipo: diskinis

• Įrankių sistema: VDI 20/20

• Užpakalinės galvutės kūgis: MK4

• Užpakalinės galvutės veltuvo skersmuo: 80 mm

• Užpakalinės galvutės veleno eiga: 550 mm

• X ašies padavimo pavara: 3,3 kW

• Z ašies padavimo pavara: 3,3 kW

• Tepimo siurblio galia: 0,1 kW

• Aušinimo skysčio siurblio galia: 1,4 kW

• Hidraulinio siurblio galia: 1,5 kW

• X ašies greitasis poslinkis: 24 000 mm/min

• Z ašies greitasis poslinkis: 20 000 mm/min

• Pajudėjimo greitis: 0,025–7000 mm/min

• Sriegio žingsnio diapazonas: 0,025–3500 mm/min

• Aušinimo skysčio bako talpa: 100 L

• Maitinimo įtampa: 400 V

• Dažnis: 50 Hz

• Prijungtoji apkrova: 44 kVA

• Nominali srovė: 64 A

• Valdymo įtampa: 24 V

• Eksploatacijos valandos: 58 132 h

• CE sertifikuota

• Pristatymo komplektas, kaip parodyta paveikslėlyje, įskaitant 3 vidines fiksavimo galvutes

• Konfigūracija, kaip parodyta: VDI30 diskinis revolveris

Pasirenkama:

• Pagalbinis suktuvas

• Sruogų konvejeris
