Gildemeister - CTX 310NL-TUR-GIL-2003-00001
Ar turite daugiau klausimų? Susisiekite su mumis!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

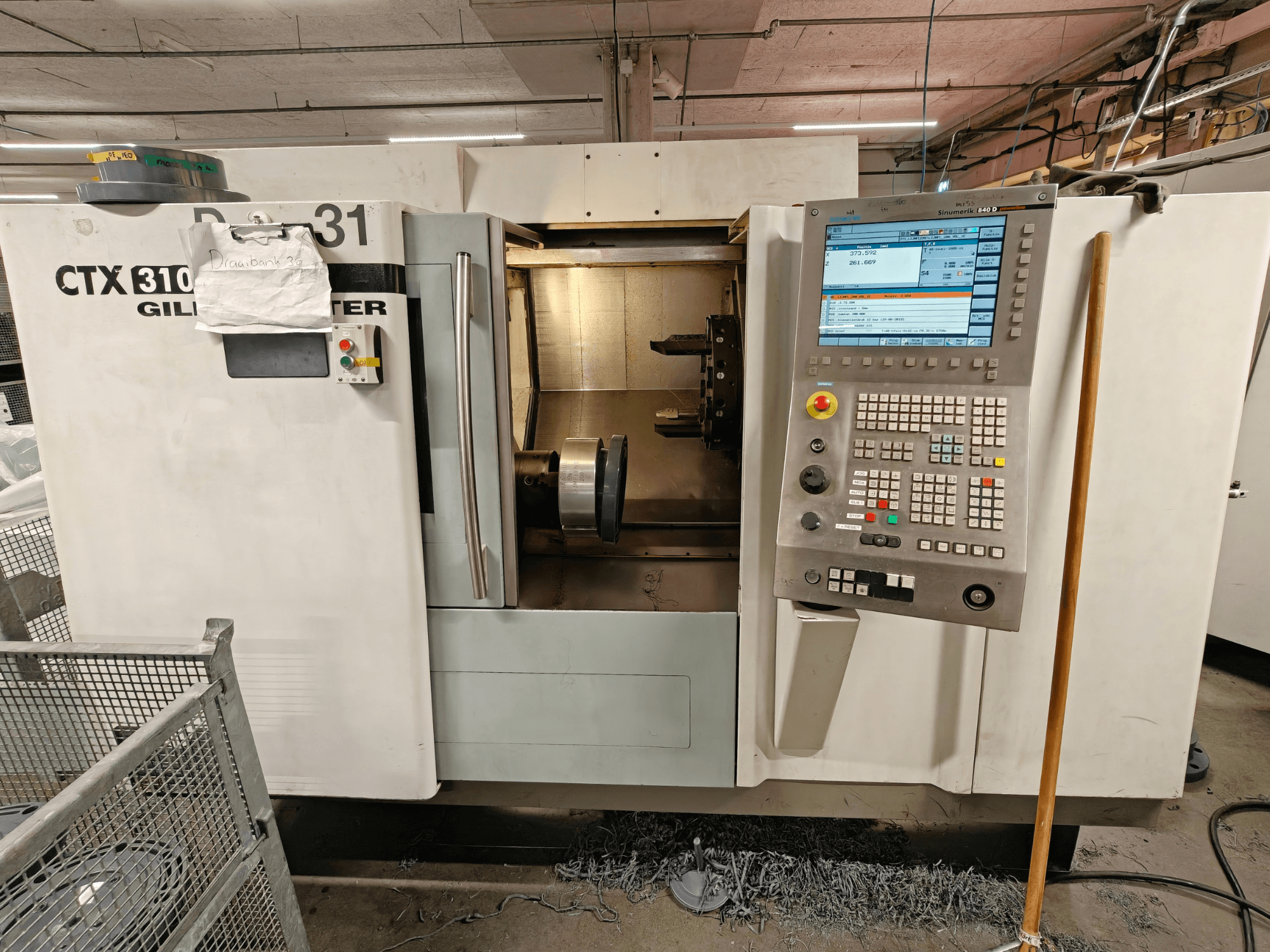

Šis 3 ašių "Gildemeister CTX 310" buvo pagamintas 2003 m. Jo didžiausias tekinimo skersmuo yra 246 mm, o tekinimo ilgis - 445 mm. Staklės turi 12 kW galios sukiklį, o didžiausias suklio sukimosi greitis - 6000 aps/min. Jei norite gauti aukštos kokybės tekinimo galimybes, apsvarstykite mūsų parduodamas horizontalias tekinimo stakles "Gildemeister CTX 310". Susisiekite su mumis dėl išsamesnės informacijos.
Apžvalga
- prekės ženklas: Gildemeister
- metai: 2003
- MODELIS: CTX 310
- gamybos valandos: 5137
- naudojimo tipas: Tekinimas
- vietovė: Nyderlandai
- mašinos tipas: Horizontalios tekinimo staklės
- Prieinama nuo: 31/10/2026
- valdymo bloko prekės ženklas: SIEMENS
Techninė informacija - Gildemeister CTX 310
Valdymo blokas
- Valdymo ženklas: SIEMENS
- Valdymo modelis: Sinumerik 840D powerline
Matmenys
- Mašinos aukštis: 1730 mm
- Mašinos ilgis: 4000 mm
- Mašinos svoris: 3500 kg
- Mašinos plotis: 1563 mm
Judėjimas
- Ašių skaičius: 3
- X ašies eiga: 202 mm
- Z ašies eiga: 450 mm
Techninės specifikacijos
- Veleno galia: 12 kW
- Veleno greitis: 6000 RPM
Papildoma informacija
Prieinamumas: yra 2 vienetai
Spindulys
Nosis: FL 140 h5
Didžiausias sukimo momentas: 115 Nm (153 Nm, esant 40 % S6)
Atsidarymo anga: Sraigtas: 69 mm
Griebtuvo skersmuo: 170 mm (pasirinktinai 210 mm)
Strypų talpa: 1,5 mm: Ø 50 mm
Darbinis diapazonas
Pasukimas virš lovio: 500 mm
Didžiausias apsisukimo skersmuo: 246 mm
Maksimalus apsisukimo ilgis: 445 mm
Atstumas tarp centrų: Atstumas tarp centrų: 600 mm
Replės ir įrankiai
Revolverio tipas: VDI 30
Įrankių stotys: VDI VDI 2: 12
Varomųjų įrankių greitis: 4200-5000 apsukų per minutę (priklauso nuo valdymo: Fanuc/Siemens/Heidenhain)
Varomųjų įrankių galia: 3,3-4,4 kW
Pastūmos ir ašių duomenys
Greita eiga (X/Z): 24/30 m/min
C ašies greitaveika: 100 aps./min.
Pastūmos jėga (X/Z): 450 daN
Skiriamoji geba (X/Z): 0,001 mm (X/Z): 0,001 mm
Lova
Pasvirimas: 1,5 m., 2,5 m., 3,5 m., 4,5 m: 45°
Medžiaga: Ketaus medžiaga
Elektros ir pagalbinė įranga
Maitinimo įtampa: 400 V (±10 %), 50 Hz
Bendra įrengtoji galia: 24 kVA
Hidraulinės sistemos slėgis: 50 bar
Aušinimo skysčio bako talpa: 175 l
Valdymo sistemos (pasirinktinai): GE-FANUC 21i-TB, "Siemens 840D", "Heidenhain 4290 E".
Papildoma įranga
Skiedrų transporteris (abu įrenginiai)
Ištraukimo įrenginys (vienas įrenginys)
*Nurodyti duomenys gali skirtis nuo faktinių verčių, tai turėtų patvirtinti prekybos atstovas.
