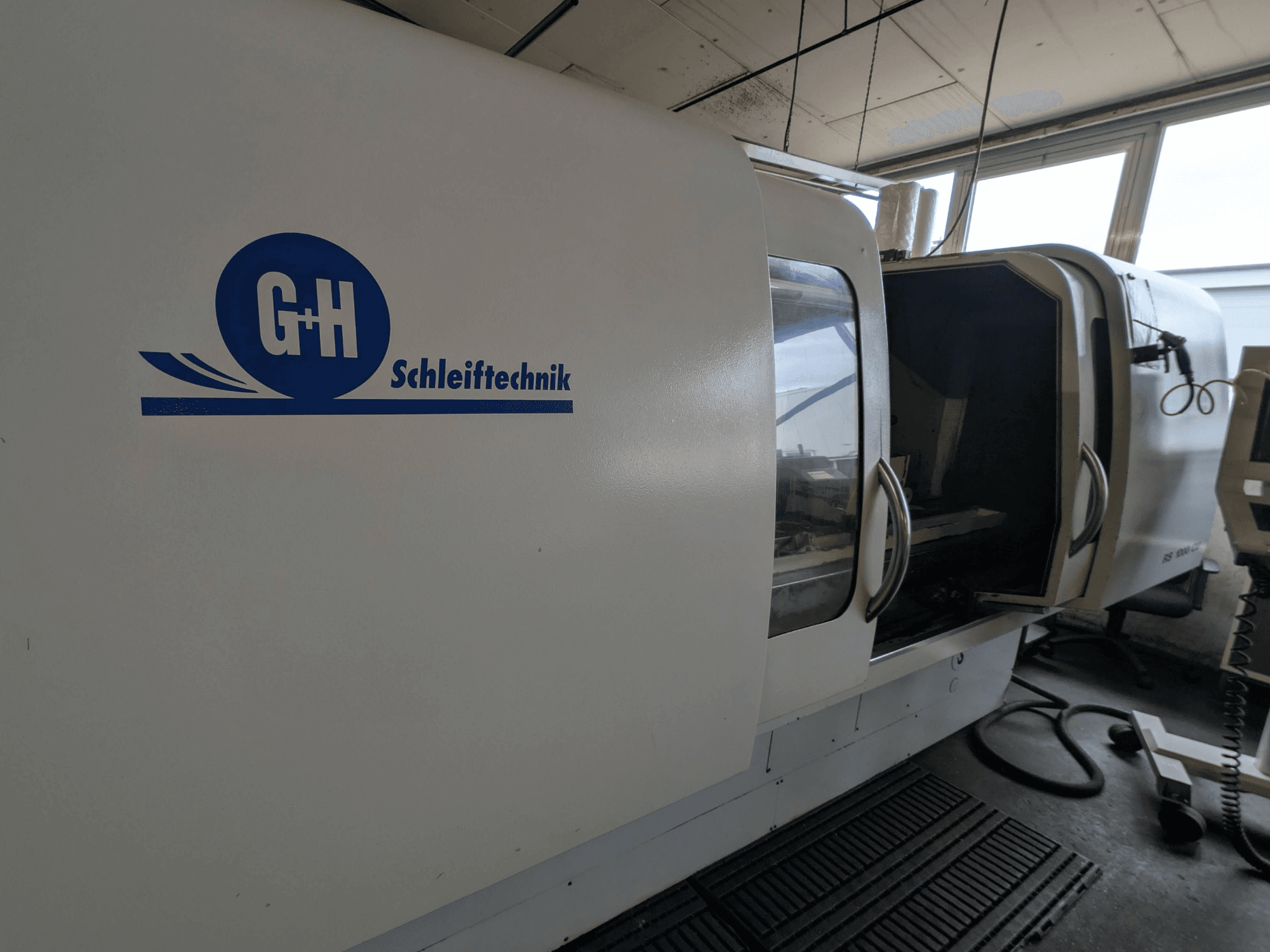

GEIBEL & HOTZ - RS 1000 CUDE-GRI-GEI-2006-00001

Esami defektai, kuriuos reikia taisyti:

• Matavimo zondas sugedęs

• Aušinimo skysčio rezervuare esantis jungiklis siurbliui valdyti yra sugedęs

Ašių konfigūracija: 2 ašys (X, Z)

Atstumas tarp centrų: 1000 mm

Centro aukštis: 180 mm

Didžiausias svyravimo skersmuo: 355 mm

Didžiausias ruošinio svoris: 150 kg tarp centrų; 60 kg griebtuve (įskaitant griebtuvą)

X ašis:

• Pavara: elektromechaninė su rutuliniu sraigtu

• Pastūmos greitis: 0,01-8 000 mm/min.

• Matavimo sistema: stiklinė skalė, 0,0005 mm skiriamoji geba

Z ašis:

• Pavara: elektromechaninė su rutuliniu sraigtu

• Pastūmos greitis: 1,5 min: 0,01-12 000 mm/min.

• Matavimo sistema: rotacinis daviklis, 0,001 mm skiriamoji geba

Ruošinio suklys:

• Variklio galia: 2,0 kW

• Sūkių skaičius: 0-1000 aps./min.

• Kūgis: MK5 ir KK5 (DIN 55026)

Šlifavimo suklys: KK5, KK5, KK5, KK5, KK5, KK5, KK5, KK5:

• Variklio galia: 9 kW

• Greitis: 1400 aps/min.

• Šlifavimo disko dydis (standartinis): 500 × 80 × 203,2 mm

• Guoliai: tikslūs riedėjimo guoliai

• Tepimas: tepimas visą naudojimo laiką

Reikiama erdvė: maždaug 3900 × 2450 × 1800 mm

Maitinimo šaltinis: 400 V, 50 Hz, 3 fazių

Valdymo įtampa: 230/24 V

Įrengtoji galia: apie 23 kW
