➤ Parduodamas naudotas DMG Mori Seiki CMX 800 V | gindumac.com

Rodyti originalo kalba

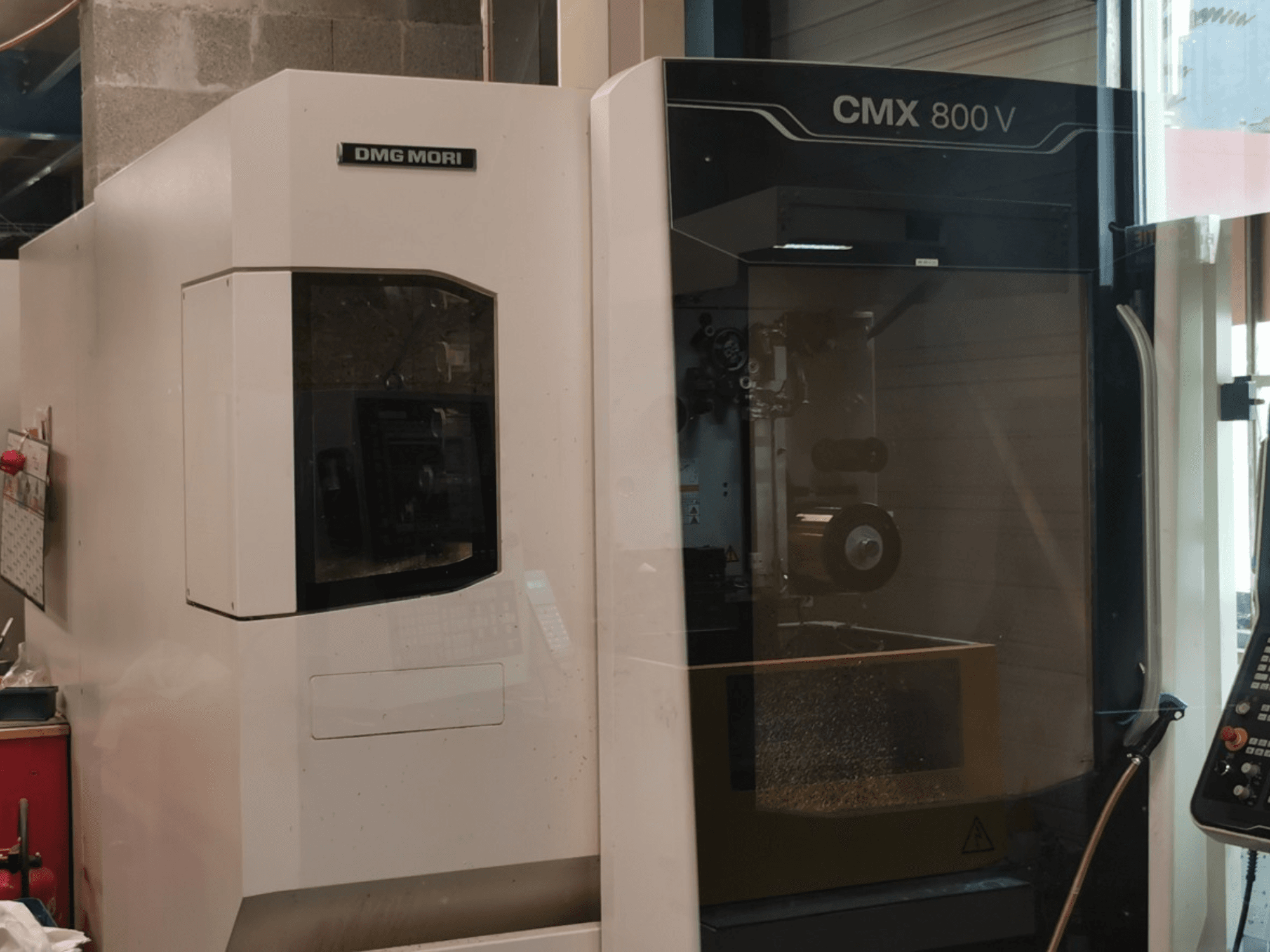

Šis 3 ašių DMG Mori Seiki CMX 800 V staklės pagamintos 2017 m. Jos pasižymi 800 mm judėjimo amplitudės X ašyje, 560 mm – Y ašyje ir 510 mm – Z ašyje. Staklės turi tvirtą 1 100 x 560 mm dydžio stalą, kurio maksimali apkrova siekia 800 kg. Jei ieškote aukštos kokybės apdirbimo galimybių, apsvarstykite galimybę įsigyti vertikalųjį apdirbimo centrą „DMG Mori Seiki CMX 800 V“. Dėl išsamesnės informacijos susisiekite su mumis.

Apžvalga

prekės ženklas: DMG Mori Seiki
metai: 2017
MODELIS: CMX 800 V
gamybos valandos: 5000
naudojimo tipas: Frezavimas
vietovė: Šveicarija
mašinos tipas: Vertikalaus apdirbimo centras
valdymo bloko prekės ženklas: HEIDENHAIN

Techninė informacija - DMG Mori Seiki CMX 800 V

Valdymo blokas

Valdymo ženklas: HEIDENHAIN
Valdymo modelis: TNC 620

Matmenys

Mašinos aukštis: 2935 mm
Mašinos ilgis: 4800 mm
Mašinos svoris: 5400 kg
Mašinos plotis: 5500 mm
Stalo ilgis: 560 mm
Stalo apkrova: 800 kg
Stalo plotis: 1100 mm

Judėjimas

Ašių skaičius: 3
X ašies eiga: 800 mm
Y ašies eiga: 560 mm
Z ašies eiga: 510 mm

Techninės specifikacijos

Maks. įrankio svoris: 8 kg
Veleno galia: 13 kW
Veleno greitis: 12000 RPM
Kūgio dydis: SK 40
Įrankių stočių skaičius: 30

Papildoma informacija

- CNC valdymas: HEIDENHAIN TNC 620 (SLIMline valdymo pultas / kompiuteris MC 7420D su ekranu + klaviatūra TE 715D)

- Stalo tvirtinimo paviršius: 1 100 x 560 mm

- Maksimali stalo apkrova (centre): 800 kg

- Stalo pakrovimo aukštis (nuo grindų iki viršutinio krašto): 850 mm

- T-formos grioveliai: 4 / 18H12 (atstumas tarp griovelių: 100 mm; 1 atskaitos griovelis: 18H7)

- Veleno sūkių skaičiaus diapazonas: 20 – 12 000 aps/min

- Veleno pavaros galia (40 % ED / 100 % ED): 13 kW / 9 kW

- Veleno sukimo momentas (40 % ED / 100 % ED): 82 Nm / 54 Nm

- Įrankio kūgis / sąsaja: SK40 (DIN 69871 / DIN 69872 A/B forma su traukiamuoju kaiščiu)

- Įrankio fiksavimo jėga: 10 kN (SK40 / BT40)

- Įrankių magazino talpa: 30 lizdų (grandinės tipo)

- Maksimalus įrankio skersmuo (su gretimais įrankiais): 80 mm

- Maksimalus įrankio skersmuo (su laisvomis gretimomis lizdomis): 125 mm

- Maksimalus įrankio ilgis (nuo suklio galo): 300 mm

- Maksimalus įrankio svoris (automatinis įrankių keitimas): 8 kg

- Maksimali bendra įrankių dėžės apkrova: 240 kg

- Padavimo pavaros: kintamosios srovės servovarikliai X, Y ir Z ašyse

- Greitasis judėjimo greitis (X / Y / Z): 30 / 30 / 30 m/min

- Pašalinimo greičio diapazonas (X, Y, Z): iki 20 000 mm/min

- Padėties matavimo skiriamoji geba: 1 µm

- Padėties neapibrėžtis P (VDI/DGQ 3441): 6 µm

- Šlako tvarkymas: integruotas grandiklinis konvejeris (bande grattante), 220 L aušinimo skysčio bakas, 20 L/min siurblys esant 5 bar slėgiui

- Išorinis aušinimo skysčio ir oro tiekimas: išoriniai reguliuojami aušinimo skysčio purkštukai ir oro pūtimo angos (M25)

- Vidinis valymas: darbo zonos skalavimo / praplovimo pistoletas (pistolet de rinçage)

- Rankinis ašių judinimas: elektroninis rankinis ratas (HR 510FS)

- Prieiga / saugos leidimas: DMG MORI SMARTkey elektroninis režimų perjungiklis

- Vardinė galia: 32 kVA

- Nominali maitinimo įtampa: 400 V kintamosios srovės ±10 % (3/N/PE)

- Tinklo dažnis: 50/60 Hz

- Valdymo įtampa: 230 V kintamosios srovės / 24 V nuolatinės srovės

- Pilnos apkrovos srovė (In max): 52 A

- Pagrindinė saugiklio vertė: 63 A

- Trumpojo jungimo išjungimo galia (Ics): 0,63 kA

- Pagrindinis mašinos svoris: apie 5 400 kg

- Skiedros konvejerio svoris: 500 kg

*Nurodyti duomenys gali skirtis nuo faktinių verčių, tai turėtų patvirtinti prekybos atstovas.

** Standartinė pristatymo apimtis apima tik bazinę mašiną. Priedai ir periferinė įranga aiškiai patvirtinami tik pirkimo proceso metu privalomais susitarimais.
