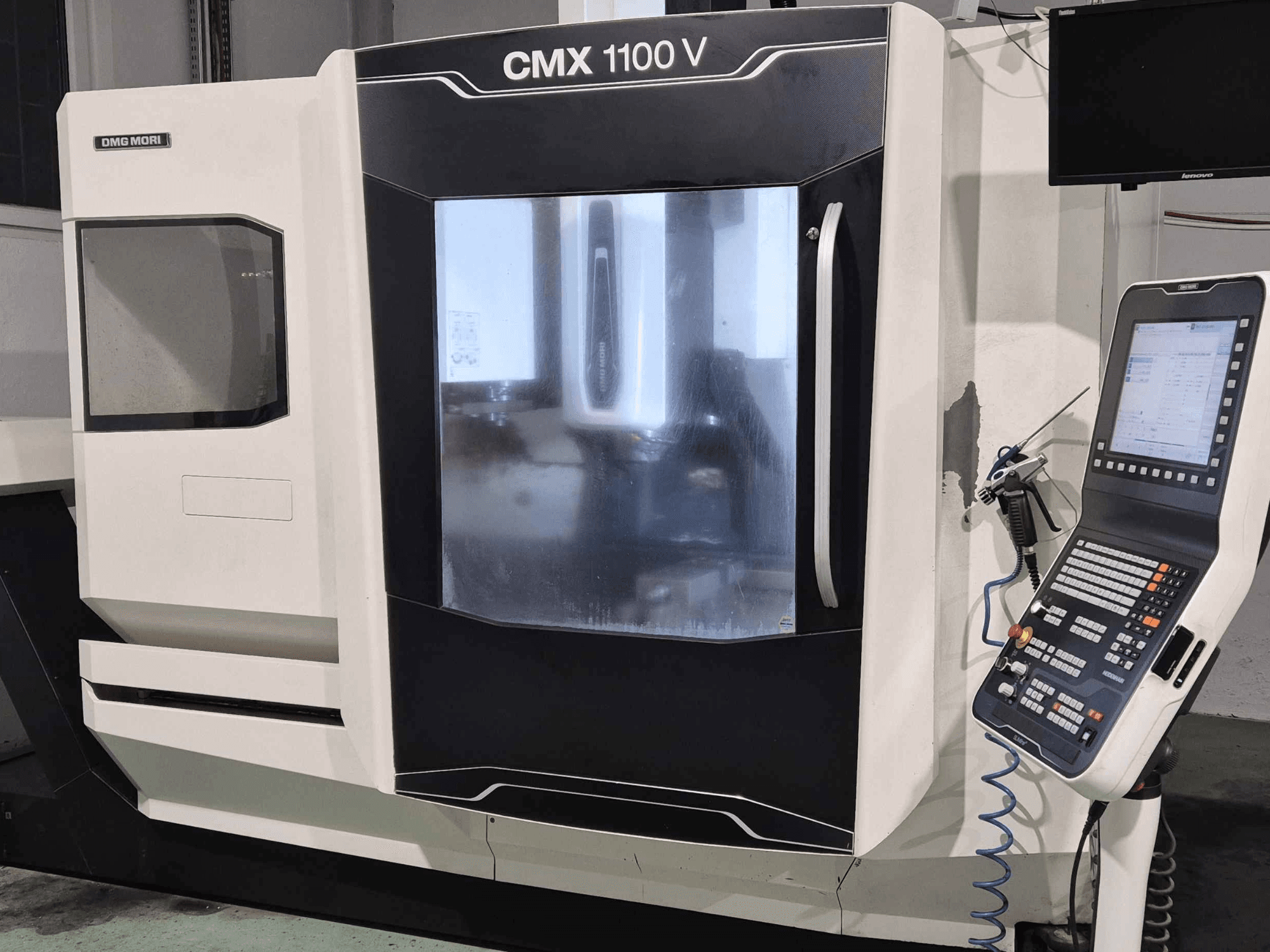

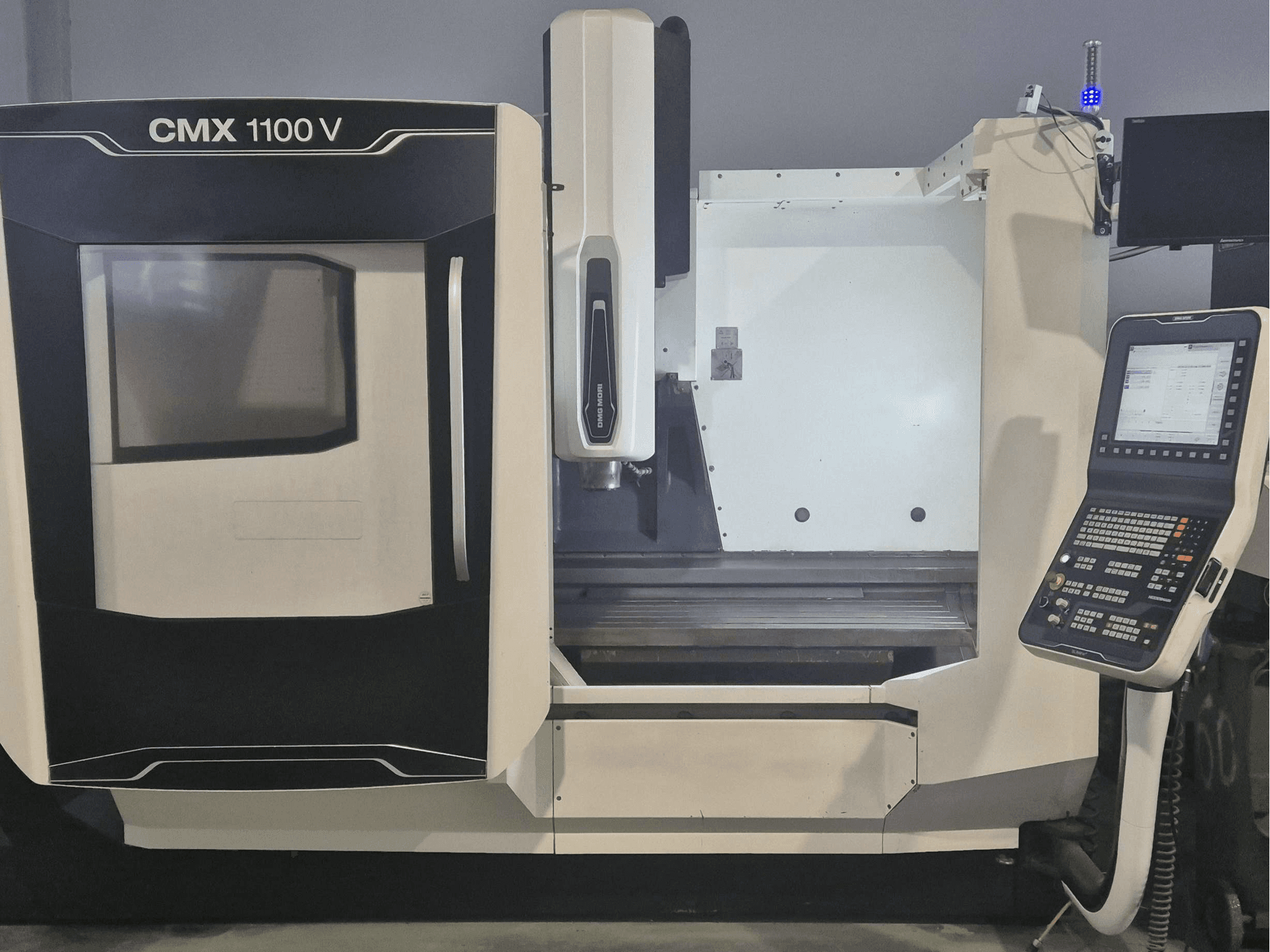

DMG MORI - CMX 1100 VPL-MIL-DMG-2017-00002

• Darbo laikas:

  • Veleno darbo valandos po keitimo: 2 900 val.

  • Velenų darbo valandos (mašinos skaitiklis): 32 420 val.

  • Įjungimo valandos (skaitiklis): 60 300 val.

• Būklė: Įjungta ir veikia gamybos procese; galima apžiūra (veikimas, geometrija, bendra būklė)

• Darbinio stalo matmenys: 1400 × 560 mm

• Ašių dinamika: greitasis poslinkis 30 m/min (linijinės ašys)

• Velenas:

  • Įrankio tvirtinimas: DIN 69872

• Įrankių magazinas: 30 vietų grandininis magazinas su dvigubu griebtuvu

• Aušinimas/medžiagos: aušinimo skysčio ir oro perjungimas per M-funkciją (išorinis), drožlių surinkimo dėžė

• CNC valdymas: HEIDENHAIN TNC 620 (3D) su ASCII klaviatūra ir 15 colių monitoriumi

• Matavimo sistemos: Tiesioginės matavimo sistemos (linijinės skalės) X/Y/Z ašyse; matavimo sistemos oro prapūtimas

• Papildomos staklių galimybės:

  • Saugios įtampos paketas: X ir Y ašių varikliai su stabdžiais, viršįtampio ribotuvas, žemos įtampos stebėjimas su avarinio sustabdymo mygtuku

• Programinės įrangos galimybės – HEIDENHAIN:

  • Pasirinkimas 3 (#21): M120 įrankio spindulio kompensavimas kontūravimui, LOOK AHEAD iki 99 blokų, 3D apdirbimas, M118 rankinio rato pozicionavimas programos vykdymo metu

Papildoma įranga

• Skutiklio tipo drožlių konvejeris (kairėje pusėje)

• Aušinimo skysčio bakas, 250 l

• Rankinis plovimo pistoletas apdirbimo zonai

• 4 spalvų signalinė kolona

• HEIDENHAIN matavimo rinkinys: belaidis ruošinio matavimo zondas ir zondo kalibravimo žiedas

• Rankinis ratukas (nešiojamas valdymo pultas)

Papildoma informacija

• 2024 m. lapkričio mėn. „DMG Service“ įdiegė visiškai naują originalų „DMG“ suklį

• Aptarnavimo ataskaitoje pateikiami tiek veleno matavimų, tiek staklių geometrijos matavimų, atliktų po keitimo, rezultatai
