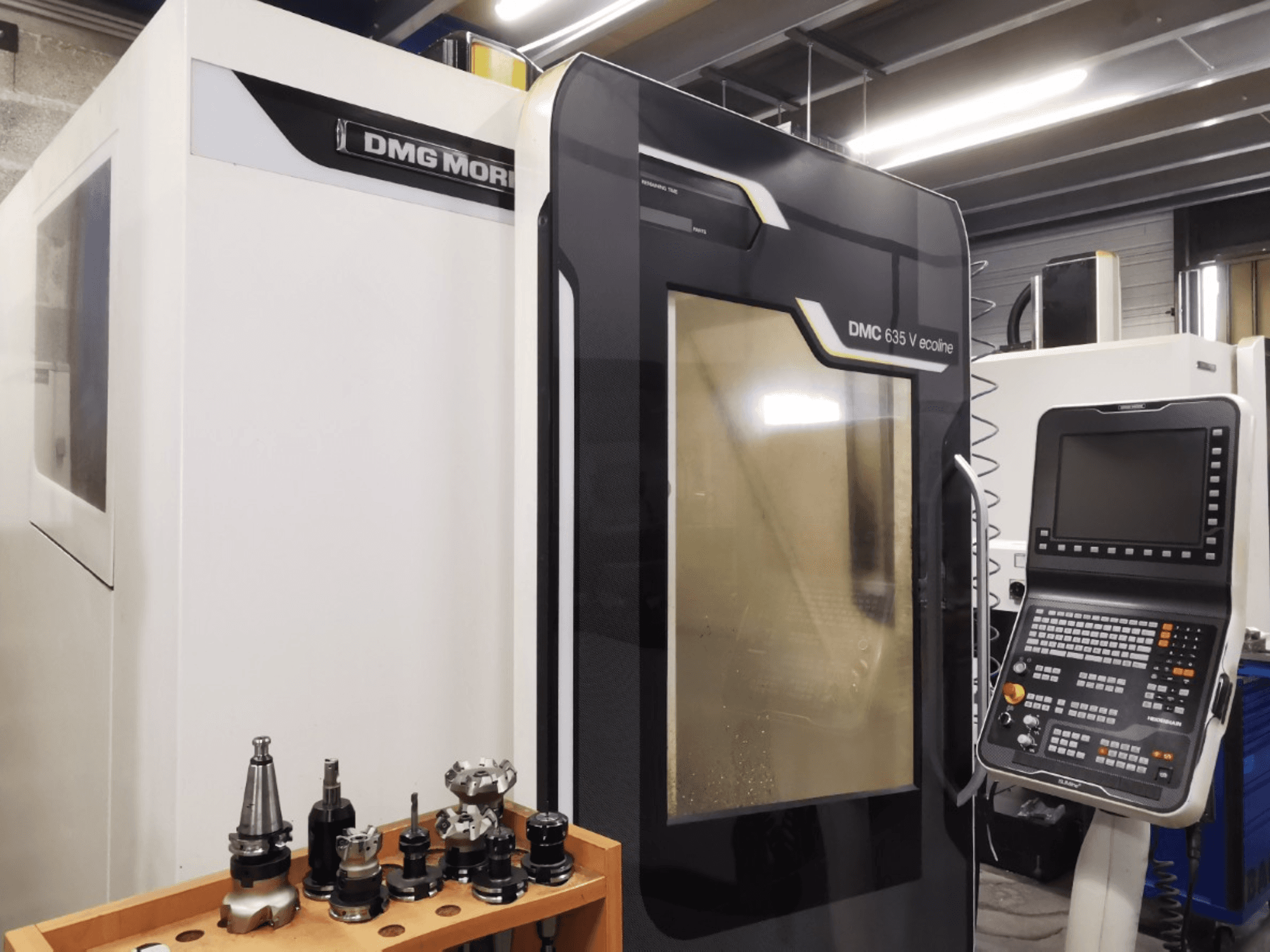

DMG MORI - DMC 635 V ecolineCH-MIL-DMG-2014-00001

- Valdymo sistema: HEIDENHAIN TNC 620 (MC 7420D / TE 7150 klaviatūra / SLIMline skydelis)

- Ašių skaičius: 3 (X, Y, Z)

- X ašies eiga: 635 mm

- Y ašies eiga: 510 mm

- Z ašies eiga: 460 mm

- Stalo tvirtinimo paviršius: 790 x 560 mm

- Maks. stalo apkrova (centre): 600 kg

- Stalo T-formos grioveliai: 4 / 14H12, atstumas 100 mm (1 atskaitos griovelis 14H7)

- Stalo aukštis nuo grindų: 720 mm

- Veleno sūkių dažnio diapazonas: 20–12 000 aps/min (1/min)

- Veleno pavaros galia (40 % ED / 100 % ED): 13 kW / 9 kW

- Veleno sukimo momentas (40 % ED / 100 % ED): 83 Nm / 57 Nm

- Įrankio kūgis / sąsaja: SK40 (DIN 69871 / ISO 7388/2 A tipo arba DIN 69872 A/B formos)

- Įrankio fiksavimo jėga: 8 kN

- Įrankių magazino talpa: 30 vietų

- Maks. įrankio skersmuo (gretimas tuščias / užpildytas): 130 mm / 80 mm

- Maks. įrankio ilgis: 300 mm

- Maks. įrankio svoris: 6 kg (maks. bendra įrankių laikiklio apkrova: 90 kg)

- Greitasis poslinkis (X / Y / Z): 30 m/min

- Pašalinimo greitis (X / Y / Z): nuolat programuojamas iki 20 000 mm/min

- Pozicionavimo skiriamoji geba / neapibrėžtis: 1 µm / 16 µm (VDI/DGQ 3441)

- Aušinimo skysčio bako talpa: ~120 l

- Staklių svoris: ~3 900 kg (3 950 kg su 30 įrankių magazinu)

- Vartomoji galia: 17 kVA

- Nominali linijos srovė (In max): 28 A

- Pagrindinė saugiklio srovė: 35 A (trumpųjų jungimų išjungimo galia: 0,35 kA)

- Maitinimas: 400 V kintamosios srovės (3/N/PE), 50/60 Hz

- Valdymo įtampa: 24 V DC / 230 V AC

- Pneumatinio tiekimo slėgis: 5,5–8,0 bar (oro suvartojimas: 30 m³/h be išpūtimo; +20 m³/h nepertraukiamai)

- Staklių matmenys (P x G x A): 1 880 mm (2 265 mm su aušinimo skysčio rezervuaru) x 2 441 mm x 2 742 mm (min. transportavimo aukštis: 2 330 mm)

- Reikalingas užimamas plotas: 4 500 × 4 400 mm
