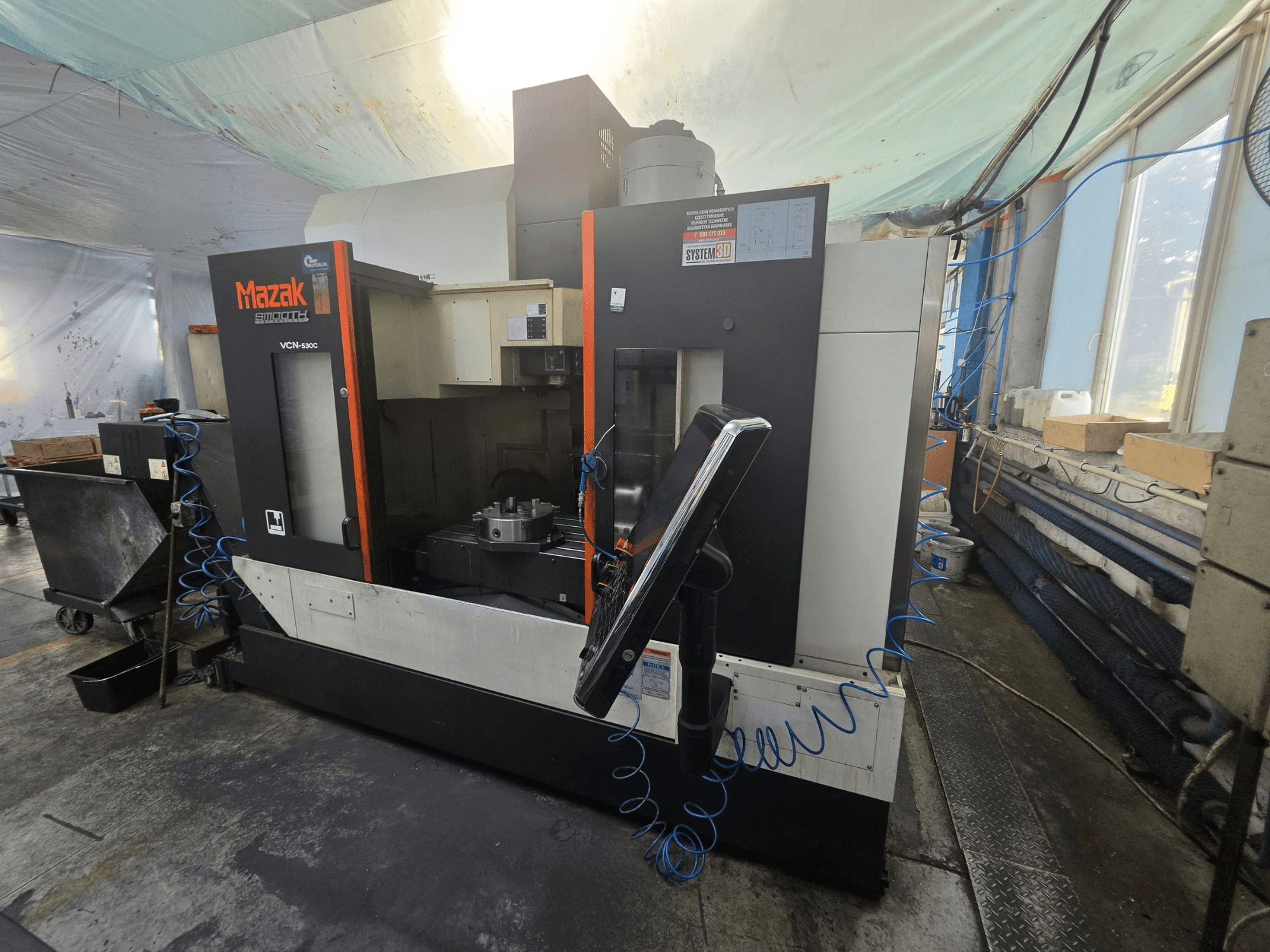

Mazak - VCN-530CPL-MIL-MAZ-2017-00001

• Eksploatacijos skaitiklis (tik pjovimas): 11 917 val.

• Ašių eiga (standartinis VCN 530C):

  • Atstumas nuo stalo paviršiaus iki suklio galo: 150–660 mm

  • Atstumas nuo kolonos iki suklio centro: 586 mm

• Darbinis plotas / pajėgumai:

  • Maksimalus ruošinio ilgis: 1 300 mm

  • Maksimalus ruošinio plotis: 550 mm

  • Maksimalus ruošinio aukštis: 570 mm

  • Maksimalus ruošinio svoris: 1 200 kg

• Darbinis stalas:

  • Stalo matmenys: 1 300 × 550 mm

  • T-formos grioveliai: 5; plotis 18 mm; žingsnis 100 mm

  • Pastaba: Stalo apkrovos riba neatspindi rotacinio stalo apkrovos ribos

• Velenas:

  • Variklio galia: 18,5 / 11 / 7,5 kW (priklausomai nuo darbo režimo)

• Įrankiai / ATC:

  • Maksimalus įrankio ilgis: 350 mm

  • Maksimalus įrankio skersmuo: 80 mm (125 mm, jei gretimos lizdai tušti)

  • Įrankio keitimas: 1,3 s

• Pajudėjimo greičiai:

  • Greitasis X/Y/Z: 42 m/min

  • Pjovimo poslinkis: 1–42 000 mm/min

• Pagalbinės funkcijos / matmenys:

  • Aušinimo skysčio bako talpa: 250 l

  • Užimamas plotas (apytiksliai): 2 880 × 3 102 mm

  • Staklių aukštis (apytikslis): 2 807 mm

• Į komplektą įeinančios staklių funkcijos (PD081 gamybos paketas):

  • Apdorojamo ruošinio oro srautas

  • Aukšto slėgio aušinimo skysčio tiekimas per suklį

  • Staklių dangčių aušinimo skysčio praplovimas

  • Sinchroninis sriegimas

  • CNC atmintis: maksimalus programos dydis – 8 MB

  • G00 nuolydis Nuolatinis greitojo judėjimo optimizavimas

Papildoma įranga

• Ketvirtoji ašis:

  • „Tsudakoma“ NC sukamasis stalas, modelis RNE-200L (Japonija), su 250 mm tvirtinimo plokštele

  • Ketvirtosios ašies paruošimas staklėse

• Sruogų tvarkymas:

  • Kairėje pusėje esantis „Crowther“ šarnyrinis juostinis drožlių konvejeris

  • Pasirengimas kairėje pusėje esančiam drožlių konvejeriui

• Tyrimas:

  • „Renishaw OMP60“ ruošinio matuoklis

  • OMP60 paruošimas staklėse

• Ištraukimas:

  • „Filtermist FX6002“ alyvos rūko ištraukimo įrenginys

• Kita:

  • Detalių tvirtinimo sistema

  • Pneumatinis aušinimo skysčio plovimo pistoletas
