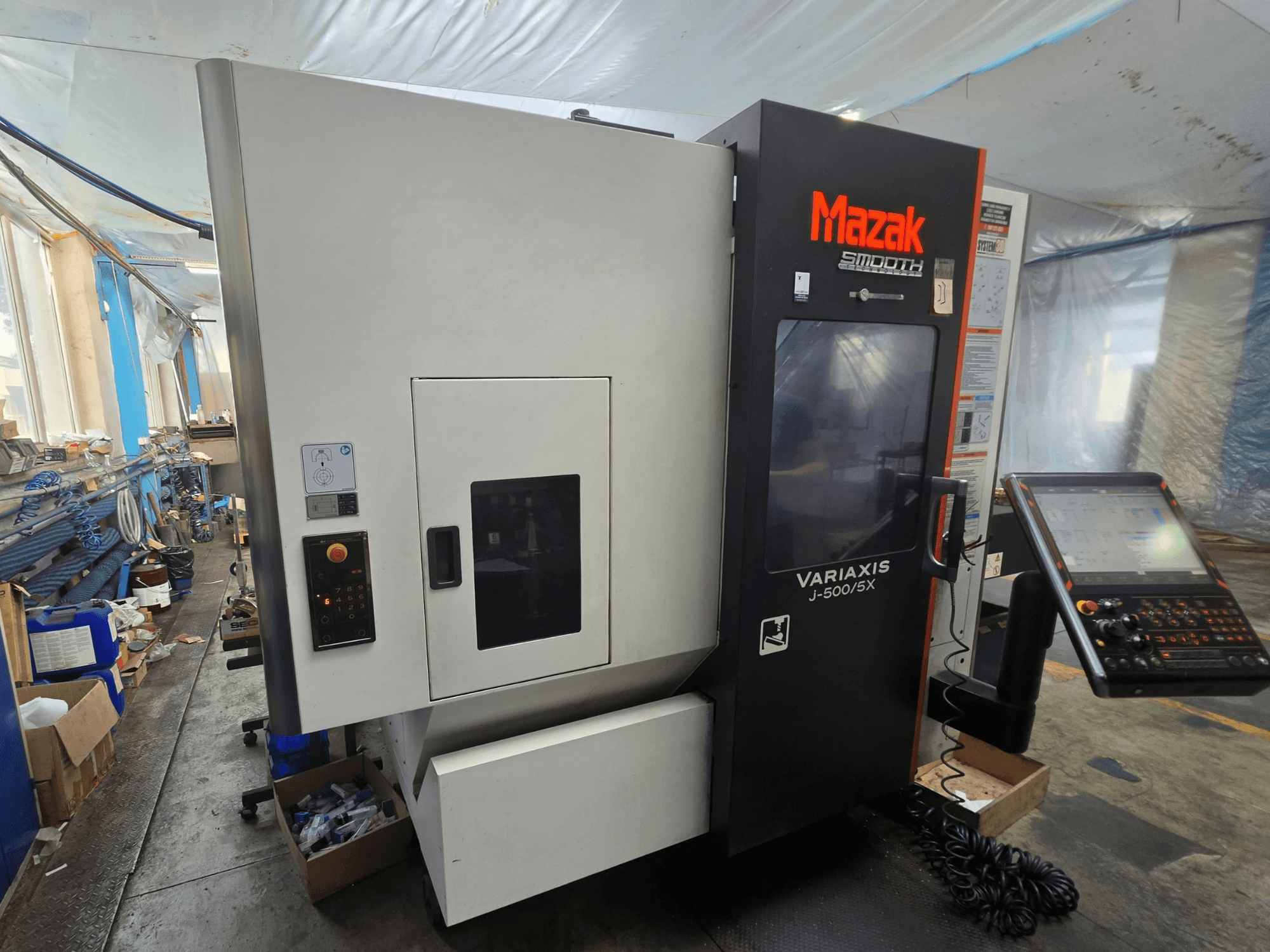

Mazak - VARIAXIS J-500/5XPL-MIL-MAZ-2018-00001

• Pjovimo trukmė („tik pjovimas“): 14 396 val. 54 min.

• Darbinis pajėgumas ir judesiai

  • Maksimalus ruošinio skersmuo: 500 mm; aukštis: 350 mm

  • A ašies pakreipimas: nuo -120° iki +30°; C ašies pasukimas: ±360°

  • A/C indeksavimo žingsnis: 0,0001°

  • Greitasis poslinkis X/Y/Z: 30 000 mm/min

  • Maksimalus pjovimo poslinkis X/Y/Z: 30 000 mm/min

  • A ašies indeksavimo laikas: 0,6 s per 90°

  • C ašies indeksavimo laikas: 0,55 s per 90° / 1,05 s per 180°

  • Vejos: ritininės linijinės vejos

• Stalas ir tarpai

  • Pakreipiamas/pasukamas stalas su A ir C ašimis

  • Stalo matmenys: 500 × 400 mm

  • Stalas su T-formos grioveliais (kaip nurodyta galutinėje konfigūracijoje)

  • Atstumas nuo suklio galo iki stalo paviršiaus, kai stalas horizontalus: 50–560 mm

  • Atstumas nuo suklio galo iki stalo, kai stalas vertikalus: 40–550 mm

• Velenas

  • Spindulio aušintuvas; spindulio aušinimo alyvos bakas: 16 L

  • Programuojama suklio orientacija 1° žingsniais

• Įrankių keitiklis ir magazinas

  • ATC su atkūrimo funkcija; skaitmeninis įrankių dėžės ekranas; išorinis įrankių dėžės valdymo skydelis

  • Įrankių parinkimas: fiksuoti magazino adresai su automatiniu trumpiausio kelio parinkimu

  • Maksimalus įrankio ilgis: 300 mm

  • Maksimalus įrankio skersmuo, kai greta esantys įrankiai užimti: 90 mm; kai greta esantys lizdai tušti: 130 mm

  • Laikas nuo vieno ruošinio iki kito: 6,20 s

• Matavimas ir tikrinimas

  • Automatinis įrankio ilgio matavimas ir įrankio lūžio aptikimas

  • G37 automatinio įrankio ilgio matavimo funkcija

  • Absoliučioji padėties nustatymo sistema

  • „MAZA-CHECK“ sistema

  • Paruošimas RMP600 ruošinio jutikliui

• Aušinimo skysčio ir šilumos valdymas

  • Aukšto slėgio aušinimo skysčio tiekimas per įrankį (~15 kgf/cm² ≈ 14,7 bar), srautas ~35 L/min

  • Aušinimo skysčio bakas: 300 L

  • Aušinimo skysčio plovimo sistema

  • X/Y/Z ašių rutulinių sraigtų aušinimas

• Valdymas ir programinė įranga

  • MAZATROL dialoginis ir EIA/ISO programavimas; vienalaikis 5 ašių valdymas pagal EIA/ISO

  • G00 nuolydžio konstanta; sklandus paleidimas iš naujo; pakreipta apdirbimo plokštuma; atvirkštinis laiko padavimas

  • Išplėstiniai darbo poslinkiai: 300 porų; Kintamieji makrokomandos: 600 kintamųjų

  • Programavimas polinėmis koordinatėmis; „Tornado“ apdirbimo ciklas

  • Greitasis apdirbimas ir išlyginimas; Geometrinė kompensacija sukamosioms ašims

  • Sklandus kampų valdymas; Kintamojo pagreičio valdymas

  • Sąsajos: USB, LAN, SD atminties kortelė

• Sauga, gaubtas, atitiktis

  • Visą darbo zoną apimantis gaubtas su viršutiniu dangčiu

  • Blokuojamos operatoriaus durys; darbo zonos apšvietimas

  • Pažangus saugos skydas (ISS)

  • CE ženklas

• Automatizavimas / valdymo pagalbinės priemonės

  • Automatinis mašinos įjungimas/išjungimas ir įkaitinimas

Papildoma įranga

• Dešinėje pusėje pakabinamas juostinis drožlių konvejeris, skirtas plieno apdirbimui

• Europos rinkai skirtas maitinimo transformatorius

• Staklių montavimo rinkinys

• Lenkų kalba parengtos instrukcijos ir saugos etiketės
