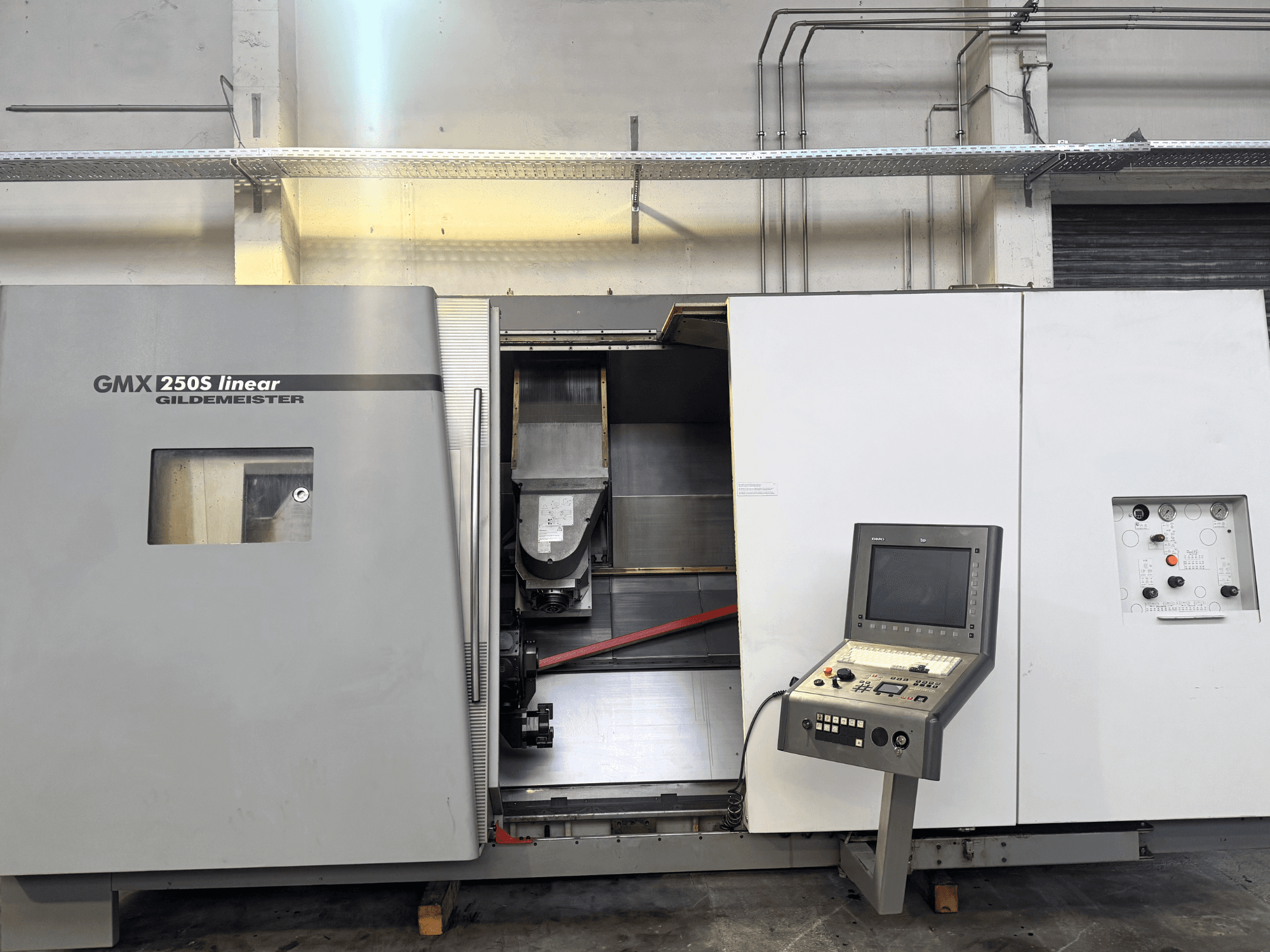

DMG - GILDEMEISTER GMX 250S LinearDE-TUR-DMG-2008-00006

- Kreipiamųjų bėgių tipas: ritininiai kreipiamieji bėgiai

- Pagrindinis suklis:

- Variklio galia (100 % ED): 21 kW

- Variklio galia (40 % ED): 28 kW

- Veleno sūkių skaičiaus diapazonas (100 % ED): 5000 aps/min

- Veleno sūkių skaičiaus diapazonas (40 % ED): 5000 aps/min

- Bazinis greitis: 850 aps/min

- Maksimalus sukimo momentas (40/100 % ED): 240 / 320 Nm

- Pavaros tipas: AC/1, integruotas veleno variklis 76

- C ašies greitis: 5000 aps/min

- C ašies sukimo momentas: 320 Nm

- C ašies skiriamoji geba: 0,001 laipsnio

- Griebtuvo skersmuo: 200–315 mm

- Maksimalus strypo skersmuo: 65 mm

- Veleno flanšas: Flachflansch 170 h5

- Veleno skylės skersmuo: 80 mm

- Fiksavimo cilindro skylės skersmuo: 67 mm

- Priekinio guolio skersmuo: 120 mm

- Įrankio velenas / frezavimo velenas:

- Įrankio laikiklis: HSK63-A

- Maksimalus veleno sukimosi greitis: 12 000 aps/min

- Variklio galia (100 % / 40 % ED): 13,2 / 22 kW

- Sukimo momentas (100 % / 40 % ED): 60 / 100 Nm

- 2-asis velenas (priešpriešinis velenas – papildoma įranga):

- Variklio galia (100 % / 40 % ED): 21 / 28 kW

- Maksimalus sukimosi greitis: 5000 aps/min

- Griebtuvo skersmuo: 315 mm

- Maksimalus strypo skersmuo: 65 mm

- Darbinis diapazonas / tekinimo skersmuo:

- Maksimalus sukimosi skersmuo: 640 mm

- Maksimalus tekinimo skersmuo: 520 mm

- Maksimalus tekinimo skersmuo virš priešingos veleno ašies: 400 mm

- Maksimalus tekinimo skersmuo virš priešingos veleno ir revolverinės galvutės: 250 mm

- Maksimalus tekinimo skersmuo virš užpakalinės galvutės: 400 mm

- Velenų tarpas: 1500 mm

- Tekinimo ilgis (trumpas / ilgas): 1175 mm

- Maksimalus ruošinio svoris su griebtuvu (flanšo svoris): 150 (100) kg

- Ruošinio svorio centras nuo suklio flanšo, maks.: 200 mm

- Detalės svoris (su velenu) su užpakalinės galvutės pagalba, maks.: 800 kg

- Slydimo eiga:

- Slankiklis 1 (viršutinis): X1 = 550 mm, Y1 = 180 mm, Z1 (trumpas / ilgas) = 1185 mm, B1 = 240 laipsnių

- Slankiklis 2 (pasirenkamas): X2 = 180 mm, Z2 (trumpas/ilgas) = 1050 mm

- 3-iasis slankiklis (priešinis suklis): Z3 (trumpas/ilgas) = 1150 mm

- B ašis:

- Maksimalus pasukimo greitis: 30 aps/min

- B ašies sukimo momentas (S6-40 %/maks.): 2860 / 5720 Nm

- B ašies skiriamoji geba: 0,001 laipsnio

- Hidraulinis fiksavimas (esant 30 bar): 2000 Nm

- Įrankių magazinas:

- Įrankių lizdų skaičius: 36

- Maksimalus įrankio svoris: 8 kg

- Maksimalus įrankio ilgis: 400 / Ø80 mm

- Maksimalus įrankio ilgis su laisva erdve: 250 / Ø125 mm

- Standartinis įrankio skersmuo: Ø80 mm

- Maksimalus įrankio ilgis be laisvos erdvės: 230 / Ø80 mm

- Standartinis tekinimo įrankio f matmuo: 40 mm

- Tekinimo įrankio f matmuo su laisva erdve, maks.: 62,5 mm

- Standartinis didžiausias įrankio pasvirimo momentas: 60 (100) kg/cm

- Pakėlimo eiga: 85 mm

- Revolverinė galvutė 2 (pasirinktinai):

- Įrengti varomieji įrankiai: Taip

- Įrankių stotelių skaičius: 12

- Velenų skersmuo pagal DIN 69880: 40 mm

- Varomųjų įrankių skaičius: 12

- Variklio galia (maks. 100 % ED): 10,7 kW

- Sukimo momentas (maks. 100 % ED): 32 Nm

- Sūkių diapazonas: 4000 aps/min

- Indeksavimo laikas (30/180 laipsnių): 0,34 / 0,64 s

- Maks. įrankio apkrova: 100 kg

- Leidžiamas disbalansas dėl įrankio apkrovos: 63 Nm

- Padavimo pavaros ir greitasis poslinkis (sliukiai 1, 2, 3):

- Greitasis poslinkis X/Ys/Z (slidė 1): 40 / 24 / 70 m/min

- Pajėga X/Ys/Z (slidė 1, S6-40 %): 7 / 11 / 7,5 kN

- Judėjimo skiriamoji geba X/Ys/Z (slankiklis 1): 0,001 mm

- Rutulinis sraigtas X (slankiklis 1): Ø32 x 20 mm

- Rutulinis sraigtas Ys (1-asis slydimo elementas): Ø40 x 15 mm

- Linijinis variklis Z1 ašyje: 1FN3600-4WB00

- Greitasis poslinkis X/Z (2-asis slydimo blokas): 24 / 36 m/min

- Pajėga X/Z (2-asis slydimo blokas, S6-40 %): 9 / 11 kN

- Greitasis poslinkis Z (3-iasis stūmoklis): 36 m/min

- Pajėga Z (slankiklis 3, S6-40 %): 13 kN

- Aušinimo skysčio ir drožlių konvejeris:

- Aušinimo skysčio talpa: 370 l

- Variklio galia: 0,25 kW

- Aušinimo skysčio siurblys (panardinamasis siurblys): 202 l/min

- Konvejerio našumas: 100 kg/h

- Hidraulika:

- Talpa: 40 l

- Siurblio galia 1/2: 5,5 kW

- Siurblio slėgis 1/2: 100 bar

- Siurblio srautas 1/2: 38 l/min

- Pneumatika:

- Slėgis: 6 bar

- Oro suvartojimas: 40 m³/h

- Aušinimo blokas:

- Aušinimo skysčio talpa: 15 l

- Aušinimo galia: 4,5 kW

- Srautas: 15 l/min

- Tiekimo slėgis: 6 bar

- Aušinimo kontūrų skaičius: 1

- Aušinimo įrangos pasirinkimas:

- Bakelio talpa: 500 (1000) l

- Bendra galia (standartinė/papildoma): 1,1 (5,1/12,6) kW

- Siurblio slėgis 1/2/3: 8 / (20/80) bar

- Siurblio srautas 1/2/3: 20 / (40/11) l/min

- Filtro tikslumas: 40 µm

- Aušinimo galia pasirinkus 80 bar variantą: 4,9 kW

- Tikslumas pagal VDI/DGQ 3441 (esant T = 20 ± 2 °C):

- Padėties nuokrypis P ašyse X1/Y1/Z1: 10 / 10 / 16 µm

- Padėties nuokrypis B: 10 mGrad

- Padėties nuokrypis X2/Z2: 10 / 16 µm

- Padėties nuokrypis Z3: 16 µm

- Vidutinė dispersija Ps X1/Y1/Z1 ašyse: 3 / 3 / 4 µm

- Vidutinė dispersija Ps pagal B: 3 mGrad

- Vidutinė dispersija Ps pagal X2/Z2: 3 / 4 µm

- Vidutinė dispersija Ps pagal Z3: 4 µm

- Elektrinės charakteristikos:

- Prijungta apkrova: 75 kVA

- Darbinė įtampa: 400 V

- Dažnis: 50 Hz

- Saugiklio apsauga (lėtai veikiantis): 125 A (VDE 0100)

- Valdymo įtampa (kintamoji / nuolatinė): 230 V / 24 V

- Matmenys ir svoris:

- Montavimo matmenys (ilgis x plotis x aukštis): 7800 x 4100 x 3040 mm

- Transportavimo matmenys (ilgis x plotis x aukštis): 5000 x 3000 x 2800 mm

- Mašinos svoris su valdymo spintele: 15 000 kg

- Eksploatacijos valandos:

- Valdymo įjungimo valandos: 35 398 val.

- Velenų / automatinio darbo valandos: 14 802 val.

• Valdymo blokas: Heidenhain Plus IT 3D CNC Pilot 4290 plus it

• 4-oji ašis su užpakaline galvute (speciali funkcija)

• Įrankių magazinas su 22 įrankių pozicijomis (pasirenkama)

Papildoma įranga

• Sruogų surinkimo dėžė

• Skrandžių konvejeris

• Aušinimo skysčio sistema
