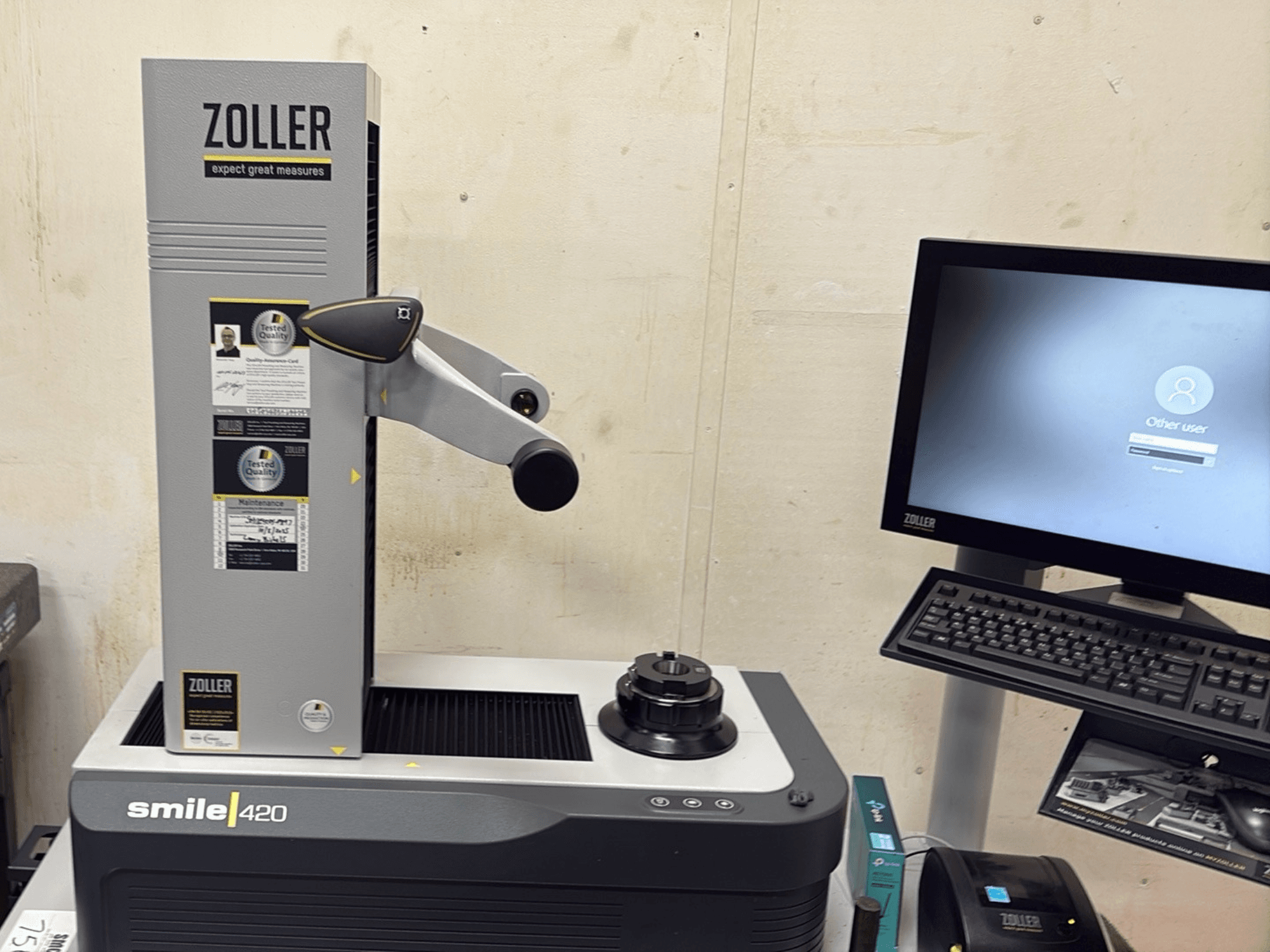

Zoller - Smile 420X US-MEA-ZOL-2023-00001

• Statyba: Lengvojo lydinio matavimo kolona, ergonomiškas dizainas, paruošta darbui parduotuvėje

• Matavimo pajėgumas:

  • Maksimalus įrankio skersmuo: 420 mm

  • Maksimalus įrankio ilgis (Z): 420 / 600 / 800 mm (pastaba: 800 mm reikia stalo sistemos)

  • Matavimo diapazonas X: 210 mm

  • Užrakto skersmuo: 100 mm

• Tikslumas:

  • Ekrano skiriamoji geba: 1: 1 µm

  • Tikslumas: 2 µm

  • Koncentriškumas: 2 µm

  • Nominaliosios vertės nustatymo tikslumas: 2 µm

• Ašys:

  • Iki 3 ašių, priklausomai nuo konfigūracijos: Z (išilginė), X (skersinė), C (suktuvas)

  • C ašies motorizavimas neprivalomas kai kurių tipų sukliuose

• Ašių pavaros parinktys:

  • Rankiniu būdu per ZOLLER eQ vienvaldį įrenginį

  • Rankinis tikslus reguliavimas (pasirinktinai)

  • Visapusiškas Z/X/C ašių CNC valdymas (pasirinktinai)

• Suklio parinktys (didelio tikslumo):

  • PCS verpstė (galios prispaudimo sistema), suderinama su: SK25-SK50, HSK25-HSK63, Capto C3-C6, VDI16-60, KM32-KM63, Hydro griebtuvais D32-D63.

  • SK50 didelio tikslumo suklys

  • HGV-UZ universalus suklys

• Suklio funkcijos (pasirinktinai):

  • Automatinis fokusavimas

  • ROD - suklio sukimosi daviklis

  • Ilgio ribojimo sistema "aszm" (linijinė arba sukamoji)

• Optinė sistema (standartinė optinė laikyklė):

  • Perduodamos šviesos kamera

  • Matymo laukas: 7,3 × 6,7 mm

  • Darbinis atstumas: 100 mm

  • Jutiklis: 1/3" CCD monochromatinis jutiklis

  • Pjovimo krašto tikrinimas su 12 raudonų šviesos diodų

Papildoma įranga

• Stalo sistema (reikalinga norint pasiekti 800 mm įrankio ilgį)
