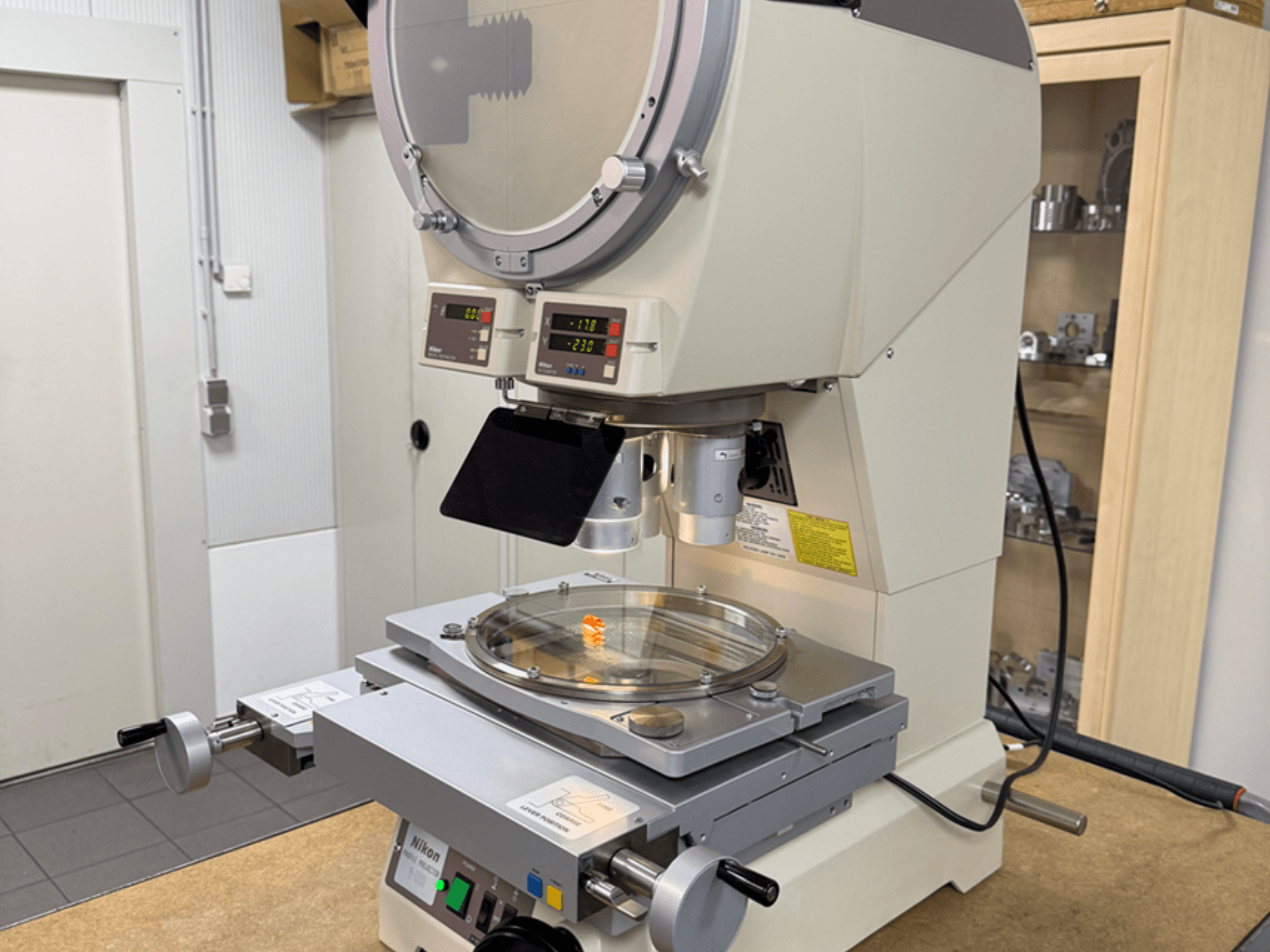

NIKON - V-12BDCDE-MEA-NIK-2019-00001

Šoninis vaizdas (be atspindžių), kad būtų lengva įvertinti

3 padėčių objektyvo bokštelis greitam didinimo pasirinkimui

Padidinimai: 10×, 20×, 50×, 100×

Ekrano skersmuo: 305 mm

Matavimo pakopos eiga: 250 × 150 mm (8 × 6"); 2 tipo sukamoji pakopa

Didžiausias ruošinio aukštis: 100 mm

Integruotas XY ir kampų skaitmeninis ekranas tiksliems rodmenims gauti

Apšvietimas: kontūrinės (skleidžiamos) ir vertikalios (krintančios) šviesos derinys

Šviesos šaltinis: 24 V / 150 W halogenas, skirtas aukštos kokybės projekcijai

4 kartų skleidžiamos šviesos kondensatorius su automatiniu apšvietimo reguliavimu pagal didinimą

Optika: pusiau permatomas veidrodis, kad būtų aiškus vaizdas krintančioje šviesoje; telecentriniai lęšiai, kad vaizdas būtų matomas visame lauke be iškraipymų

Fokusavimas naudojant judančią optinę galvutę (pakopa išlieka stabili, kad būtų išvengta matavimo nuokrypių)

Matavimo tikslumas: kontūro apšvietimas ±0,1 %; polinkio ir ploto apšvietimas ±0,15 %.

Tvirta konstrukcija su tiksliai suprojektuotomis kreipiančiosiomis; paruošta dirbtuvėms ir lengvai valdoma

Patvirtinta Nikon kokybė, pagaminta Japonijoje

Didelis projekcijos plotas, tinkamas vidutinio dydžio ir sudėtingiems ruošiniams

Greitas didinimo keitimas per reversą

Idealiai tinka gamybos kontrolei, įrankių gamybai, tiksliajai mechanikai ir bandinių tikrinimui

Lanksčiai atnaujinamas skaitmeninėmis sąsajomis arba SPC jungtimis
