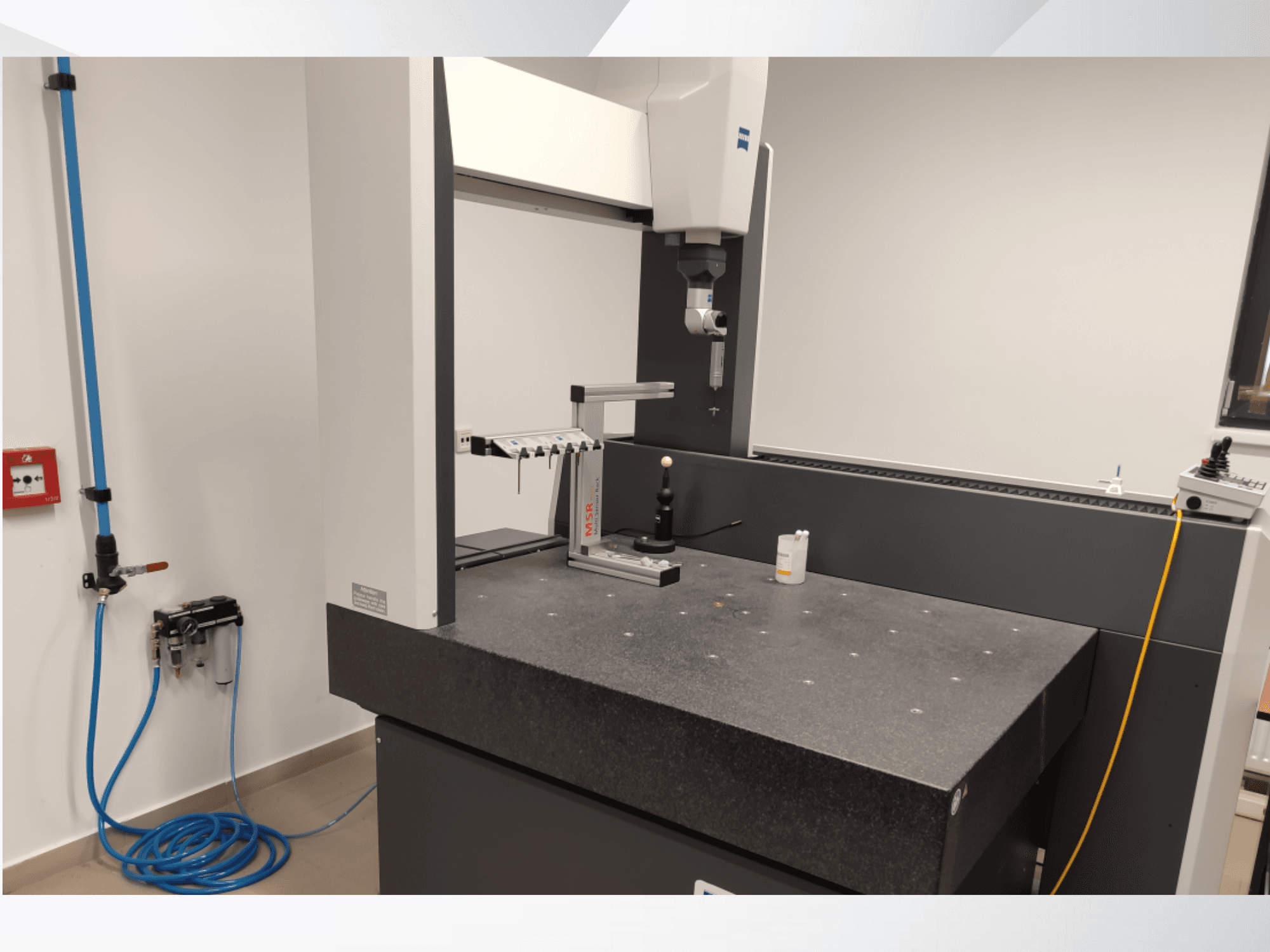

ZEISS - Contura 7/10/6 RDSRO-MEA-ZEI-2019-00001

Papildoma informacija

• Didžiausias ruošinio dydis: maždaug 1344 x 910 x 716 mm

• Didžiausias ruošinio svoris: 730 kg

• Stalo aukštis: 850 mm

• Įrengta vibracijos slopinimo sistema

• Jutiklių sistema:

• Stumdomoji galvutė: pakreipimas ±180°, pasukimas 2,5° žingsniu

• Nuskaitymo greitis: iki 150 taškų per sekundę

• Didžiausias plunksnos ilgis: 150 mm

• Didžiausias plunksnos svoris: 15 g

• Mažiausias plunksnos galiuko skersmuo: 0,3 mm

• Tikslumas (pagal ISO 10360 standartus):

• Ilgio matavimo paklaida (E₀): 1,7 + L/350 µm (esant 18-22 °C)

• Nuskaitymo paklaida (THP): 2,7 µm

• Formos matavimo paklaida (RONt): 1,7 µm

• Pakartojamumas (R₀): 1,2 µm

• Valdiklis: VALDIKLIS: ZEISS C99L

• Programinė įranga: C9999: ZEISS CALYPSO, ZEISS GEAR PRO, ZEISS HOLOS

• Valdymo režimas: Valdymo režimas: motorizuotas / CNC

• Sąsaja: Ethernet, USB

• Našumas: 1:

• Pavaros sistema: Variklinė CNC sistema

• Judėjimo greitis (ašys): 0-70 mm/s

• Didžiausias vektoriaus greitis: 465 mm/s

• Didžiausias pagreitis: Maksimalus greičio padidėjimas: 1,85 m/s²

• Nuskaitymo greitis: iki 125 mm/s

• Įrankiai:

• Maitinimo šaltinis: maitinimo šaltinis: Maitinimo šaltinis: 100-240 V kintamosios srovės (±10 %), 50-60 Hz

• Didžiausias energijos suvartojimas: 800 VA

• Tipinis energijos suvartojimas: 200 W

• Suslėgtas oras: 6-8 barų, iš anksto išvalytas, sausas (ISO 8573-1 4 klasė)

• Oro sąnaudos: maks. 120 Nl/min.

• Aplinkos sąlygos:

• Darbinė temperatūra: 18°C-22°C

• Santykinė oro drėgmė: 30-60% (nekondensuojanti)

• Atitiktis ir sertifikatai:

• Atitinka EB mašinų direktyvą 2006/42/EB

• EMC direktyva 2014/30/ES

• Kokybės valdymas: ISO 9001:2008

• Aplinkosaugos valdymas: ISO 14001:2004

• Akredituota ISO / IEC 17025:2005
