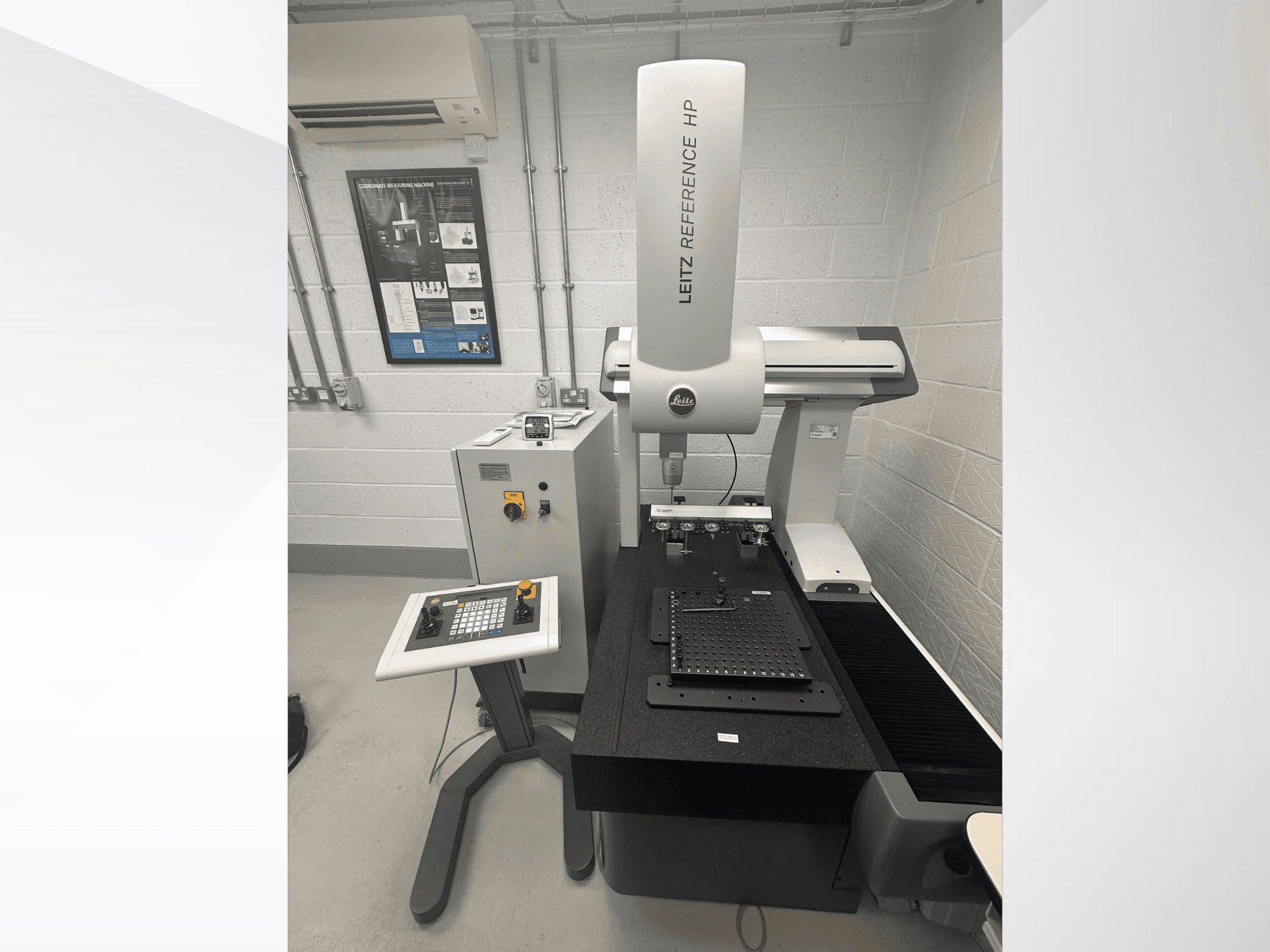

LEITZ - Reference HP 5.4.3 GB-MEA-LEI-2020-00001

• Apžiūra: Galima iš anksto susitarus; įrenginį galima pamatyti veikiantį

• Incoterm/Pasiėmimas: EXW Techniniai duomenys

• Tikslumas (MPE-E): 0,70 + L/400 µm

• Tyrimo paklaida (MPE-P): 0,80 µm

• Stalas: Granito stalas

• Tyrimo sistema: „Hexagon LSP-X3“

• Zondo tvirtinimas: HP-S-X3

• Zondų keitiklis: „Hexagon“ 5-vietis zondų keitimo stovas

• Keitimo jungtys: HR-X3-P

• Valdiklis: „Leitz“ valdiklis atskiroje spintoje

• Valdymas: „Leitz“ dviejų joistikų pultas su avarinio sustabdymo mygtuku Staklių istorija / aptarnavimas

• 2020 m. rugpjūtis: nauja mašina ir priedai, tiekti „Hexagon Metrology“

• 2020 m. rugsėjis: „Hexagon“ pateikė programinės įrangos paketą

• 2021 m. vasaris: įsigyti 6 papildomi M2 pakopiniai zondai

• 2021 m. balandis: „Hexagon“ inžinierius Andoveryje atliko įrenginio montavimą ir paleidimą (montavimo / aptarnavimo ataskaitos Nr. 15320)

• Paskutinis kalibravimas: 2023 m. gegužės 16 d., atliktas „Hexagon Metrology“

  • Standartas: ISO 10360-2:2001

  • Sertifikatas: CAA/REF769/543/16052023

  • Rezultatas: Kalibravimas atitiko kliento specifikaciją

  • Sertifikatas pateikiamas paprašius

  • Kalibravimo galiojimo laikas: iki 2024 m. gegužės 24 d.

Papildoma įranga

• „QUINDOS“ versija 2023

• I++ Simulator + QUINDOS paketas

• Papildomas CMM modelis

• Papildomų paketų licencijų tvarkyklė

• Programinės įrangos licencijos perdavimas: turi būti patvirtintas „Hexagon“ Periferiniai įrenginiai ir tvirtinimo įranga

• „HP“ darbo stotis su 2 monitoriais

• Kinematinis tvirtinimo įtaisas:

  • universali kinematinė „Swift-Fix“ bazė (1)

  • „Swift-Fix“ kinematinės plokštės 300 × 300 × 16 mm (2)

• Keraminis etaloninis rutulys, Ø 30 mm (1) Tyrimo adatos, laikikliai, adapteriai ir keitimo įranga

• „HR-X3-P“ keitiklio jungtys (5)

• Tyrimo adatos rinkinys

• Specialūs zondų laikikliai (3)

• 8 × M5 + 8 × Ø2 mm zondo laikiklis (1)

• M5/M2 zondų adapteris (1)

• M2 5-pozicinis adatos laikiklis (1)

• M2 pakopiniai rašikliai: 4 + 6

• M2 zondas R1 (1)

• Specialūs Ø0,3 mm rubino zondai (8)

• Specialusis Ø1 mm rubino/karbido adatas (1)

• Ø1,5 mm Si3N4 adata (1)

• Ø3 × 35 mm rubino adata (1)

• Ø3 × 50 mm rubino adata (1)

• Ø5 × 60 mm rubino adata (1)

• Titano prailginimas (1)

• Sukamasis jungimas (1)

• Reguliuojami kubeliai (2)

• M5 kubas (1)
