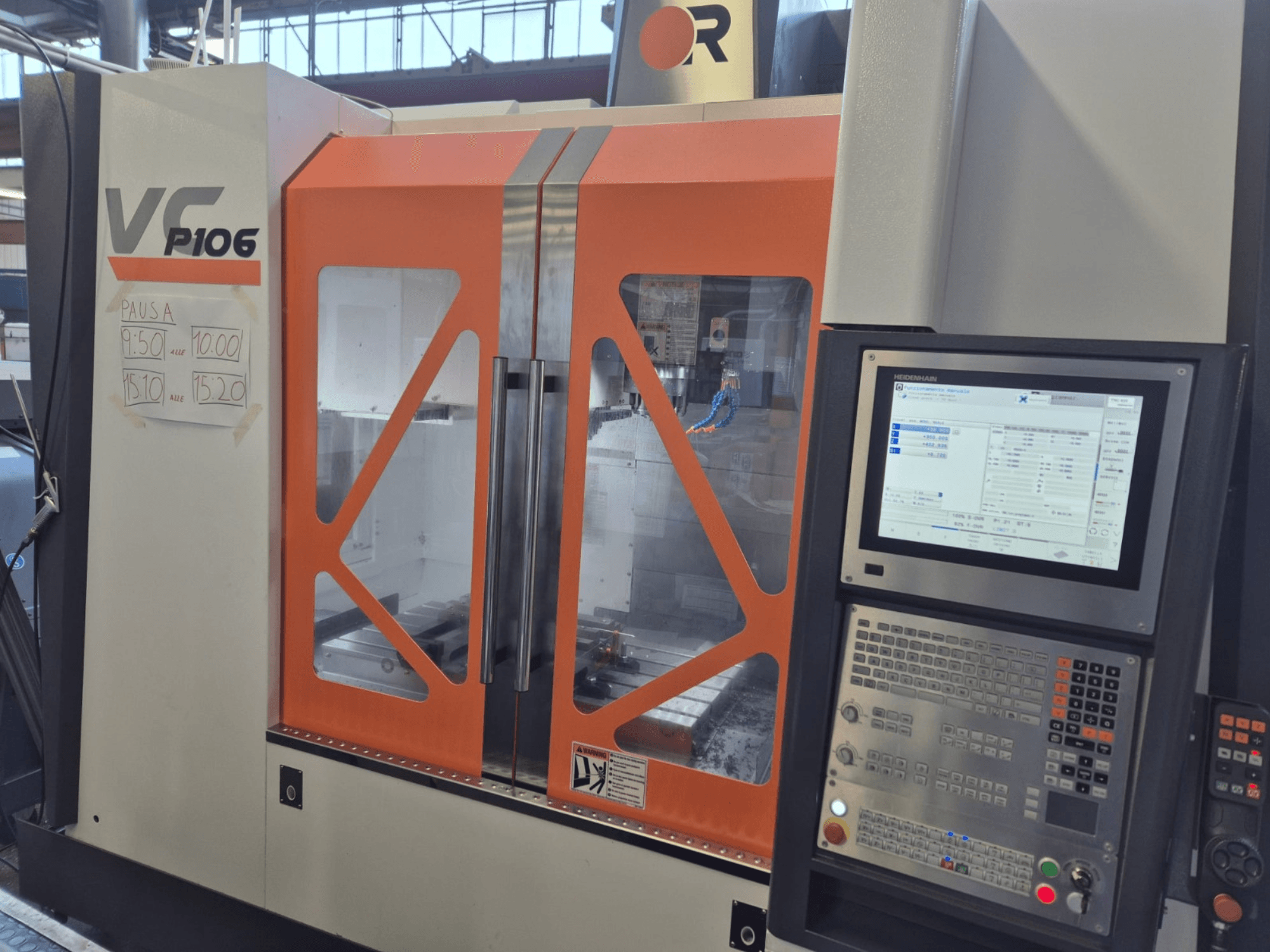

Victor - Vcenter P106IT-MIL-VIC-2023-00001

Papildoma informacija

• Kelionės: X ašis 1060 mm, Y ašis 600 mm, Z ašis 560 mm

• Greitasis X/Y/Z tiekimas: 32 / 48 m/min.

• Ašies servo variklio galia: 3 kW

• Rutulinio sraigto skersmuo: 40-45 mm

• Rutulinio sraigto žingsnis: 16 mm

• Kreipiančiojo plotis: 45-35 mm

• Ašies pagreitis: 0.5-0.7 G

• Lentelė

  • Dydis: 520 × 1120 mm

  • Didžiausia apkrova: 600 kg

  • T formos lizdai: 5 × 18 × 100 mm

• Didžiausias greitis: 12000 aps/min.

• Suklio kūgiškumas: BBT-40

• Variklio galia: 11-15 kW

• Įrankių keitiklio talpa: 30 įrankių

• Didžiausias įrankių skersmuo (greta tuščias): (150) mm: 75 (150)

• Maksimalus įrankio ilgis: 300 mm

• Maksimalus įrankio svoris: 7 kg

• Įrankių keitimo laikas: 2,3 sek.

• Vientisas "Meehanite" ketaus pagrindas ir kolona su padidinto dydžio briaunomis, užtikrinančiomis didelį standumą

• Stabilizuojamas lauke ne mažiau kaip 6 mėnesius, kad būtų pašalinti vidiniai įtempiai

• Suprojektuotas taip, kad būtų užtikrintas efektyvus drožlių šalinimas ir lengva operatoriaus prieiga

• Konstrukcija sukurta naudojant baigtinių elementų analizę (FEA), kad būtų užtikrintas optimalus standumas ir vibracijų slopinimas

• Linijinės kreipiančiosios ant pagrindo (X ir Y ašys) ir kolonos (Z ašis)

• Du sraigtiniai transporteriai drožlėms pašalinti
