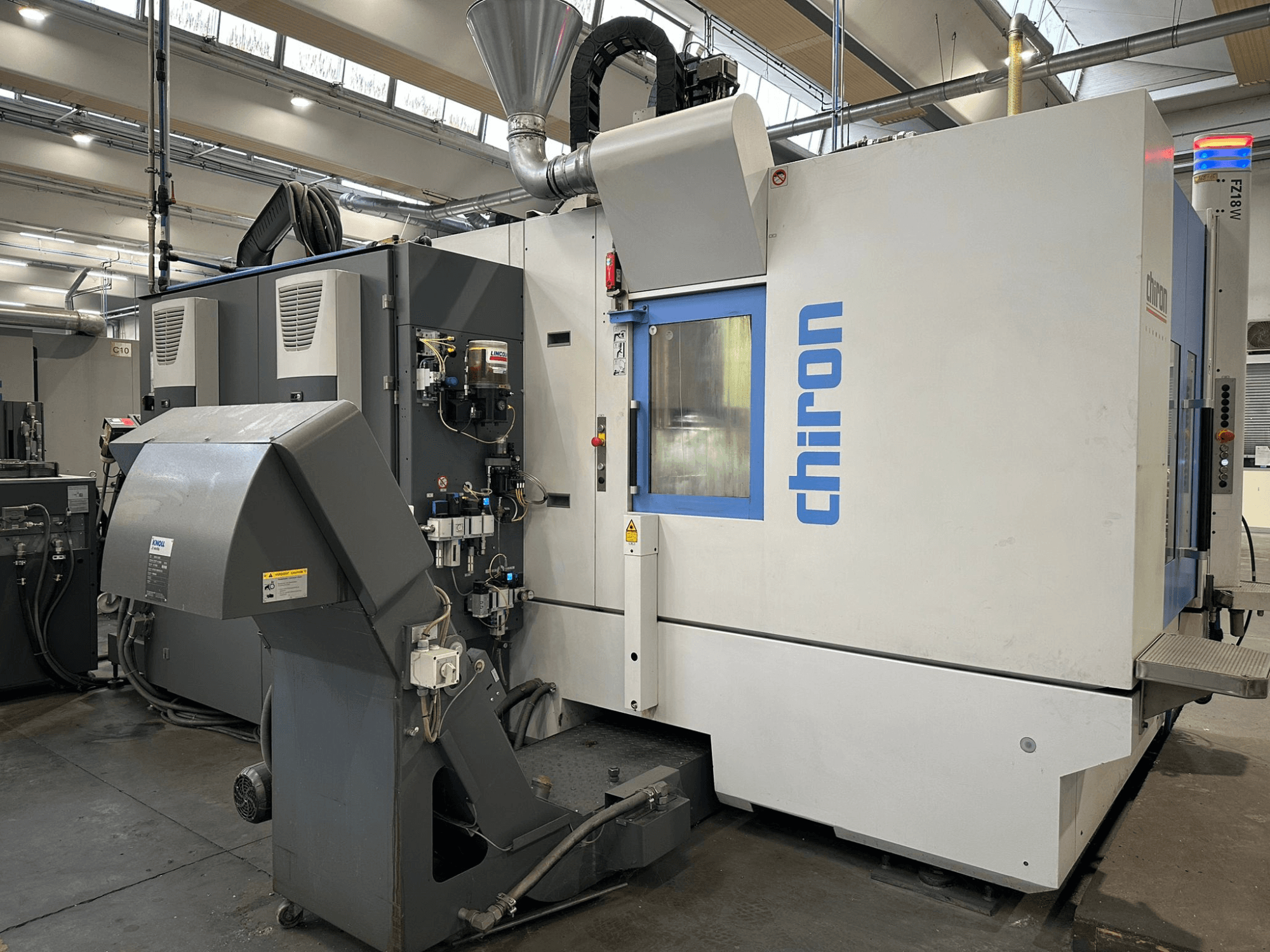

CHIRON - FZ18WIT-MIL-CHI-2019-00002

• Ašių skaičius: 5 (X, Y, Z + 2 sukamosios ašys per padėklą / sukamąjį stalą)

• Suklys:

  • Kintamosios srovės suklio variklis: 7,5 kW (100 % apkrovos), 22,0 kW (10 % apkrovos)

  • Didžiausias sukimo momentas: 140 Nm

  • Kūgis: HSK-A63 (DIN 69893)

  • Gręžimo našumas: 1,5 mm: Ø 42 mm

  • Sriegimo talpa: 42 mm: M30

  • Frezavimo našumas: 500 cm³/min (plienas E355)

• Įrankių keitiklis:

  • Tipas: Visiškai uždara grandininė talpykla

  • Talpa: 70 įrankių

  • Maksimalus įrankio Ø: 78 mm (160 mm su laisvomis gretimomis pozicijomis)

  • Maksimalus įrankio ilgis: 380 mm

  • Didžiausia žurnalo apkrova: 240 kg

  • Įrankių keitimo laikas: ~0,9 s

  • Laikas nuo vienos drožlės iki kitos: ~2,6 s

• Pastūmos greitis ir dinamika:

  • Greita eiga (X/Y/Z): 75 m/min

  • Pagreitis: 0.6 - 1.2 - 1.4 g

  • Pavaros: Tiesioginės skaitmeninės pavaros su absoliutine matavimo sistema

• Mašinos funkcijos ir (arba) galimybės:

  • Automatinis darbo zonos ir armatūros plovimas

  • Automatinis centralizuotas tepalų tepimas

  • Hidraulinis įrenginys: 200 barų

  • Suslėgtojo oro apdorojimas filtruojant iki 0,01 µm

  • Mašinos komponentų aušinimo įrenginys

• Matavimo, stebėjimo, programinė įranga:

  • FANUC 3D susidūrimų valdymas

  • Įrankių stebėjimas ir seserinių įrankių valdymas

• Elektra ir sąsajos:

  • Ethernet RJ45, USB, PCMCIA

  • Nuotolinė diagnostika: CHIRON remoteLine

  • Duomenų stebėjimas ir OEE: CHIRON dataLine

• Atitiktis: CE

Papildoma įranga (robotai, automatizavimas, periferiniai įrenginiai)

• Automatizavimas ir (arba) paletizavimas:

  • Automatinis padėklų keitiklis IWV 0°/180° (keitimo trukmė ~3,5 s)

  • Sukamasis stalas ATU 200, 2 vienetai

    • Padėties nustatymo tikslumas ir pakartojamumas: ±5″

    • Didžiausias prispaudimo momentas: 1 200 Nm

    • Didžiausia apkrova vienai pusei (APC): 250 kg

    • Didžiausias svorio skirtumas tarp padėklų: Didžiausias maks. palečių svoris: 0 kg

• Aušinimo skysčio ir drožlių valdymas:

  • Aušinimo skystis per visą špindelį (išankstinė nuostata)

  • Aukšto slėgio aušinimo skysčio sistema iki 30 barų

  • Aušinimo skysčio filtravimas: Būgninis filtras TPF 350 S (50 µm)

  • Skiedrų transporteris: Dirbtuvės: juostinis transportavimo įrenginys (su lankstu)

  • Aušinimo skysčio bakas: 230 l

  • Siurblys: 250 l/min @ 1,4 bar

• Zondavimas ir (arba) įrankių valdymas:

  • Renishaw RLP40Q zondas (išankstinis nustatymas)

  • Lazerinė įrankio lūžio kontrolė (vienas F1000)
