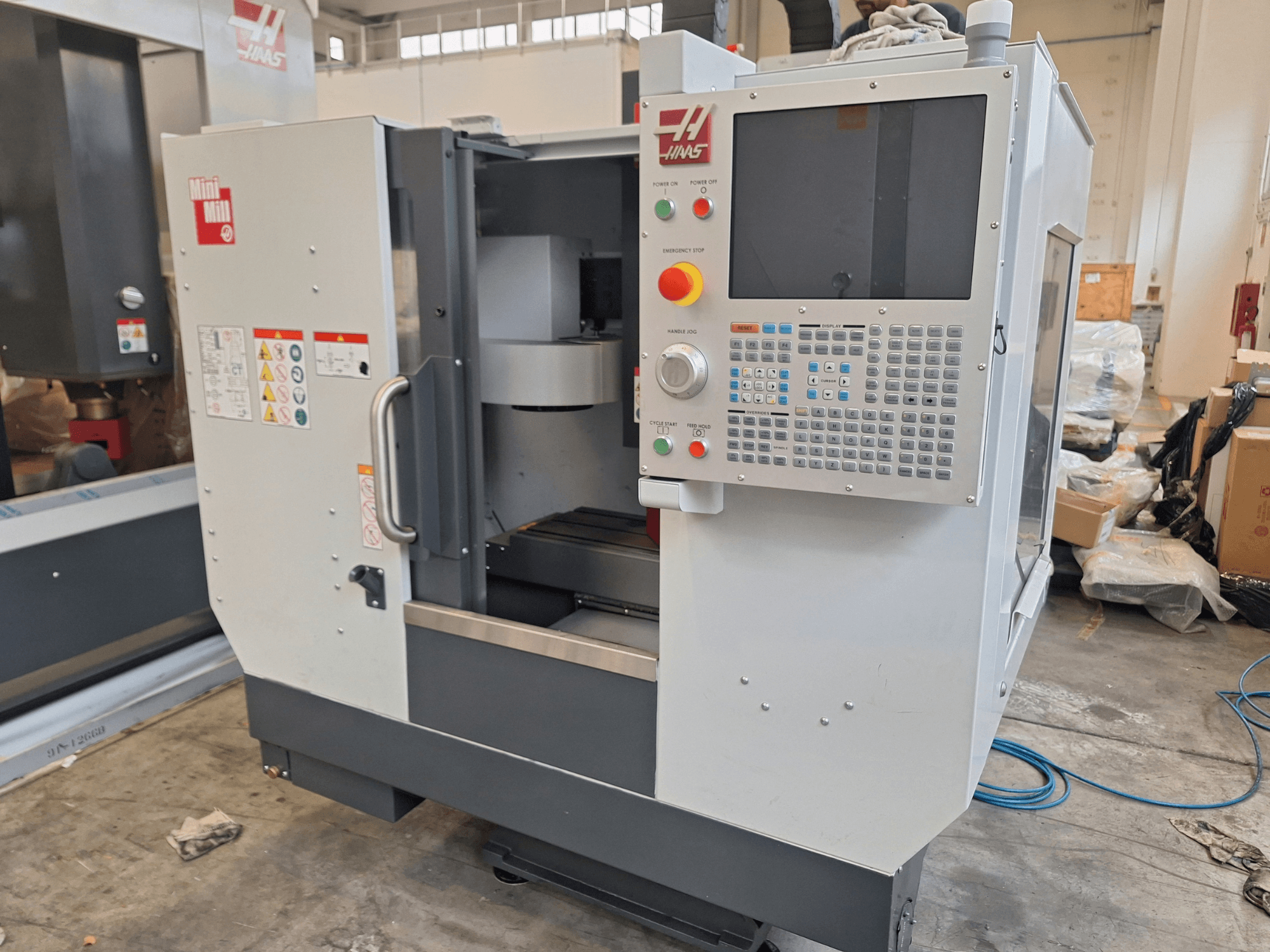

HAAS - Mini MillIT-MIL-HAA-2024-00003

• Darbo valandos: 0

• Parodų salės staklės

• Atstumas nuo suklio galo iki stalo (~ maks.): 19,0 colių (483 mm)

• Atstumas nuo suklio galo iki stalo (~ min.): 4,0 coliai (102 mm)

• Maksimali veleno galia: 10,0 hp (7,5 kW)

• Maksimalus veleno sukimo momentas: 45,0 pėdų-svarų jėgos @ 500 aps/min (61,0 Nm @ 500 aps/min)

• Velenų pavaros sistema: tiesioginė pavara, diržinė pavara

• Guolių tepimas: užpildyti tepalais

• Aušinimas: aušinimas oru

• T-formos griovelio plotis: nuo 0,626 colio iki 0,630 colio (nuo 15,90 mm iki 16,00 mm)

• T-formos griovelių tarpusavio atstumas: 4,33 colio (110 mm)

• Standartinių T-formos griovelių skaičius: 3

• Maksimalus pjovimo poslinkio greitis: 650 ipm (6,5 m/min)

• Greitasis poslinkis X / Y / Z ašyse: 800 ipm (20,3 m/min)

• Ašių variklių maksimali trauka (X, Y, Z): 2000 lbf (8896 N)

• Įrankių keitiklio tipas: karuselė

• Maksimalus įrankio skersmuo (visas): 3,5 in (89 mm)

• Maksimalus įrankio ilgis (nuo matavimo linijos): 12,00 colių (305 mm)

• Laikas nuo vieno įrankio iki kito (vid.): 4,20 s

• Laikas nuo vienos drožlės iki kitos (vid.): 5,00 s

• Aušinimo skysčio talpa: 45 gal (170 L)

• Reikalingas oro srautas: 4 scfm esant 100 psi (113,0 L/min esant 6,9 bar)

• Įterptinė oro žarna: 3/8 colio

• Sujungimas (oras): 3/8 colio

• Minimalus oro slėgis: 80 psi (5,5 bar)

• Įėjimo kintamosios srovės įtampa (1 fazė): 220 VAC, srovė esant pilnai apkrovai: 40 A

• Įėjimo kintamosios srovės įtampa (3 fazės, žema): 220 VAC, srovė esant pilnai apkrovai: 25 A

• Įėjimo kintamosios srovės įtampa (3 fazės, aukšta): 440 VAC, srovė esant pilnai apkrovai: 13 A

• Paletės matmenys vidaus rinkai / eksportui: 90,0 colių x 80,0 colių x 92,0 colių (229 cm x 203 cm x 234 cm)

• Siuntimo svoris: 4450 lb (2018,5 kg)

Papildoma įranga

• „Renishaw“ belaidė intuityvi matavimo sistema (WIPS) su įmontuotu OTS stalo matuokliu

• Lankstus aušinimo skysčio purkštuko komplektas
