UNION - T105DE-MIL-UNI-1999-00001
Ar turite daugiau klausimų? Susisiekite su mumis!

Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

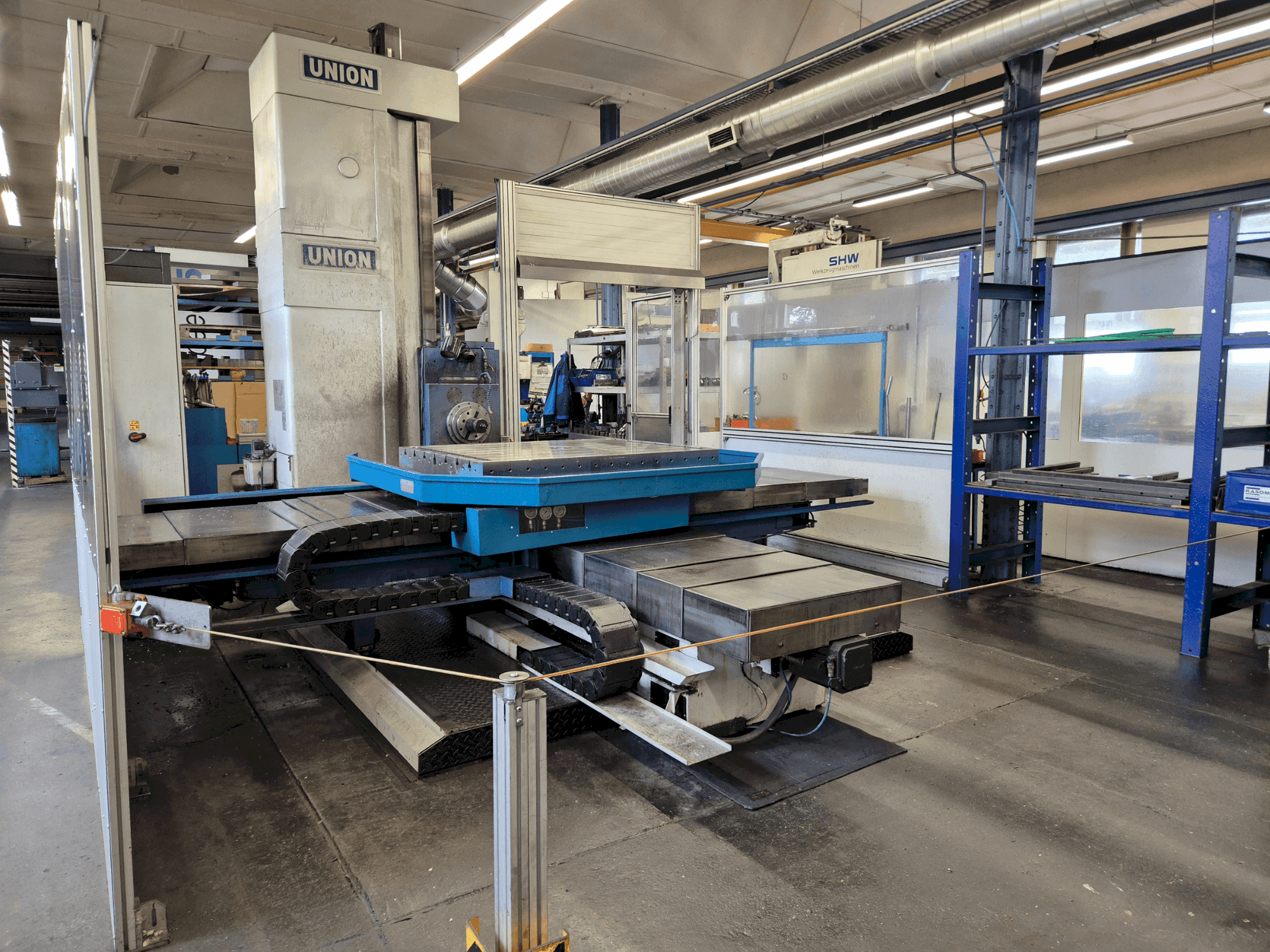

Šis UNION T105 horizontalaus apdirbimo centras buvo pagamintas 1999 m. Jo darbinė zona pasižymi 1600 mm apdirbimo aukščiu, 2000 mm pločiu ir 1600 mm išilginiu stalo judėjimu. Gręžimo veleno skersmuo yra 105 mm, o jame sumontuota „Heidenhain TNC 426“ valdymo sistema. Stalas sukasi 360° kampu su 1° žingsniu. Apsvarstykite galimybę įsigyti šį UNION T105 horizontalaus apdirbimo centrą. Norėdami gauti daugiau informacijos, susisiekite su mumis.
Apžvalga
- prekės ženklas: UNION
- metai: 1999
- MODELIS: T105
- naudojimo tipas: Frezavimas
- vietovė: Vokietija
- mašinos tipas: Horizontalusis apdirbimo centras
- valdymo bloko prekės ženklas: HEIDENHAIN
Techninė informacija - UNION T105
Valdymo blokas
- Prekės ženklas: HEIDENHAIN
- Modelis: TNC 426
Pagrindinė pavara
- Ašių skaičius: 3
Judėjimas
- X AŠIS Judėjimas: 1600 mm
- Y AŠIS Judėjimas: 2000 mm
- Z AŠIS Judėjimas: 1600 mm
Papildoma informacija
- Techninės mašinos privalumai:
- - Gręžimo veleno judesys w ašies atžvilgiu: 710 mm
- - Prispaudimo paviršius: 1200 x 1500 mm
- - Pasukimo galimybė: 360° / 1° kampas
- - Padėties nustatymo ir pakartojimo tikslumas: +/- 0,025 mm
- - Keturių pusių apdirbimas: galimas
- - Staklės vis dar įjungtos / Y ašis (vertikalus judėjimas) 1600 mm / W ašis (gręžimo veleno judėjimas) 700 mm / Žemiausia gręžimo veleno centro padėtis virš stalo centro 0 mm / maks. pastūmos jėga Y 16000 kN / maks. pastūmos jėga W 16000 kN / Pastūmos greitis 2...4000 mm/min. Greitasis eigos greitis Y 6 m/min. / Greitasis eigos greitis W 4 m/min. / Gręžimo veleno skersmuo 105 mm / Pavarų pakopų skaičius 2 / Greičio diapazonas I. Pavaros pakopa min⁻¹5...630 / Greičio diapazonas II. Pavaros pakopa min⁻¹631...2000 / Pagrindinės pavaros galia (S1 režimas) 22 kW / maks. Sukimo momentas ant veleno (S1 režimas) 1327 Nm / maks. Sukimo momentas ant veleno (S6 režimas, 60 % ED) 2000 Nm / Reikalinga erdvė, I x P x A mm, žr. montavimo planą / Grynasis svoris (aukščiau pateiktos versijos) apie 17 200 kg / Elektros jungčių vertės: bendra galia 63 kVa / saugiklis A125 / nominali srovė A92 / maitinimo linijos skerspjūvis 50 mm² / darbinė įtampa, mašina / valdymo spinta / lizdai 400/230V +6/-10 % / dažnis Hz50 / valdymo įtampa 24V ±10 % / valdymo spintelės apšvietimo ir lizdo jungtis A 10 / mašinos apsaugos klasė IP 54 / valdymo spintelės apsaugos klasė IP 54 / Y ašis (vertikalus judėjimas) 1600 mm / W ašis (gręžimo veleno judėjimas) 700 mm / žemiausia gręžimo veleno centro padėtis virš stalo centro 0 mm / maks. pastūmos jėga Y 16000 kN / maks. Pastūmos jėga W 16000 kN / Pastūmos greitis 2...4000 mm/min. / Greitasis eigos greitis Y 6 m/min. / Greitasis eigos greitis W 4 m/min. / Gręžimo veleno skersmuo 105 mm / Pavarų pakopų skaičius 2 / Greičio diapazonas I. Pavaros pakopa min⁻¹5...630 // Greičio diapazonas II. Pavaros pakopa min⁻¹631...2000 / Pagrindinės pavaros galia (S1 režimas) 22 kW maks. / Sukimo momentas velenui (S1 režimas) 1327 Nm maks. / Sukimo momentas velenui (S6 režimas, 60 % ED) 2000 Nm
Mašinos privalumai
Papildoma informacija
*Nurodyti duomenys gali skirtis nuo faktinių verčių, tai turėtų patvirtinti prekybos atstovas.
Borja Garcia
Mokėjimo sąlygos
Išankstinis mokėjimas
Turto finansavimas
