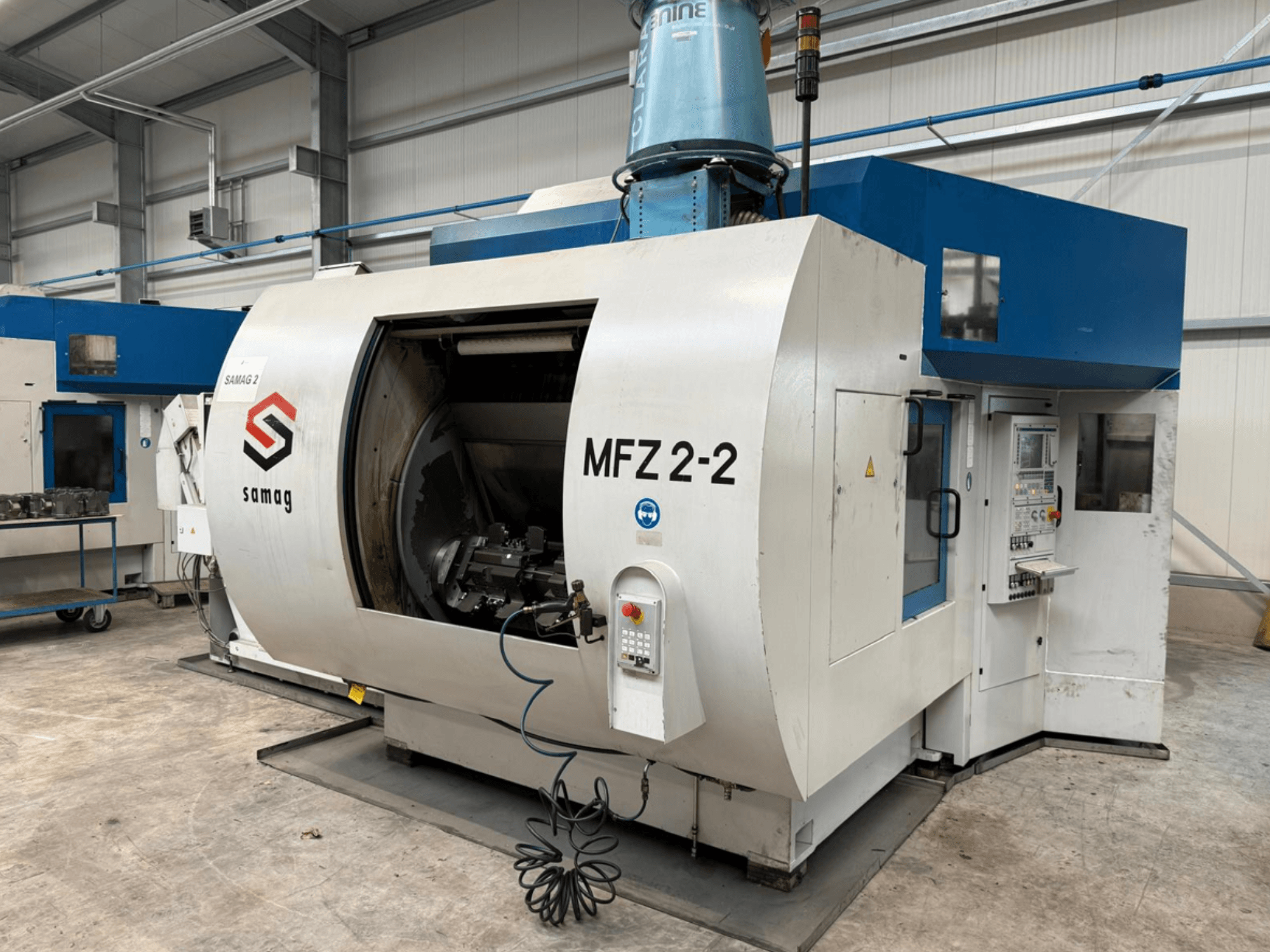

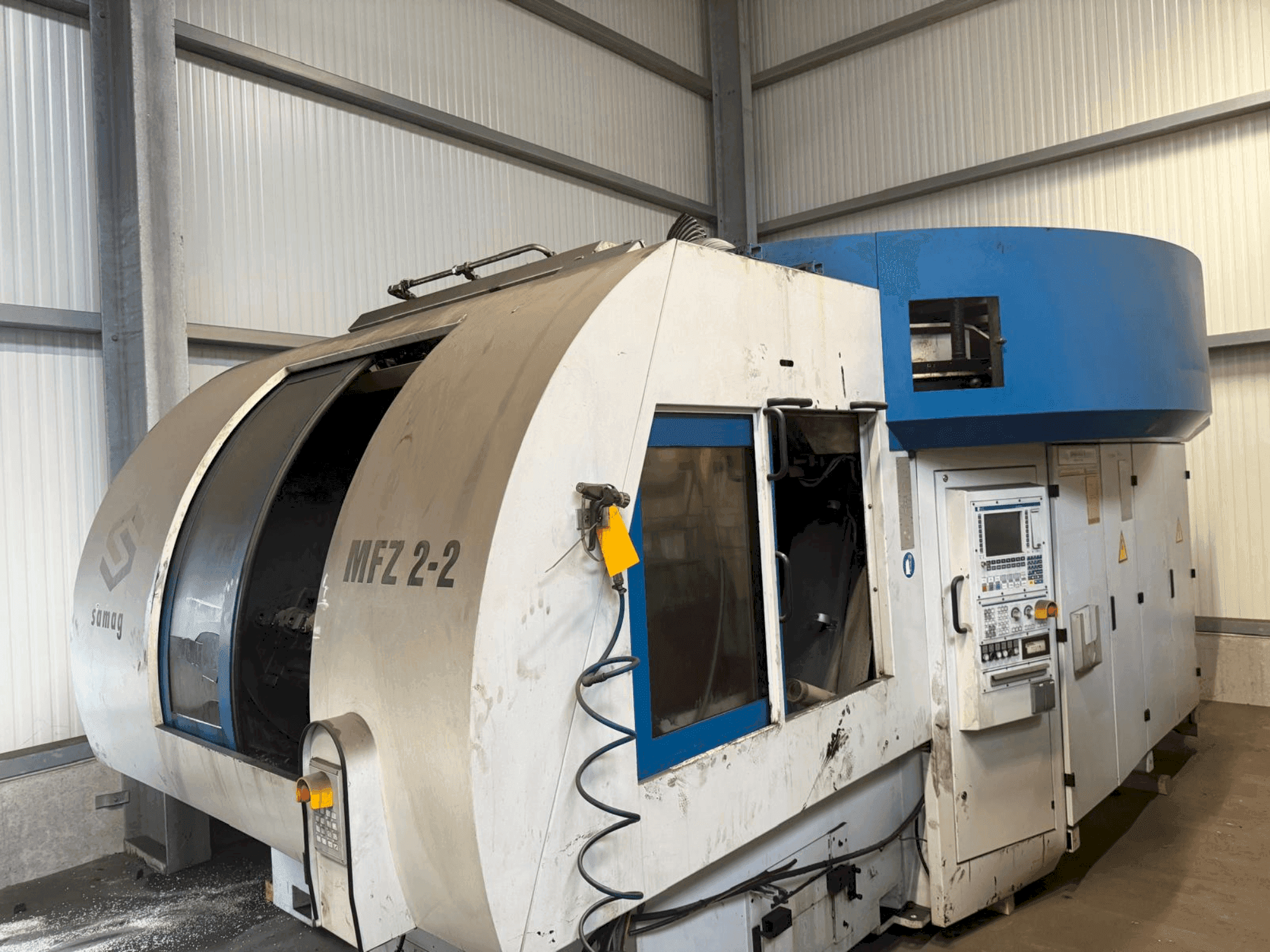

SAMAG - MFZ 2-2DE-MIL-SAM-2006-00001

• Įrankių saugykla

  • Tipas: Dekagonas

  • Sandėliavimo vietų skaičius: 100 (2x50)

  • Kasečių skaičius: 10

  • Kasetės vietos: 10

  • Kasetės žingsnis: 90 mm

  • Didžiausias kasečių dėtuvės greitis: 8,3 min.

  • Vėlavimo laikas nuo didžiausio kasečių žurnalo greičio iki sustojimo: 300 ms

  • Didžiausia įrankio apkrovos masė: 280 kg

  • Didžiausia įrankio masė (plastikinė įvorė): Maksimalus svoris: 6 kg

  • Didžiausia įrankio masė (plieninė įvorė): 8 kg Max.

  • Maksimalus įrankio skersmuo su laisvomis gretimomis vietomis: 160 mm.

  • Sukimosi ašis: 10x36

  • Pakeitimo laikas nuo artimiausios kasetės (kairė/dešinė): 1.5 s

  • Įrankių keitimas ant suklio (vid. nuo drožlės iki drožlės be rato sukimosi, VDI 2852): 4.5 s

• Ašys ir judėjimo trajektorijos

  • Judėjimo keliai: Y (vertikali) darbinė eiga 500 mm; Y (vertikali) bendra eiga su įrankio keitimu 775 mm

  • Ašių pagreitis (X/Y): 0,6 xg, 0,8 xg

• Pagrindinė suklio pavara

  • Suklio blokas: GMN aukšto dažnio suklys HCS 220-16000/28

  • Tarpas tarp verpstukų: Sraigtas: 450 mm

  • Įvorės skersmuo: 220 mm

  • Suklio agregato svoris: 110 kg

  • Pavaros variklis: 1FE1 083-4WN11-1BA2

  • Sukimo momentas (S1): 65 Nm

  • Sukimo momentas (S2): 74 Nm

• Ruošinio laikiklio blokas (W ašies pasukamasis blokas)

  • Pasukimo laikas 180° kampu: 4.5 s

  • Plokštės ir (arba) priešpriešinio guolio skersmuo: 500/345 mm

  • Pavaros / priešpečių greitis (maks.): 15/20 min.

  • Masės inercijos momentas: 140 kgm²

  • Leistinas pasvirimo momentas: 8000 Nm

  • Leistinas tangentinis momentas (pavaros ir (arba) priešpaskutinio guolio): 10,000/5,000 Nm

  • Hirth krumpliaračio fiksavimo jėga, esant 100 barų slėgiui (pavara / priešpaskutinis guolis): 190/175 kN

• Ruošinio laikiklis A1/A2 ašis

  • Dalijimo kampas: 3

  • Pasukimo laikas 180° kampu: 3.5 s

  • Plokštės / priešpriešinio guolio skersmuo: 345 mm

  • Greitis (maks.): 20 min.

  • Masės inercijos momentas: 20 kgm

  • Leistinas pasvirimo momentas: Didžiausias leistinas pasukimo greitis: 3 000 Nm

  • Leistinas tangentinis sukimo momentas (pavara / priešpriešinis guolis): 5 000 Nm

• Tinklo įtampa: 400 V

• Dažnis: 50 Hz

• Valdymo įtampa: NUOLATINĖ ĮTAMPA: 24 V

• Maitinimo galia: 24 V įtampos, 24 V įtampos, 24 V įtampos, 24 V įtampos, 24 V įtampos: 24 kW galios: 72 kW

Papildoma įranga

• Aušinimo tepalo sistema (drožlių valdymas)

  • Tipas: Skreperinis juostinis transporteris

  • Matmenys (D x Š x V): 2885 x 1095 x 1830 mm

  • Iškrovimo aukštis: 1020 mm

  • Tarpinis sietas: 500 μm

  • Pripildymo tūris: 100 l

  • Nuotekų siurblys: 380 l/min, esant 1,6 baro slėgiui

• Centrinis aušinimo įrenginys

  • Tipas: DK 160-V/SO

  • Šaldymo galia: 1900 W

  • Min./Maks. aplinkos temperatūra: 10/40 °C

  • Maksimali vandens išleidimo temperatūra: 20 °C

  • Kondensacijos temperatūra: 40 °C

  • Šaldymo agentas: R134a, 2 kg

  • Prijungta elektros galia: 5,1 kW

• Periferinės masės

  • Švaraus vandens rezervuaro masė (tuščias): 930 kg.

  • Skaldos transporterio masė (tuščia): 450 kg.

• Viena skerdimo mašina (neprivaloma)

• Suspaudimo bokšto 3D duomenys ir (arba) brėžinys (3 suspaudimų galimybė) (pasirinktinai)

• 2 pakaitiniai bokštai ir atsarginių dalių paketas (pasirinktinai)
