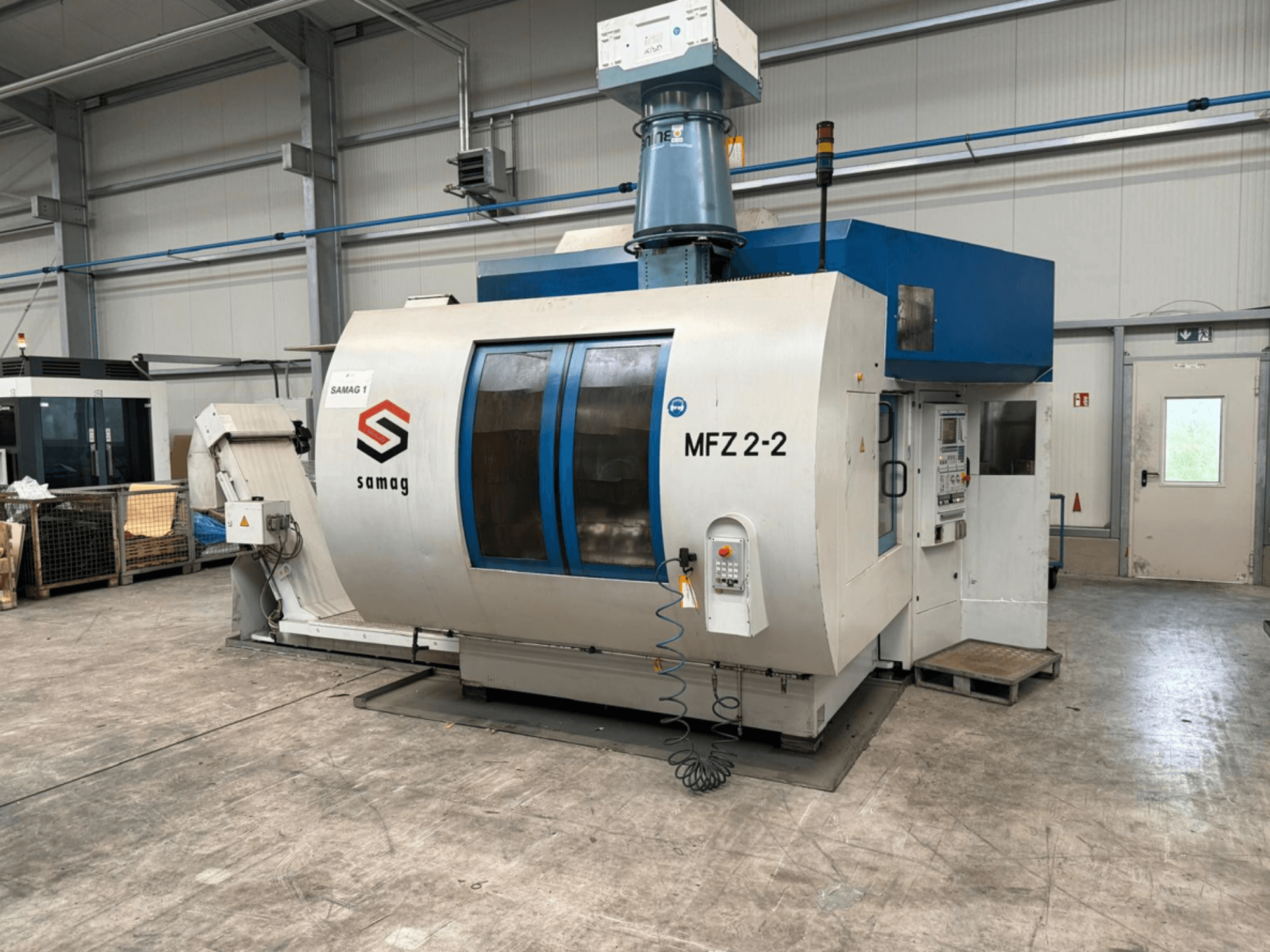

SAMAG - MFZ 2-2DE-MIL-SAM-2007-00001

• Įrankių saugykla

  • Tipas: Dekagonas

  • Sandėliavimo vietų skaičius: 100 (2x50)

  • Kasečių skaičius: 10

  • Kasetės vietos: 10

  • Kasetės žingsnis: 90 mm

  • Didžiausias kasečių dėtuvės greitis: 8,3 min.

  • Vėlavimo laikas nuo didžiausio kasečių žurnalo greičio iki sustojimo: 300 ms

  • Didžiausia įrankio apkrovos masė: 280 kg

  • Didžiausia įrankio masė / plastikinė įvorė: 6 kg

  • Didžiausia įrankio masė / plieninė įvorė: 8 kg

  • Maksimalus įrankio skersmuo su laisvomis gretimomis vietomis: 160 mm, su laisvai pasirenkamais įrankiais.

  • Sukimosi ašis: 10x36

  • Pakeitimo iš artimiausios kasetės laikas (kairė/dešinė): 1.5 s

  • Įrankių keitimas ant suktuvo, vidutinė drožlė prie drožlės (VDI 2852), be rato sukimosi: 4.5 s

• Ašys ir judėjimo trajektorijos

  • Judėjimo keliai

    • Y ašies (vertikali) darbinė eiga: (mm): 500

    • Y ašis (vertikali) bendra eiga su įrankio keitimu: 500 mm: 775 mm

  • X/Y ašių pagreitis: 0,6 xg / 0,8 xg

• Pagrindinė suklio pavara

  • Suklio blokas: GMN aukšto dažnio suklys HCS 220-16000/28

  • Atstumas tarp verpstukų: 450 mm

  • Įvorės skersmuo: 220 mm

  • Svoris: 110 kg

  • Pavaros variklis: 1FE1 083-4WN11-1BA2

  • Sukimo momentas (S1): 65 Nm

  • Sukimo momentas (S2): 74 Nm

• Ruošinio laikiklis

  • W ašies pasukimo įtaisas

    • Pasukimo laikas 180° kampu: 4.5 s

    • Plokštės/prietaiso skersmuo: 500/345 mm

    • Pavaros / priešpečių greitis (maks.): 15/20 min.

    • Masės inercijos momentas: 140 kgm²

    • Leistinas pasvirimo momentas: 8 000 Nm

    • Leistinas pavaros / priešpaskirties tangentinis momentas: 10,000/5,000 Nm

    • Hirth krumpliaračio fiksavimo jėga, esant 100 barų slėgiui / priešpriešiniam guoliui: 190/175 kN

  • Ruošinio laikiklis A1/A2 ašis

    • Dalijimo kampas: 3

    • Pasukimo laikas 180° kampu: 3.5 s

    • Plokštės / priešpriešinio guolio skersmuo: 345 mm

    • Greitis (maks.): 20 min.

    • Masės inercijos momentas: 20 kgm

    • Leistinas pasvirimo momentas: Didžiausias leistinas pasukimo greitis: 3 000 Nm

    • Leistinas tangentinis sukimo momentas pavara / priešpriešinis guolis: 5 000 Nm

• Linijos įtampa: 400 V

• Dažnis: 50 Hz

• Valdymo įtampa: NUOLATINĖ ĮTAMPA: 24 V

Papildoma įranga

• Aušinimo tepalo sistema (grandiklinis juostinis transporteris)

  • Matmenys (D x Š x V): 2885 x 1095 x 1830 mm

  • Iškrovimo aukštis: 1020 mm

  • Tarpinis sietas: 500 μm

  • Pripildymo tūris: 100 l

  • Nuotekų siurblys: 380 l/min, esant 1,6 baro slėgiui

• Centrinis aušinimo įrenginys

  • Tipas: DK 160-V/SO

  • Šaldymo galia: 1900 W

  • Min./Maks. aplinkos temperatūra: 10/40 °C

  • Maksimali vandens išleidimo temperatūra: 20 °C

  • Kondensacijos temperatūra: 40 °C

  • Šaldymo agentas: R134a, 2 kg

  • Prijungta elektros galia: 5,1 kW

• Švaraus vandens bakas (tuščias): 930 kg

• Skiedrų transporteris (tuščias): 930 kg: 450 kg
