IRLE - IRD 1600 CNCDE-MIL-IRL-2004-00001
Ar turite daugiau klausimų? Susisiekite su mumis!
Sergi Guardia
+49 162 4027635
s.guardia@gindumac.com

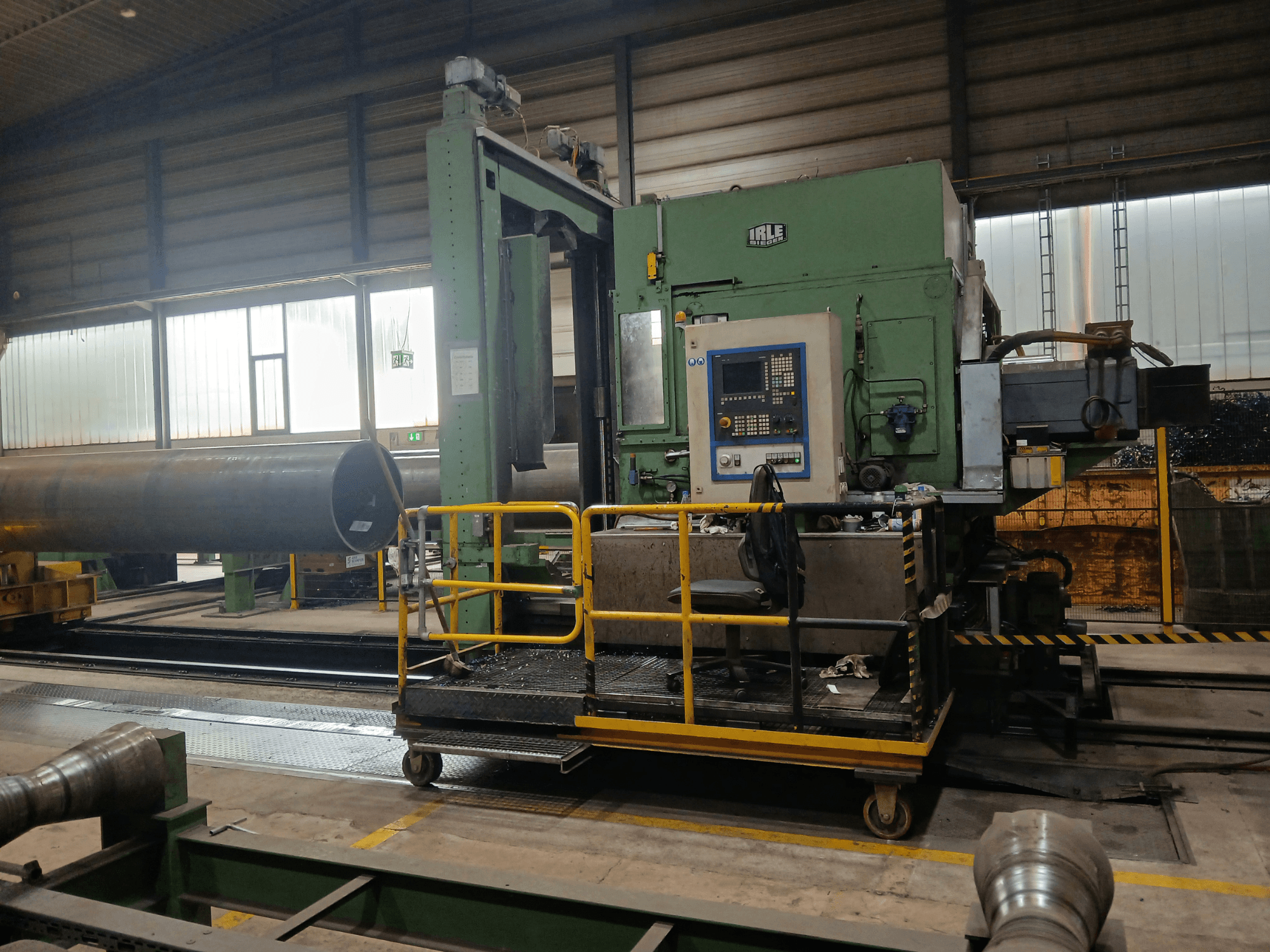

2004 m. pagamintas horizontalus apdirbimo centras. Šis „IRLE IRD 1600“ CNC staklės gali apdirbti vamzdžius, kurių didžiausias skersmuo siekia 1 625 mm, o didžiausias ilgis – 13 200 mm. Jis pritaikytas apdirbti vamzdžius, kurių sienelių storis neviršija 70 mm, o svoris – 250 kN. Jei ieškote aukštos kokybės apdirbimo galimybių, apsvarstykite galimybę įsigyti mūsų parduodamą „IRLE IRD 1600“ CNC staklę. Dėl išsamesnės informacijos susisiekite su mumis.
Apžvalga
- prekės ženklas: IRLE
- metai: 2004
- MODELIS: IRD 1600 CNC
- naudojimo tipas: Frezavimas
- vietovė: Vokietija
- mašinos tipas: Horizontalusis apdirbimo centras
Techninė informacija - IRLE IRD 1600 CNC
Judėjimas
- Ašių skaičius: 2
- X ašies eiga: 650 mm
- Z ašies eiga: 800 mm
Techninės specifikacijos
- Veleno galia: 100 kW
- Veleno greitis: 105 RPM
Papildoma informacija
- Maksimalus apdorojamo vamzdžio skersmuo: 1 625 mm
- Mažiausias apdorojamo vamzdžio skersmuo: 406 mm
- Maksimalus apdorojamo vamzdžio ilgis: 13 200 mm
- Mažiausias apdorojamo vamzdžio ilgis: 6 000 mm
- Mažiausias apdorojamo vamzdžio sienelės storis: 12 mm
- Maks. vamzdžio sienelės storis (kopijavimo procesas): apytikriai 40 mm
- Maksimalus vamzdžio sienelės storis (CNC operacija): 70 mm
- Maksimalus palaikomas vamzdžio svoris: 250 kN
- Aukštis nuo salės grindų iki vamzdžio įvado: 800 mm
- Bendras staklių ilgis: apie 24 000 mm
- Bendras staklių plotis: apie 4 100 mm
- Bendras aukštis nuo grindų iki fiksavimo spaustuvo viršaus: 5 000 mm
- Bendras mašinos svoris: apie 700 kN
- Darbinė įtampa: 400 V, trifazė, 50 Hz
- Valdymo įtampa: 220 V DC / 50 Hz
- Nominalioji darbinė srovė: 400 A
- Tarpinė stelaža - Stelažos ilgis: apytikriai 3 950 mm
- Tarpinis stalas – stalo plotis: apytikriai 1 800 mm
- Tarpinis stovas – stovo aukštis (įskaitant važiuoklę): apytikriai 600 mm
- Tarpinė platforma – judėjimo greitis ant pamatinių bėgių: 500–5 000 mm/min
- Tarpinė platforma – variklio galia: 5,5 kW
- Priekinė galvutė – plokštės sukimosi greičio diapazonas: 7–105 min⁻¹
- Galvutė – variklio greičiai: 300–4 500 min⁻¹
- Galvutė – variklio galia: 100 kW
- Galvutė – variklio galia (S1 darbo ciklas): 105 kW
- Galvutė – maks. priekinės plokštės sukimo momentas (S1 darbo režimas): 33 000 Nm
- Priekinė galvutė – charakteristinis greitis: 27 min⁻¹
- Priekinė galvutė – pagrindinio veleno skersmuo (priekiniai guoliai): 300 mm
- Priekinė plokštė (X ašis) – priekinės plokštės skersmuo: apytikriai 1 950 mm
- Pagrindinė plokštė (X ašis) – NC įrankio laikiklio judėjimo diapazonas: apytikriai 650 mm
- Priekinė plokštė (X ašis) – įrankio laikiklio poslinkio greitis (be pakopų reguliuojamas): 0,5–1 500 mm/min
- Priekinė plokštė (X ašis) – didžiausia pasiekiama padavimo jėga: 25 kN
- Pašalinimo reduktorius (Z ašis) – galvutės poslinkis ant staklių lovio: 800 mm
- Pašalinimo pavarų dėžė (Z ašis) – pašalinimo greitis (be pakopų reguliuojamas per kintamosios srovės servovariklį): 0,5–200 mm/min
- Pašalinimo pavarų dėžė (Z ašis) – greitojo judėjimo greitis: 1 500 mm/min
- Pašalinimo reduktorius (Z ašis) – Pašalinimo jėga: 30 kN
- Pašalinimo pavarų dėžė (Z ašis) – Pašalinimo variklio sukimo momentas: 27 Nm
- Vamzdžių fiksavimo atramos – fiksavimo diapazonas: 406–1 625 mm
- Vamzdžių fiksavimo atramos – vienos atramos keliamoji galia: 150 kN
- Vamzdžių fiksavimo atramos – reguliuojama fiksavimo jėga: 10–200 kN
- Vamzdžių fiksavimo atramos – Maks. centrinio judėjimo fiksavimo skersinių reguliavimo greitis: 600 mm/min
*Nurodyti duomenys gali skirtis nuo faktinių verčių, tai turėtų patvirtinti prekybos atstovas.
