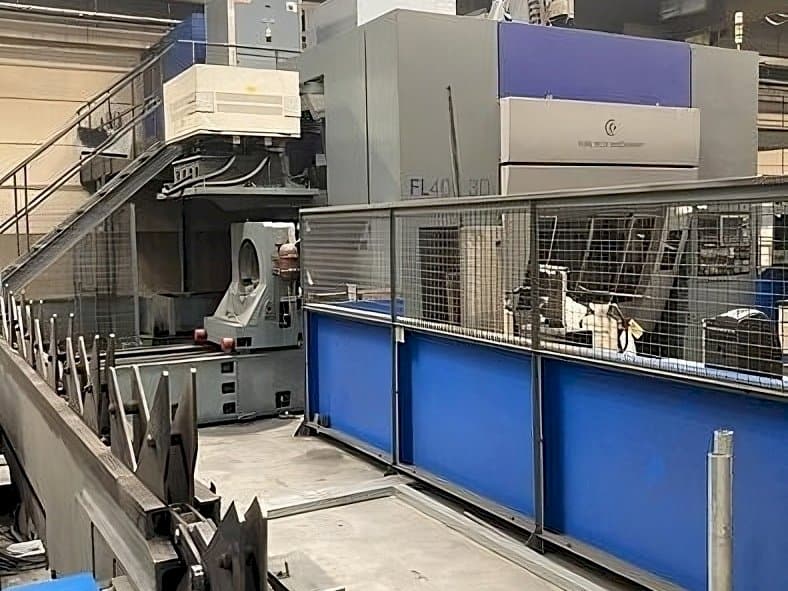

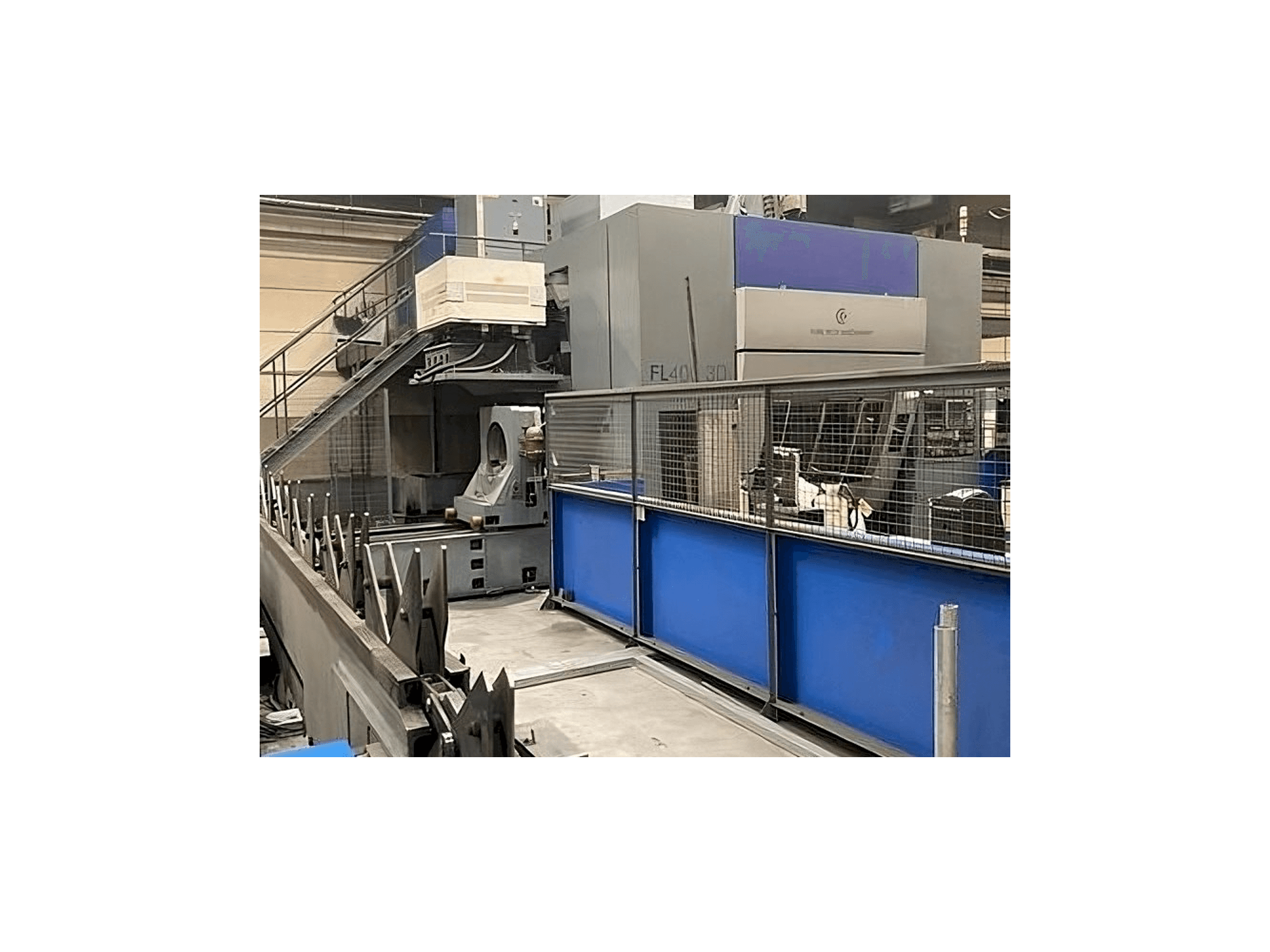

Tube Tech Machinery - FL 400 3DNL-OTH-TUB-2006-00001

Mašinos privalumai

Kokybiškos mašinos privalumai

• Peržiūra 2012 m. :
• Pagrindinių besidėvinčių dalių keitimas: - visi 4 griebtuvų guoliai ant bėgių kelio - pati pjovimo galvutė - igus kabelių ritės padėklai, kurie eina kartu su griebtuvais
• Naujausia mašinos valdymo programinė įranga (ttm)
• Visų judančių dalių pakrovimas/iškrovimas (priekyje ir gale) apžiūra - viską atidaryti, patikrinti, sutepti, pakeisti, uždaryti
• Visų ašių paleidimo tolerancijos testai: - tikslumas - pakartotinis tikslumas
• Vamzdžių transportavimas (įtvarai): vamzdis į apdirbimo zoną (pjovimo zoną) ir iš jos įnešamas keturių įtvarų pagalba: ten jis apdirbamas, taip pat tų pačių įtvarų sukimosi ir tiesinio judėjimo pagalba. Tada apdirbamas vamzdis transportuojamas į galinę iškrovimo zoną arba iškraunamas centrinėje iškrovimo zonoje
• Pakrovimo zonos (yra dviejų tipų pakrovimas):
• Priekinė apkrova, atliekama penkiomis lygiagrečiomis grandinėmis, skirtomis vamzdžiui ir keturiais pakrovimo manipuliatoriais į liŌ ir nunešti vamzdį į vietą, kur jį perims įtvarai
• Užpakalinis pakrovimas (arba ryšulio pakrovimas), kai vamzdžiai laikomi ryšuliais ir pakraunami po vieną (pagal tuos pačius keturis manipuliatorius, kurie atlieka priekinį pakrovimą) ir atnešami į perėmimo zoną prie įtvarų.
• Pjovimo zona: lazerio spindulys generuojamas trumpo šaltinio viduje (tlf 4000), naudojant c02, n2 ir he. Paeiliui jis keliais veidrodžiais nukreipiamas į galvutę, kur jis apdoroja ruošinį. Apdirbimas atliekamas penkių ašių (xm, ym, zm, a, c) lazerine sistema, leidžiančia pjauti visoje erdvėje aplink galvos antgalį. Naudojant pagalbines ašis u, v, w ir a1, pirmosios taip pat gali dirbti interpoliuojant tarp jų, išnaudodamos (taip pat apdirbimui žemyn) sukimąsi ir tiesinius įtvarų judesius. Atstumas tarp purkštuko ir ruošinio nuolat kontroliuojamas precitec talpiniu jutikliu

Techninės mašinos privalumai

• Pakrovimo vamzdžio ilgis: 4000 mm min. / 14000 mm maks. , iškrovimo vamzdžio ilgis: 800 mm min. / 14000 mm maks.
• Vamzdžio svoris: 290 kg/m max vamzdžio sekcija: apvali, kvadratinė, stačiakampė, ovali
• Apvalios sekcijos dydis: maks. ø 40–406 mm, kvadratinės sekcijos dydis: nuo 40x40 iki 300x300 mm maks. , stačiakampio formos, ovalios sekcijos dydis: maks. 300x250 mm
• Skersmuo pakrovimui iš ryšulio: ø 254 mm maks
• Neapkraunama grandinės dalis: 800 mm min
• Įtvarų tiesinis greitis: 70 m/min maks
• Valdomos ašys: 24 - 3d lazerio galvutė
