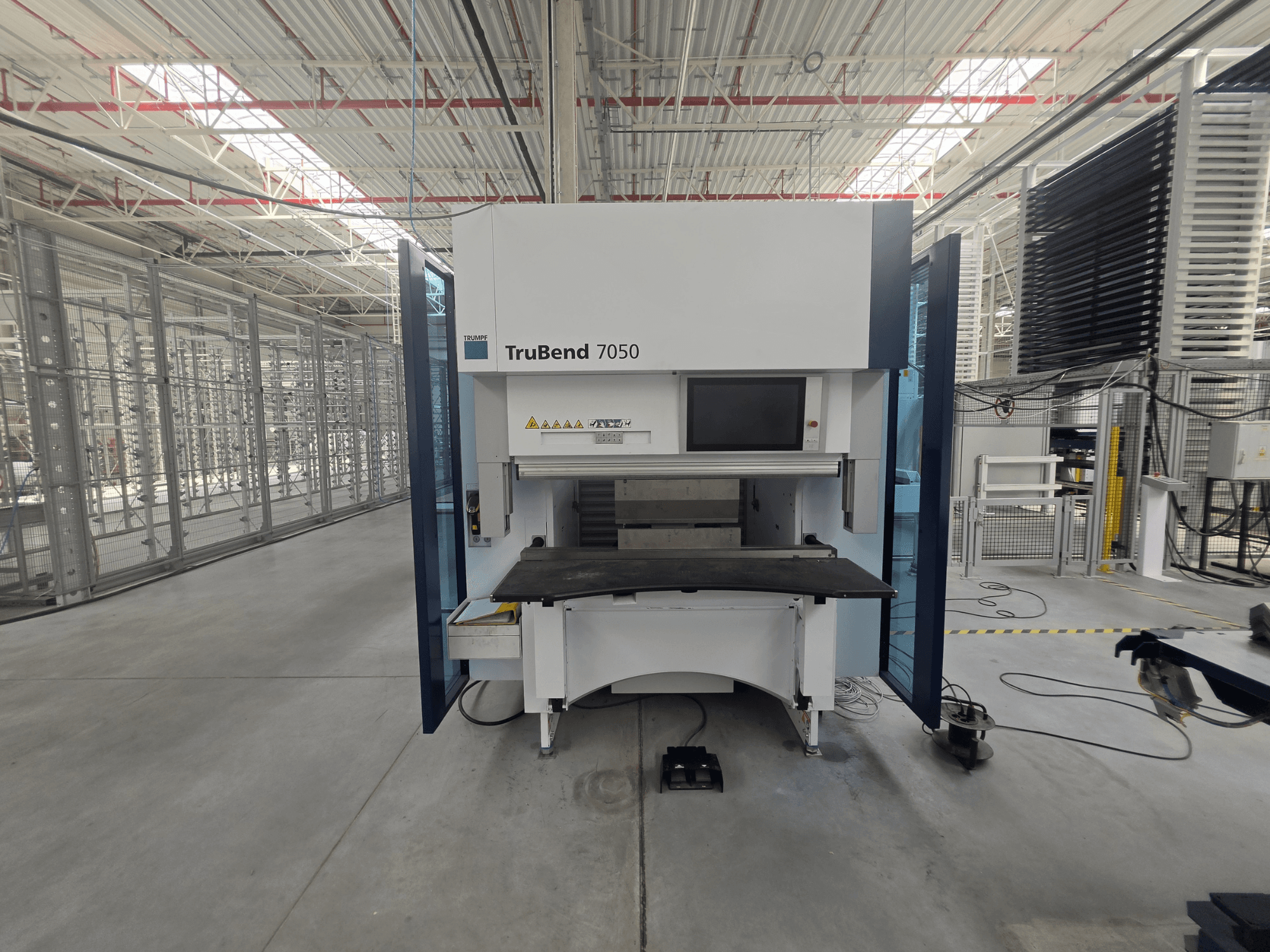

TRUMPF - TruBend 7050 (B28)PL-BEN-TRU-2022-00001

• Pavaros sistema: dinaminė elektromechaninė sukimo momento pavara

• Talpa ir matmenys:

  • Laisvasis aukštis: 1 305 mm

  • Naudojamas montavimo aukštis: 385 mm

  • Įdėjimo gylis: 250 mm

  • Darbinis aukštis: 1 150 mm

  • Staklių rėmas: Tvirtas suvirintas rėmas

• Ašys ir galinis atraminis stovas:

  • CNC ašys: 7 (Y, X1, X2, R1, R2, Z1, Z2)

  • Galinis ribotuvas: 6 ašių nepriklausoma sistema (X1/X2/R1/R2/Z1/Z2), abu blokai juda nepriklausomai

  • Galinio atraminio stovo savybės: anglies pluošto pirštai, grūdinti atskaitos paviršiai, sraigtinė Z ašies pavara, lankstus pozicionavimas

• Eiga / darbo diapazonas:

  • Y eiga: 215 mm

  • X eiga: 240 mm (maksimalus galinio atraminio strypo diapazonas 500 mm)

  • R eiga: 153 mm

• Greitis:

  • Y greitasis judėjimas / grįžimas: 220 mm/s

  • Y darbo greitis: 25 mm/s

  • X: 1 500 mm/s

  • R: 750 mm/s

  • Z: 2 200 mm/s

• Padėties nustatymo tikslumas:

  • Y: 0,002 mm

  • X: 0,02 mm

  • Z: 0,02 mm

• Išlenkimas:

  • CNC valdomas išgaubimas, automatinė kompensacija per pavarą

  • Į stalą integruota išgaubimo pavara

  • Tinka daugiapoziciniam lenkimui

• Y ašis / presavimo sija:

  • Indukcinė Y matavimo sistema

  • Dinaminė atšokimo kompensacija su automatine jėgos pagrįsta korekcija

  • Grūdintos reguliuojamos kreipiamosios juostos

• Valdymo sistema:

  • TRUMPF Touchpoint TruBend, 21,5 colių TFT Full HD (1920×1080)

  • „Intel Core i5“ 2,7 GHz dviejų branduolių procesorius, „Windows Embedded Standard 7“

  • Realistiškas 3D vaizdavimas, „TRUMPF“ technologijų duomenų bazė

  • Vartotojų valdymas su „Standard“, „Expert“ ir „Administrator“ lygiais

  • Komplekte yra 10 vartotojų prieigos kortelių

• Duomenų sąsajos:

  • USB, RJ45, „Ethernet“ 10/100 Mbit/s

  • „Central Link“, OPC UA

  • Internetinė nuotolinė priežiūra / nuotolinė diagnostika

• Įrankių fiksavimas ir nustatymas:

  • Automatinis TRUMPF viršutinis ir apatinis įrankių įtvirtinimas (savaiminis centravimas, grūdintas)

  • Greitas segmentų keitimas

  • Į viršutinį tvirtinimą integruotas LED įrankio indikatorius (rodo nustatymo pozicijas / kitą lenkimo stotį)

• Sauga:

  • Automatinė „BendGuard“ sistema (įeina į „Productivity Package Plus“ paketą)

    • Optoelektroninė saugos sistema su automatiniu įrankio aukščio nustatymu

    • Leidžia pasiekti maksimalią leistiną Y ašies greitį naudojant pėdos pedalą

    • Automatinis reguliavimas, galimybė pašalinti iš darbo zonos šoniniam apdirbimui

  • Elektroniniu būdu valdomos šoninės saugos durys

  • Elektra valdomos atverčiamos galinės durys

  • Avarinis stabdymas

  • Transporto tvirtinimo įtaisai

  • CE ženklas

• Ergonominis komplektas:

  • Priekinis atraminis stalas

  • Priekinis ir galinis LED darbo zonos apšvietimas

  • Atrama sėdint ar stovint

  • Dokumentų lentynėlė

  • Matavimo prietaisų stalčius

Papildoma įranga

• Matavimo įranga:

  • Skaitmeninis kampmatis

  • Skaitmeninis slankmatis

  • 90 laipsnių kampainė

  • 1 „TecZone Bend“ licencija

• Belaidis 2D kodų skaitytuvas su „Bluetooth“ ryšiu
