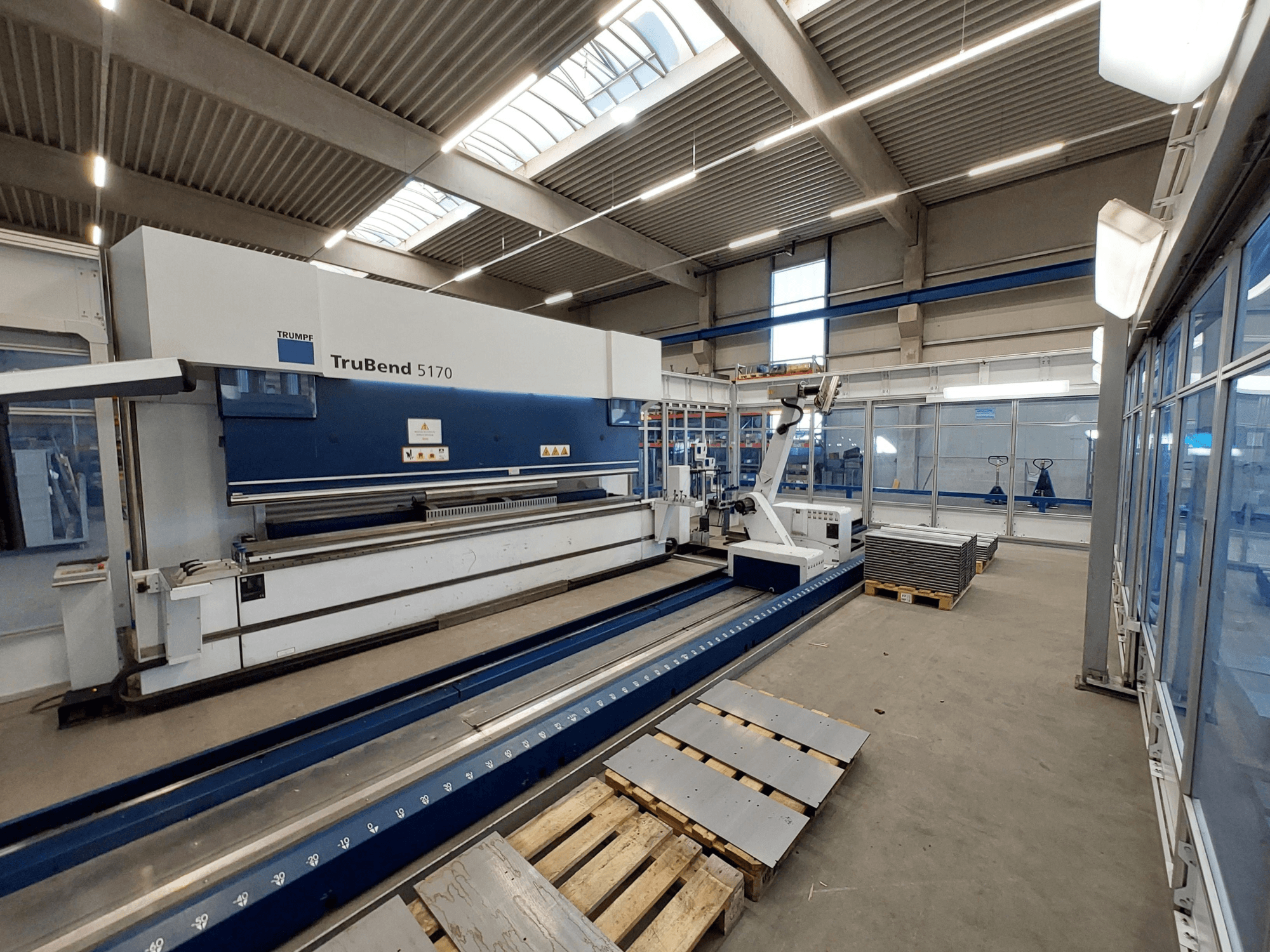

TRUMPF - TRUBEND CELL 5000 with TRUMPF TruBend 5170 and Bend Master 60DE-BEN-TRU-2017-00001

- Preso stabdžių modelis: TruBend 5170 (išplėstinė versija)

- Maksimali spaudimo jėga: 1700 kN

- Maksimalus darbinis slėgis: 340 barų

- Preso stabdžio eigos ilgis: Stūmiklio ilgis: 445 mm

- Preso stabdžio įtampa / dažnis: 400 V / 50 Hz

- Preso stabdžio prijungtoji apkrova: 29 kVA

- Preso stabdžių valdymo įtampa: 24 V

- Roboto modelis: BendMaster 60

- Prijungto roboto apkrova: 17 kVA

- Roboto svoris: 2600 kg

- Roboto įtampa / dažnis: 400 V / 50 Hz

- Valdymo sistema: TRUMPF TASC 6000 (grafinis dirbtuvių programavimas, tinklo galimybė)

- Included Equipment: Išplėstinės versijos presinis stabdys, "BendMaster 60", automatinis medžiagų tvarkymas / griebtuvai, aptvarai ir apsauginiai gaubtai

TRUMPF BENDMASTER 60

- Darbo valandos: 56 582 val. (2025 m. gegužės 14 d. duomenimis)

- Keliamoji galia: 60 kg (lakštinio metalo ruošinys ir griebtuvas)

- Lakštinio metalo talpa: Iki 40 kg

- Maitinimo įtampa: 400 V (3~ fazė)

- Dažnis: 50 Hz

- Prijungta apkrova: 14 kVA

- Valdymo įtampa: 24 V

- Max. Saugiklių galia: 24 V: 32 A

- Manipuliatoriaus ašių sistema: 6 ašių atgalinio matavimo jutiklių sistema

- Grindų vėžės: Grindinio bėgio bėgis, pratęstas iki 10 m

- Valdymo blokas: TRUMPF kompiuterinis valdymas su terminalu (monitorius, pelė, klaviatūra)

- Medžiagų tvarkymo funkcijos: Kontūro lapo atpažinimo jutiklis, dvigubo lapo atpažinimo jutiklis, sukamoji sąjunga greitam griebtuvo keitimui be įrankių, griebtuvo jungtis ant "BendMaster

- Į komplektą įeina Vakuum / griebtuvo pavara: 3 moduliniai vakuuminiai griebtuvai be atskyrimo bloko, 1 mechaninis liežuvinis griebtuvas su sukamąja ašimi (įskaitant 3 papildomų žandikaulių komplektus)

- Padavimo stotis: 1 lakštų ištraukimo stotis su linijine ašimi

- Periferiniai priedai: 1 griebtuvų keitimo pultas (ne daugiau kaip 4), 1 mobilus ventiliatoriaus magnetas, apsauginis aptvaras su įėjimo durimis
