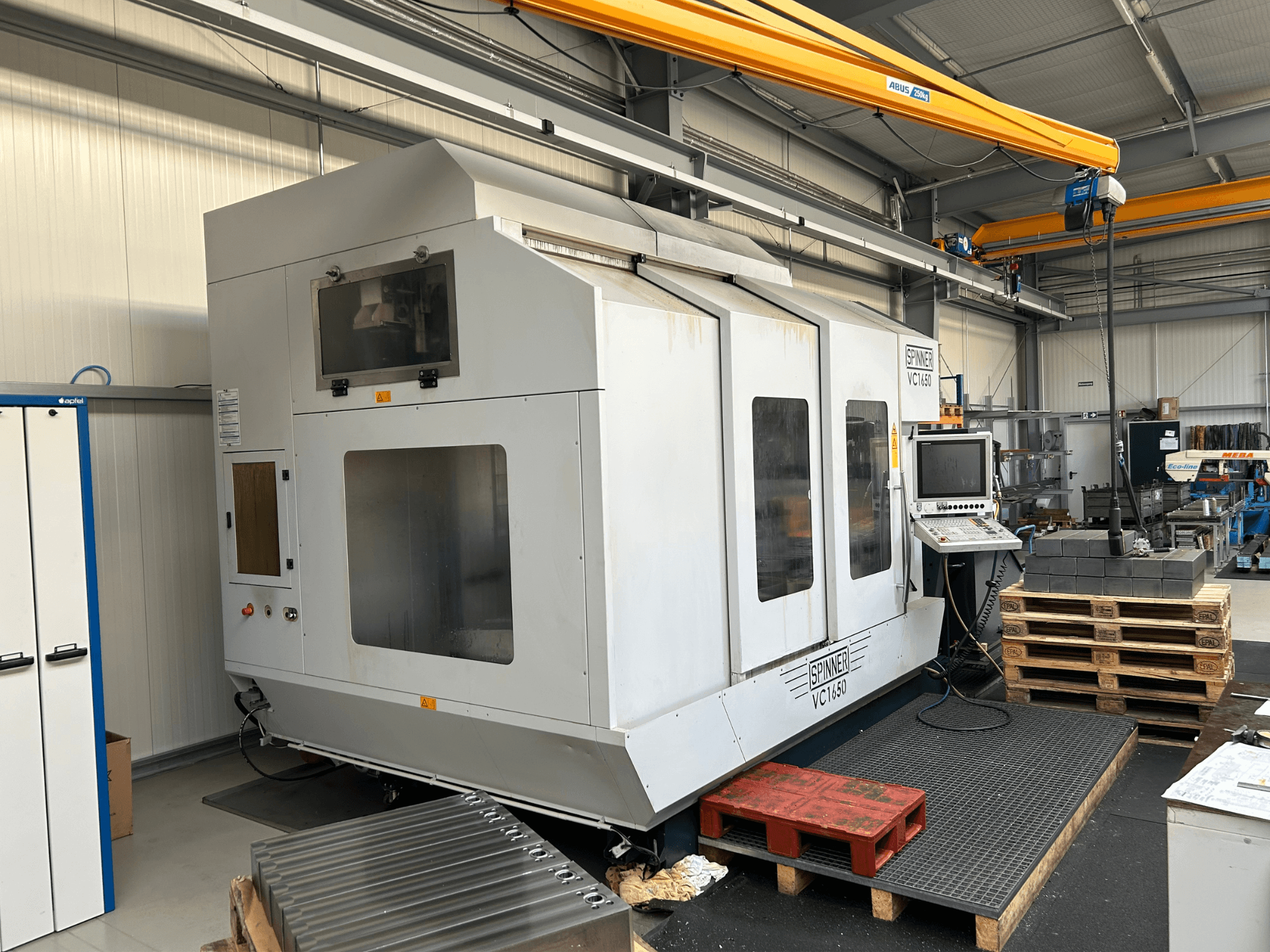

SPINNER - VC 1650-5A-9DE-MIL-SPI-2018-00001

• Ruošinio lietimo zondas: Blum TC52 sistema su belaidžiu ryšiu, skirta zonduoti ruošinius ir nustatyti nulinio taško nuokrypius arba matmenis.

• 360° pasukamas stalas: skersmuo 900 mm - 870x870 mm kairėje pusėje

• Papildomas prispaudimo stalas dešinėje: 650x870 mm

• Automatinis įrankių keitiklis kairėje pusėje, skirtas 96 įrankiams

• Didžiausias įrankio ilgis: 400 mm

• Didžiausias įrankio skersmuo: 120 mm (150 mm, kai gretimos pozicijos laisvos)

• Didžiausias įrankio svoris: 15 kg

• Dinaminis variklio sukimosi greitis: 9000 aps/min.

• Didelio sukimo momento versija: 464 Nm (S6 25%); galia: 35 kW/68 kW (S1/S6)

• Važiuoklės: X=1650 mm, Y=820 mm, Z=820 mm

• Suklio galvutės valymas nuo išpurškimo

• Aukšto slėgio plovimas: 70 barų TW su papildomu 350 l aušinimo skysčio rezervuaru, aukšto slėgio siurbliu ir gravitaciniu popieriniu filtru

• 5 ašių tiksliojo apdirbimo centras

• Automatinis kinematinis matavimas su zondo ciklais

• Trimatės įrankio korekcijos ir geresnės apdirbamo paviršiaus kokybės funkcijos

• Įrankių laikiklis turi būti užsakomas atskirai

• Dviejų atspalvių dažymo danga RAL 7035/5008

• Reikalingi išlyginamieji elementai ant staklių lovio

• Apie 14 000 įjungimo valandų

  Apie 6000 suklio valandų

TNC 620/TNC 640 "Heidenhain" programinės įrangos parinktis su šiomis funkcijomis:

- Automatinis sukamųjų ašių matavimas ir kompensavimas naudojant galutinio vartotojo jutiklinio zondo ciklus

- Ciklu išmatuotos kinematinės vertės automatiškai perkeliamos į mašinos parametrus

- Automatinis žurnalo failo, skirto kinematiniams matavimams įvertinti, generavimas - Staklių tikslumo optimizavimas atliekant sukamąjį ir 5 ašių apdirbimą

- Matavimams atlikti reikalingas ruošinio jutiklinis zondas ir kalibravimo sfera

TNC programinės įrangos parinktis: 5 ašių vienalaikė interpoliacija ir 3D apdirbimas

TNC 620 / TNC 640 "Heidenhain" programinės įrangos parinktis; "Išplėstinis funkcijų rinkinys 2"

su šiomis funkcijomis: - 5 ašių vienalaikė interpoliacija

- Išlaikyti įrankio antgalio padėtį judant pasukamajai ašiai kompensuojant linijinius ašies judesius

TCPM funkcija su išplėstiniais TCPM veikimo nustatymais

- Trimatės įrankio korekcijos funkcijos

- Funkcijos ruošinio paviršiaus kokybei gerinti

3D modelis VC1650HV (5 ašių versija)

CAD/CAM programoms STEP formatu;

Duomenys pateikiami kompaktiniame diske; įskaitant sąrankos planą ir imitacinį modelį

Sąsajos parengimas "Blum" infraraudonųjų spindulių zondams TC50/TC52/TC54-20

Mašinoje sumontuotas imtuvo blokas IC56 ir įvertinimo elektronika IF59, skirti "Blum" ruošiniams prijungti arba

įrankių zondus. Sąsaja vienu metu gali valdyti iki dviejų jutiklinių zondų sistemų, t. y. kai vienu metu montuojamas ruošinys ir įrankių zondas, ši pozicija reikalinga tik vieną kartą.

Frezavimo staklių ruošinių zondas, "Blum TC52" sistema

Įkišamas į suklį su belaidžiu ryšiu su CNC valdikliu, kad būtų galima zonduoti ruošinius ir nustatyti nulinio taško poslinkį arba ruošinio matmenis.

BE įrankio laikiklio. Įrankių laikiklį reikia užsisakyti atskirai.

SU 1 zondo rankena 3x30 mm.

NAUJOJI 2 VERSIJA su infraraudonųjų spindulių imtuvu IC56

SK50 įrankių laikiklis TC52 jutikliniam zondui

Našumo apdirbimo centras SPINNER VC1850-SA-3 (8K50)/Heidenhain TNC640

5 ašių aukščiausios klasės apdirbimo centras su

360° pasukamuoju stalu, 870 x 870 mm, kairėje darbo zonos pusėje

Tvarus prispaudimo stalas dešinėje darbo zonos pusėje, 660 x 870 mm

Pasukama ašis frezavimo galvutės viršuje +11-110° kampu

su "Heidenhain TNOS40/19" valdikliu

Dinaminis variklis su sukliu iki 9 000 aps/min: DIDŽIOJO SUKIRPIMO VERSIJA HT: M-464 Nm (88 25 %); P436 kW/68 kW (81/86)

X1050 mm Y=20 mm 2-820 mm

Įrankio kūgio dydis 50 pagal DIN 6871-A. Strypai pagal DIN 60872-A. Suklio kūgio išmušimo įtaisas. Kairėje staklių pusėje integruotas automatinis 96 įrankių keitimo įtaisas.

Keitiklio šliaužiklis, skirtas perjungti į horizontalųjį suklį.

Didžiausias įrankių ilgis 400 mm; didžiausias įrankių skersmuo 120 mm arba 150 mm su laisvai stovinčiais įrankiais, maks. 15 kg.

Linijinis kreipiklis visose trijose ašyse.

Reikalingi reguliavimo elementai ant staklių lovio išlyginimui. Visiškas apsauginis gaubtas + darbo zonos apšvietimas.

Dokumentai: Dokumentai, susiję su darbo vieta: Vienspalvių dažų apdaila, dvispalvis RAL 70355006.

Medienos drožlių transporteris VC1850 versija A2-right TR

Priekyje po mašina. Į dešinę. Išvažiuojantis,

Turi du integruotus sraigtinius konvejerius, skirtus drožlėms transportuoti iš darbo zonos į drožlių transporterį.

VC1650-TNC620/TNC640 tiesioginės X/Y/Z matavimo sistemos

VC1650 VC serijos modeliui su "Heidenhain" valdikliu

Centriškai sumontuotos tarp kreipiančiųjų, kad būtų užtikrintas optimalus tikslumas.

Rekomenduojama didelio tikslumo apdirbimui ir mažesniam temperatūros nuokrypiui.

Elektrinis paruošimas HD 70 bar

aukšto slėgio praplovimui 70 bar.

Ši padėtis reikalinga aukšto slėgio rezervuarui / aukšto slėgio plovimo sistemai įrengti.

Aukšto slėgio praplovimas 70 bar TW (pagalbinis bakas) V2 350 litrų

Papildomas aušinimo skysčio bakas su MTS20-80 aukšto slėgio siurbliu ir gravitaciniu popieriniu filtru.

talpinis lygio jungiklis

Frezavimo staklėms būtinas aušinimo skysčio tiekimo per spindulį paruošimas iš suklio pusės (11069P elementas).

BASEIKO TŪKŠTUMAS apie 350 litrų

Išsiurbimo anga 250

Elektrostatinio oro valytuvo jungiamoji jungtis, skersmuo 250T

NC programinės įrangos parinktis "Apdorojimo plokštumos pasukimas ir sukamojo stalo apdirbimas"

- XY plokštumoje užprogramuoto kontūro projekcija į cilindro korpusą

- Automatinis sukamosios ašies pastūmos normos mm/min apskaičiavimas, priklausomai nuo įrankio atstumo iki

sukimosi ašies centro

Apskritimas 3 ašyse su pasukta apdirbimo plokštuma (neapdorotas apskritimas)
