SPINNER - U5-1530DE-MIL-SPI-2021-00001
Ar turite daugiau klausimų? Susisiekite su mumis!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

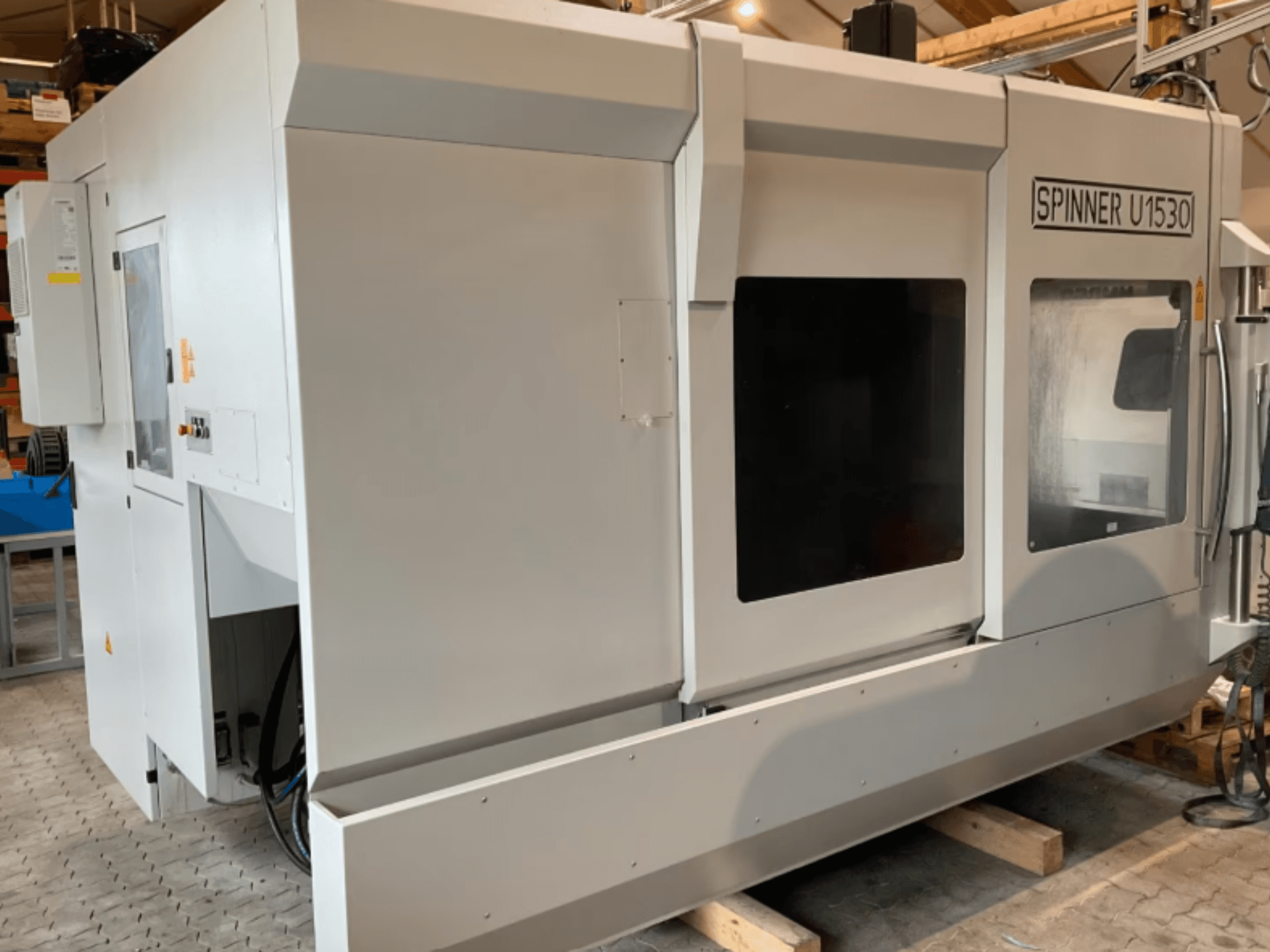

Šis 5 ašių staklės „SPINNER U5-1530“ pagamintos 2021 m. Jos pasižymi įspūdingu X ašies eiga – 1530 mm, Y ašies eiga – 530 mm ir Z ašies eiga – 465 mm. Staklės turi fiksuotą tvirtą stalą, sujungtą su 2 ašių pasukamuoju/pakreipiamuoju stalu, todėl yra dar universalesnės. Jei ieškote aukštos kokybės apdirbimo galimybių, apsvarstykite galimybę įsigyti mūsų parduodamą vertikalų apdirbimo centrą SPINNER U5-1530. Dėl išsamesnės informacijos susisiekite su mumis.
Apžvalga
- prekės ženklas: SPINNER
- metai: 2021
- MODELIS: U5-1530
- gamybos valandos: 6000
- naudojimo tipas: Frezavimas
- vietovė: Vokietija
- mašinos tipas: Vertikalaus apdirbimo centras
- valdymo bloko prekės ženklas: SIEMENS
Techninė informacija - SPINNER U5-1530
Valdymo blokas
- Valdymo ženklas: SIEMENS
- Valdymo modelis: 840D-SPIOS V1
Matmenys
- Mašinos svoris: 10500 kg
Judėjimas
- Ašių skaičius: 5
- X ašies eiga: 1530 mm
- Y ašies eiga: 530 mm
- Z ašies eiga: 465 mm
Techninės specifikacijos
- Veleno greitis: 12000 RPM
- Veleno aušinimas: Taip
- Įrankių stočių skaičius: 54
Papildoma informacija
- Ašių skaičius: 5 ašių sinchroninis
- Stalo konfigūracija: fiksuota tvirta stalo dalis (Starrtisch U-1530) kartu su 2 ašių pasukamuoju/pakreipiamuoju stalu (SPRT650 / versija T)
- Velenų greitis: iki 12 000 aps/min (išplėstinė velenų opcija)
- Veleno kūgis: SK40
- Įrankių magazino talpa: 54 pozicijos
- Tinklo trumpojo jungimo galia (SK-Netz): >= 1,6 MVA (100xPnE/R-Modul kW)
- Prijungta apkrova: 26 kVA
- Vardinė įtampa: 3~ 400 V + N + PE
- Apsaugos įtaiso vardinė srovė (In): 50 A
- Darbinė vardinė srovė (Ib): 42 A
- Tinklo dažnis: 50 / 60 Hz
- Tinklo tipas, jungimo tipas: TN-Netz (5 laidų) su įžemintu ir apkrovimu žvaigždės tašku
- Likutinės srovės jungiklis (RCCB): be FI-Schalter (rekomenduojama)
- Valdymo sistema: SIEMENS 840D-SPIOS V1 (SINUMERIK 840D sl sl SPIOS V2 platforma)
- Matavimo sistema: X/Y/Z linijiniai matuokliai (U-1530 Advanced) kartu su BLUM 3D ruošinio jutikliu ir B/C ašių matavimo sistema
- Aušinimo skysčio tiekimas per suklį (IKZ): Taip, su aukšto slėgio CTS įrenginiu ir aukšto slėgio rezervuaru (BAZ 70 bar)
- Sukamųjų ašių stabdymas: hidrauliniai stabdžiai B + C ašyse su dviejų krypčių sukamąja jungtimi (70/7 bar)
- Aplinkos temperatūros diapazonas: 15 °C < T < 35 °C
- Santykinis drėgnumas: <= 70 % esant 20 °C
- Bendras staklių svoris: ~10 500 kg (pagrindinės staklės) + ~377 kg (skiedros konvejeris) + 170 litrų aušinimo skysčio tūris
- Pagrindinė kalba: vokiečių
- Antroji kalba: anglų
- Daugiafunkcinis rankinis valdymo terminalas: įtrauktas
- Shopmill: įtrauktas
- 4 ašių apdirbimo sukamoji ašis: įtraukta
- 3D simuliacija: įtraukta
- Likusios medžiagos atpažinimas: įtraukta
- Vienalaikis apdirbimo įrašymas: Įtraukta
- Automatinio išjungimo funkcijos: Įtraukta
- Kinematikos matavimas: įtraukta
- Išplėstinis paviršius: Įtraukta
- Spline interpoliacija: įtraukta
- 2 GB papildomos atminties: įtraukta
- Liečiamojo zondo sistemos funkcijos: Įtraukta
- Aušinimo sistema + U-chip konvejeris U1530: Įtraukta
- Oro pūtimas į suklio galvutę: Įtraukta
- Suslėgtas oras per frezavimo suklį: Įtraukta
- Praplovimo pistoletas: įtrauktas
- Roboto durys, dešinės pusės: Įtraukta
- UNIROB-V2021-Interface Basis: Įtraukta
- Skaitmeninė dokumentacija: vokiečių kalba
- Kilpos kranui iškrauti: Įtraukta
- Standartinis dažymas: Įtraukta
- Elektros instaliacija: EUROPA-ST
- Sistemos hidraulinis slėgis: 68 bar
- Hidraulinis fiksavimo slėgis (4-oji/5-oji ašis): 35 bar
- Pneumatinis darbinis slėgis: 6 bar
- Suslėgto oro suvartojimas: 180 norminių litrų/min
- Maksimalus triukšmo lygis: 73 dB(A) esant įprastam darbui
*Nurodyti duomenys gali skirtis nuo faktinių verčių, tai turėtų patvirtinti prekybos atstovas.
