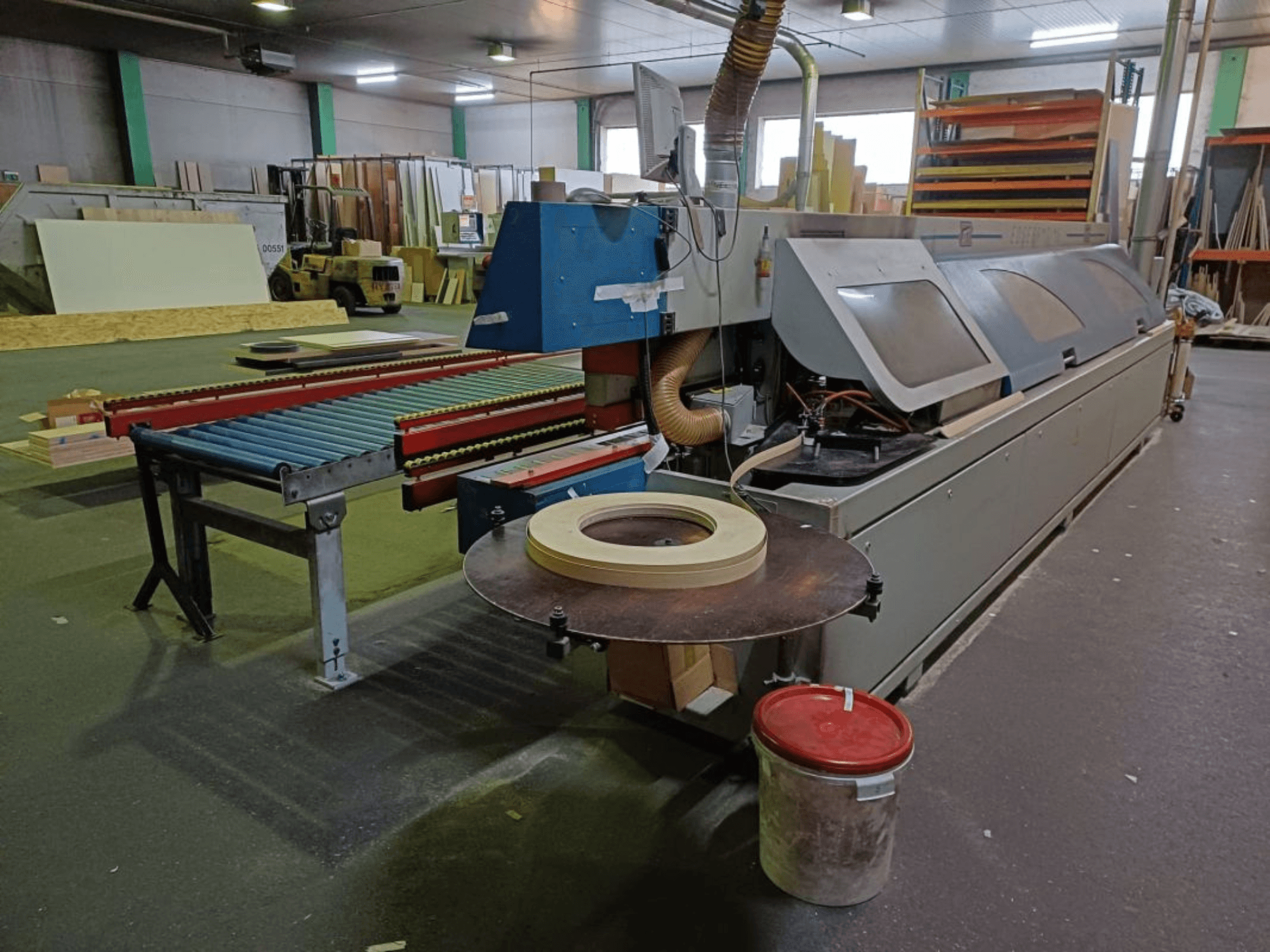

OTT - TWISTERAT-EDG-OTT-2005-00001

• Klijų naudojimas: Karšto / šalto lydymosi klijų procesas; sinchroniškai ir priešpriešiais besisukantis klijų dengimo ritinėlis

• Kraštų storis: 0,3-10 mm

• Ruošinio storis: 8-60 mm

• Ruošinio plotis: mažiausiai 70 mm

• Ruošinio ilgis: ne mažiau kaip 150 mm

• Darbinis slėgis: 6 barai

• Padavimo galia: 3,0 kW

• Padavimo greitis: 14-20 m/min

• Elektros jungtis: 1: Įranga: 3x 400 V, 50 Hz

• Ištraukimo reikalavimas: Ø180 mm, esant 20 m/s = 35 m³/min.

• Oro judėjimo greitis (mažiausias): 20 m/s

• Suslėgto oro sąnaudos: apie 300 l/min

Apdorojimo įrenginiai / įranga mašinoje:

• Sujungimas:

  • 2 x 2,2 kW, n=14 600, 250 Hz; du darbiniai velenai, valdomi pagal programą

• Kombinuotojo klijavimo įrenginys:

  • Viršuje sumontuotas keičiamos talpos bunkeris, skirtas EVA, PUR karštiesiems klijams arba valymo granulėms; bunkerio talpa 2,5 l

• AKM (automatinis kraštų žurnalas):

  • Automatinis briaunų sandėlis su optiniu stebėjimu fiksuoto ilgio juostų briaunoms

• Uždengimas:

  • 2 x 0,8 kW, n=12 000, 200 Hz; automatinis pasukimas 0°/5°; 2 HM pjovimo diskai Ø140 x 3,2 x 16, z=34

• Išlyginamasis frezavimas:

  • 2 x 0,7 kW, n=12 000, 200 Hz; vienpusis zondavimas; 2 keičiamos peilių galvutės HF70 su kietlydinio antgaliais, Ø70 x 20 x 16, z=4

• Smulkusis frezavimas (nuožulnusis 15°/30°/45°):

  • 2 x 0,3 kW, n=12 000, 200 Hz; dvipusis zondavimas; 2 kietlydinio keičiamųjų peilių galvutės HF70, Ø70 x 20 x 16, z=4

• AWSR (spindulys R2-R5):

  • 2 greitojo keitimo rinkiniai, skirti smulkiajam frezavimui, 2 x 0,3 kW; 2 kietlydinio indeksuojamų plokštelinių frezų galvutės AR73 x 16 x 16, z=3, R2-R5

• AKF (kopijavimo frezavimas):

  • Automatinis kopijavimo frezavimas su dviem atskirais darbiniais velenais galiniams paviršiams ir išilginiams spinduliams; 2 x 0,37 kW, 12 000 aps/min; įrankiai R1-R3

• Skreperio peilis:

  • 2 x karbido grandikliai, automatinis tiekimas

• Paviršiaus grandiklis:

  • 2 x karbido grandikliai, su tikslaus reguliavimo įtaisu

• PU rinkinys:

  • 5 krypčių purškimo įtaisas (2 x atskyrimo priemonė, 1 x tepalas, 2 x valymo priemonė), smulkaus poliravimo įtaisas su šluostės disku

• Kraštų valymas:

  • 2 x 0,2 kW, n=2800, 50 Hz, svyruojantys šepetėliai
