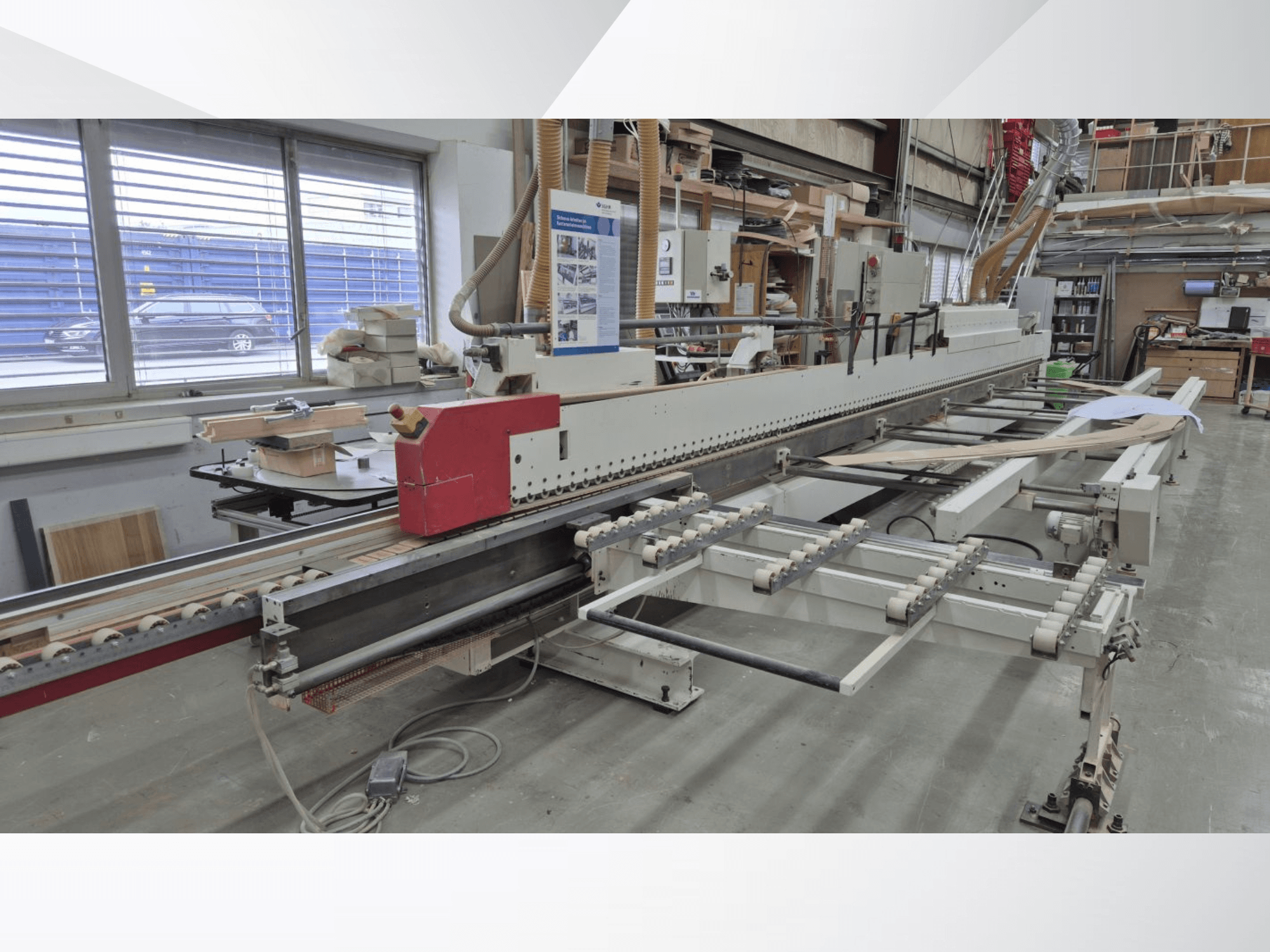

IMA - AVM/K/I/G80/822/S3R3L20DE-EDG-IMA-2003-00001

Veleninio variklio galia:

1 paruošiamojo frezavimo agregatas su 2 varikliais, kurių kiekvieno galia 3 kW

1 frezavimo agregatas su 2 varikliais, po 1 kW

1 frezavimo agregatas su 2 varikliais, po 660 W

Velenų sūkių skaičiaus diapazonas: 12 000 aps/min

Šildymo galia: 5,0 kW

Naudota vienpusė griovelių frezavimo ir briaunų apdirbimo staklė

Pagaminta: 2003 m.

Skirta frezavimui, briaunų apdirbimui ir išpjovų apdailai – tik ant suformuotų / iš anksto išpjautų durų ir be išpjovų durų

Kairioji staklė (fiksuotas stabdiklis kairėje pusėje)

Visas apdorojimas per 3 praėjimus:

Vertikalus kraštas: apie 70 mm

Frezavimo griovelių klijavimas: apie 60 mm

Tvirtas staklių pagrindas, skirtas agregatams laikyti

Pavaros greitis – apie 5–25 m/min., mechaninis tolydus reguliavimas

Transportavimo grandinė su plastikinėmis plokštelėmis, apie 80 mm pločio, su automatine centrine tepimo sistema

Rankiniu būdu reguliuojamas viršutinis spaudimas su 80 mm pločio V-formos diržu

Įvedimo stalas

1 horizontalus, rankiniu būdu reguliuojamas, nešildomas padavimo ribotuvas

1 valdomas išankstinio frezavimo agregatas, nesisukantis, be sekimo

Klijavimo agregatas, skirtas pasirinktinai naudoti tiesiems kraštams arba minkštam formavimui, keičiant klijų padavimo įrenginį

Briaunų medžiaga:

Juostelės: iki 1,3 mm

Ritininė medžiaga: 0,4–3 mm

Masinio medžio juostelės: 6 mm

Juostelių ilgis, maks.: 2550 mm

Juostelių aukštis: 14–80 mm (priklausomai nuo klijų naudojimo)

Rankinis šoninis reguliavimas, skirtas pneumatiniam judamajam klijų užtepimui

Rankinis aukščio reguliavimas nuo -15 mm iki +10 mm

1 klijų padavimo sistema, 0,8 l, maks. krašto aukštis 70 mm, tiesus kraštas su pneumatine greito fiksavimo sistema, „Chem-Coat“, elektroninis temperatūros reguliavimas

1 karštojo klijavimo klijų padavimas 0,8 L su greitojo fiksavimo mechanizmu, maksimalus krašto aukštis 80 mm, minkštas kraštas, „Chem-Coat“, su temperatūros reguliavimu ir juostų valdymo bloku

1 automatinis „Quickmelt“ karštojo klijavimo įrenginys

1 dvigubas krašto medžiagos dėklas, skirtas iki 3,0 mm storio medžiagai, rankiniu būdu montuojamas ant vienos ritės dėklo

1 įdubos formavimo presavimo zona, skirta krašto medžiagos prispaudimui prie įdubos, su:

15 kW aktyvacijos bloku, skirtu krašto medžiagos reaktyvavimui išpjovos formavimui

pneumatiniu būdu valdomu formavimo įrankiu apatiniam krašto sulenkimui

pneumatiniu būdu valdomu formavimo įrankiu visai išpjovai

papildomais spaudimo ritiniais kraštų sritims su grioveliu

elektropneumatinį šoninio poslinkio įrenginį visai spaudimo zonai

1 horizontalus reguliavimas su mechaniniu skaitmeniniu rodmeniu

1 apipjaustymo agregatas su 2 viršutiniame slėgio bloke sumontuotais varikliais, skirtas priekinio ir galinio krašto bei juostelės išsikišimo apipjaustymui, kad būtų apipjaustyta lygiagrečiai arba su nuožulnia briauna

1 frezavimo agregatas su 2 varikliais, su aukščio sekimu, šoniniu sekimu, skirtas frezavimui lygiagrečiai su paviršiumi iš apačios ir viršaus, pasukamas 30° kampu

1 frezavimo agregatas su 2 varikliais, su aukščio sekimu, šoniniu sekimu, skirtas tiksliai frezuoti iš apačios ir viršaus, pasukamas 30° kampu

Pastaba: Techniniai duomenys ir aprašymai yra tuo metu galiojusio užsakymo patvirtinimo kopijos. Informacija pateikiama tik informaciniais tikslais ir nėra privaloma
