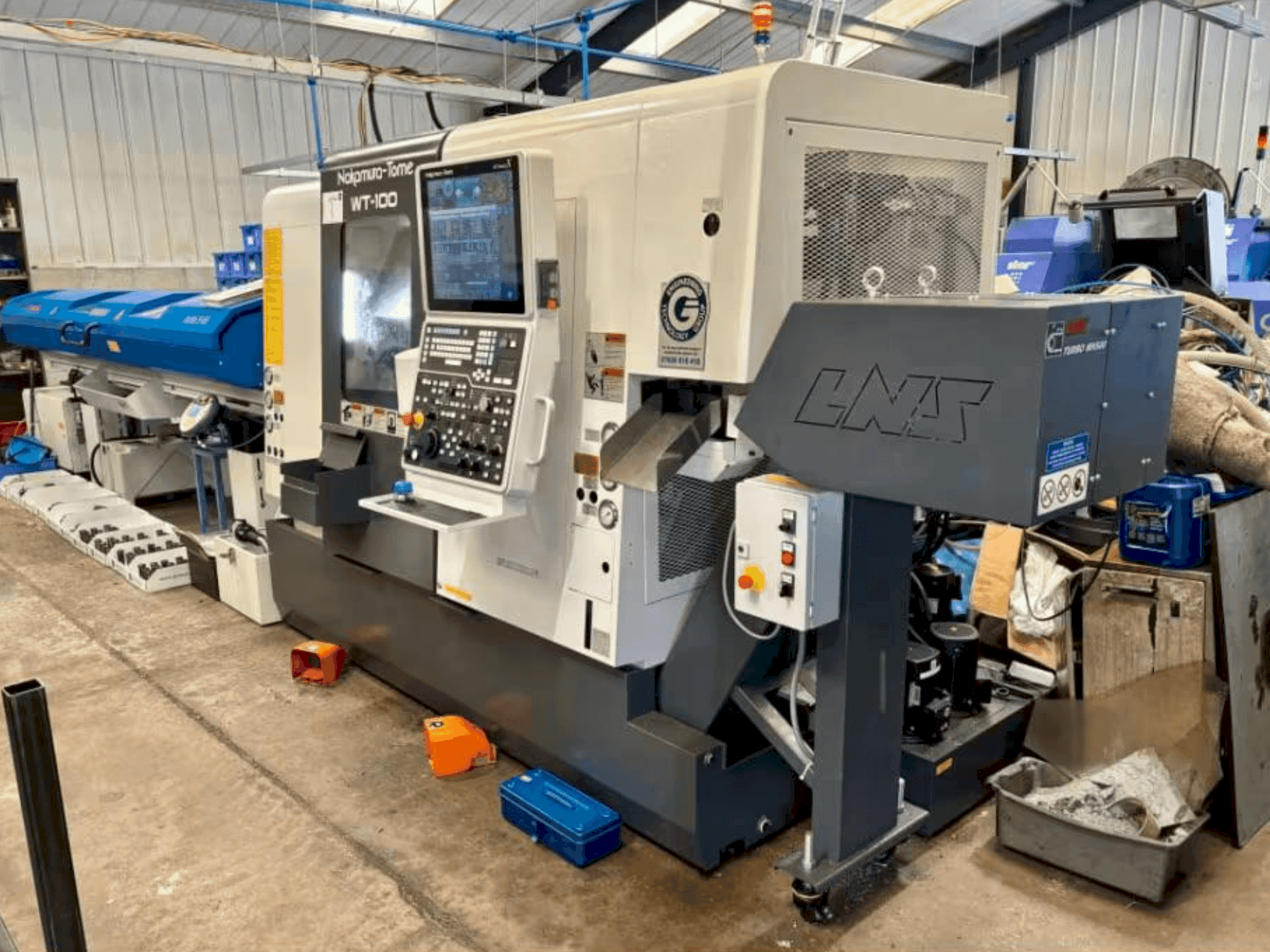

NAKAMURA - WT-100IT-TUR-NAK-2019-00001

Pagrindinis velenas:

• Suklio nosis: A2-5

• Priekinė anga: Ø56 mm

Papildomas suklys:

• Sūkių skaičius: 6 000 aps/min.

• Suklio nosis: A2-5

• Priekinė anga: Ø56 mm

Atstumas tarp verpstės antgalių: 735-210 mm.

Sraigtų našumas (pagrindinis/išorinis): Ø42 mm

Bokšteliai:

• Tipas: Būgnas: Dodekagoninis būgnas (12 stočių)

• Indeksavimo padėtys: 24

• Standartinis tekinimo skersmuo: Ø170 mm

• Didžiausias sukimo skersmuo: Ø190 mm

• Maksimalus apsisukimo ilgis: 503 mm

Įrankiai:

• Įrankis: įvoriniai griebtuvai: Įrankiai: Hardinge A2-5 65DL

• Tekinimo įrankio kotas: 20 × 20 mm

• Tekinimo strypo skersmuo: Ø25 mm

• Varomojo įrankio sukimosi dažnis: 6000 aps/min (7,1 / 2,2 kW variklis)

Ašių eigos:

• X1 / X2: 135 mm

• Z1 / Z2: 503 mm

• C ašis: 0,001° žingsnis

Greita eigos sparta:

• X1 / X2: 16 m/min

• Z1 / Z2: 40 m/min
