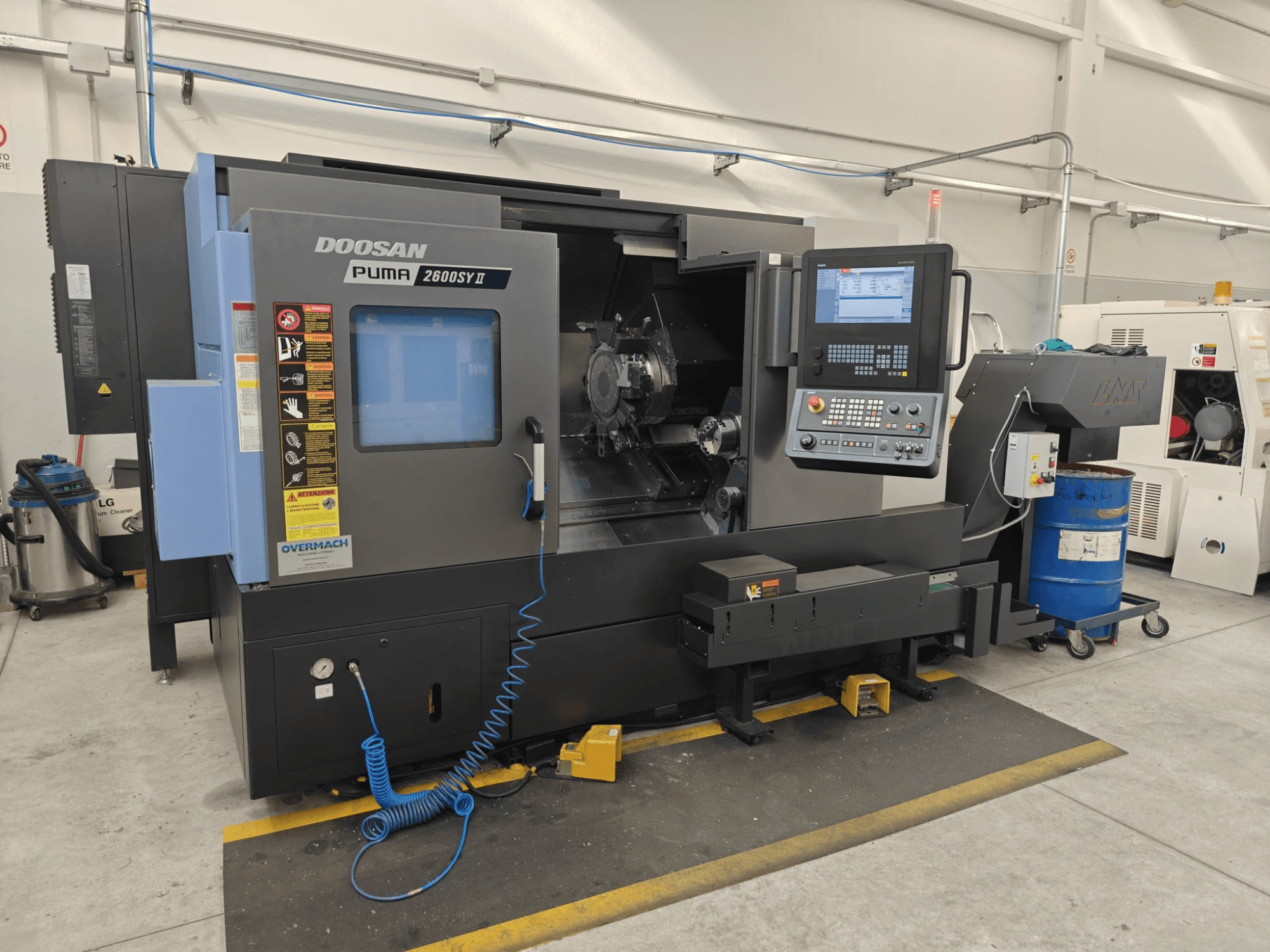

DOOSAN - PUMA 2600 SY IIIT-TUR-DOO-2020-00003

• Valdomos ašys: X, Z, Y, B, C1, C2

• Pasviręs stalas: 30°

Eiga ir greitasis poslinkis

• B ašies (pagalbinio suklio) eiga: 830 mm

• C1 ašis: ±360°

• C2 ašis: ±360°

• Greitasis poslinkis (X / Z / Y / B): 30 / 30 / 10 / 30 m/min

Pagrindinis suklis

• Spindulio galas: ASA A2-8

• Hidraulinis griebtuvas: 254 mm, 3-žandis

• Maks. sukimo momentas: 730 Nm

• Veleno skylė: 91 mm

• Traukimo vamzdžio vidinis skersmuo: 82 mm

• Integruotas įmontuotas veleno variklis

• C1 padėties nustatymo skiriamoji geba: 0,001°

Pagalbinis velenas

• Velenėlio galas: ASA A2-5

• Hidraulinis griebtuvas: 170 mm, 3-žandis

• Sukimosi greičio diapazonas: 60–6 000 aps/min

• Variklio galia: 18,2 kW

• Maks. sukimo momentas: 220 Nm

• Velenėlio skylė: 62 mm

• Traukimo vamzdžio vidinis skersmuo: 50 mm

• Įmontuotas variklis

• C2 padėties nustatymo skiriamoji geba: 0,001°

• Detalės išstūmimo eiga: 120 mm

Apdirbimo pajėgumas

• Maks. posūkis virš stalo: 780 mm

• Maks. apsisukimo skersmuo prie priekinių durelių: 680 mm

• Maks. apsisukimo skersmuo virš vežimėlio: 630 mm

• Maks. tekinimo skersmuo: 376 mm

• Maks. tekinimo ilgis tarp centrų: 760 mm

• Maks. strypo skersmuo, pagrindinis velenas: 81 mm

• Maks. strypo skersmuo, pagalbinis velenas: 49 mm

• Frezavimo nuokrypis nuo centro (Y ašis): 105 mm (±52,5 mm)

• Maks. konsolinio ruošinio svoris: 260 kg

• Maks. ruošinio svoris naudojant pagalbinį suklį: 520 kg

Revoliucinis stovas ir varomieji įrankiai

• Revoliucijos tipo: BMT-65

• Revoliucijos pozicijų skaičius: 24

• Įrankių stotys: 12 (visos 12 varomos)

• Indeksavimo trukmė: 0,15 / 0,65 sek.

• Tekinimo įrankio matmenys: 25 × 25 mm

• Išgręžimo įrankio talpa: Ø50 mm / Ø32 mm

• Varomojo įrankio greitis: 50–5 000 aps/min

• Varomojo įrankio galia: 4,1 / 7,79 kW

• Maks. varomojo įrankio sukimo momentas: 79,8 Nm

• ER-32 talpa: Ø3–20 mm

• Tvirtas sriegimas: Taip
