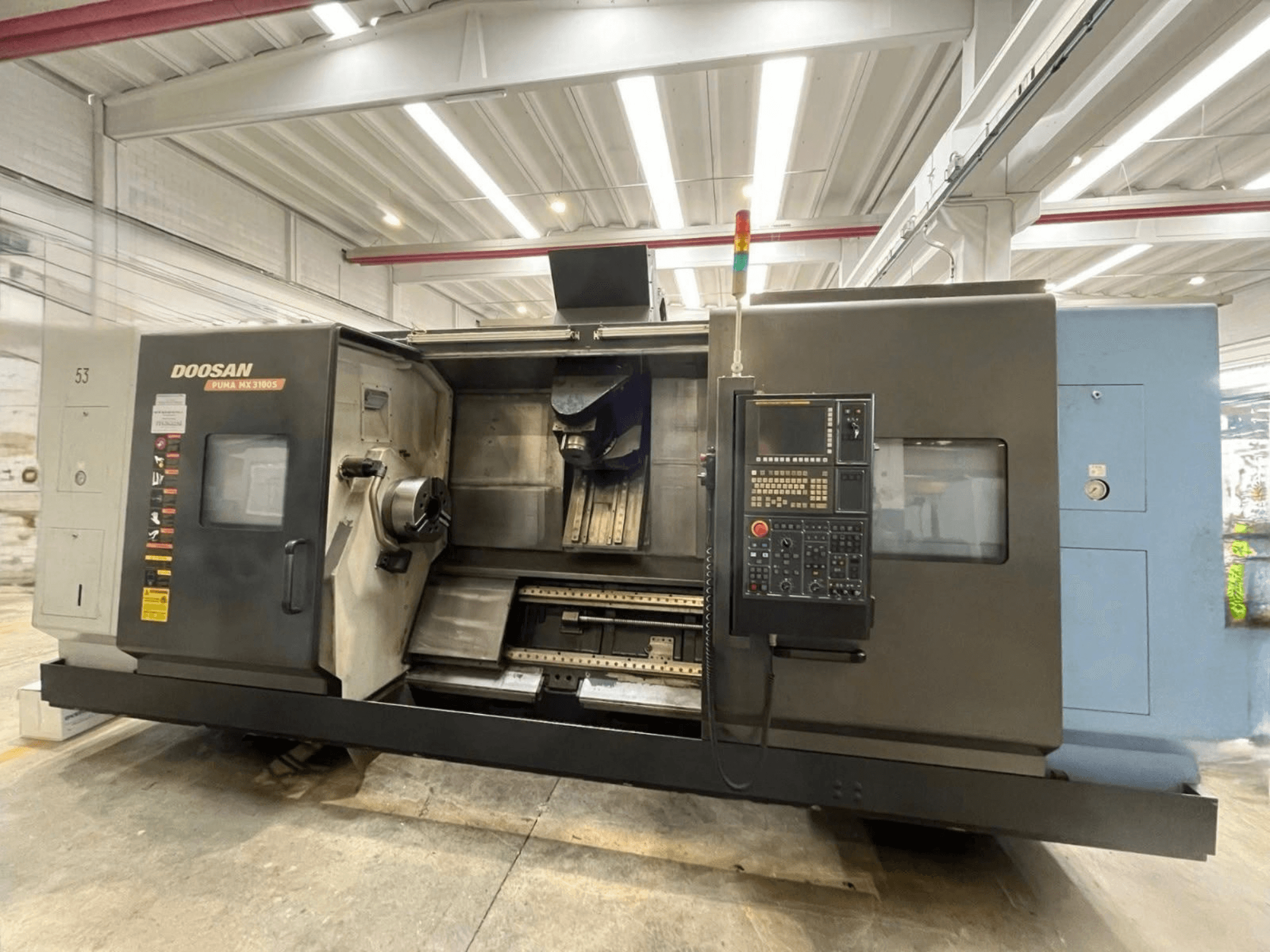

DOOSAN - PUMA MX3100IT-TUR-DOO-2012-00007

• Stalas: ketaus, su linijinėmis ritininių kreipiklių sistemomis visose ašyse

Kairysis velenas (pagrindinis)

• Spindulio galas: ASA A2-11

• Griebtuvas: hidraulinis 3-žandinis, Ø315 mm

• Maksimali galia: 238 aps/min

• Maksimalus sukimo momentas: 1 003 / 1 203 Nm

• Įmontuotas veleno variklis; priekinis guolis, Ø 160 mm

• Velenėlio skylė: 115 mm; traukimo vamzdžio vidinis skersmuo: 103 mm

• C1 padėties nustatymas: nuolatinis/interpoliuotas, 0,001° skiriamoji geba, hidraulinis suklio fiksavimas

Dešinysis velenas (pagalbinis)

• Velenėlio galas: ASA A2-8

• Spyruoklinis griebtuvas: hidraulinis 3-žandis, Ø254 mm

• Sukimosi greitis: 40–4 000 aps/min

• Variklio galia (žemas/aukštas elektroninis diapazonas): 15/22 kW | 22/26 kW

• Maksimali pasiekiama galia nuo: 450 aps/min

• Maksimalus sukimo momentas: 398 / 539 / 700 Nm

• Įmontuotas veleno variklis; priekinis guolis Ø130 mm

• Velenėlio skylės skersmuo: 86 mm; traukimo vamzdžio vidinis skersmuo: 77 mm

• C2 padėties nustatymas: tolygus/interpoliuotas, 0,001° skiriamoji geba, hidraulinis veleno fiksavimas

Ašių eiga

• B (viršutinės revolverinės galvutės pasukimas): 240° (±120°)

• A (dešiniojo veleno poslinkis): 1 550 mm

• C1/C2 (veleno pasukimas): ±360°

Greitasis poslinkis / padavimai

• X1 / Z1 / Y: 36 / 36 / 26 m/min

• A ašis: 30 m/min

• B ašies pasukimas: 42 aps/min

• C1 / C2 ašys: 400 aps/min

• X1/Z1 interpoliacijos poslinkis: iki 500 mm/ap.

Pasukama viršutinė revolverinė galvutė / frezavimo velenas

• B ašies varoma pasukama galvutė su „Roller Gear Cam“ (RGC) mechanizmu

• Apdirbimas kairiuoju arba dešiniuoju velenu

• B ašies skiriamoji geba: 0,001°; iki 4 ašių sinchroninis valdymas su „FANUC 31i-A“

• „Hirth“ mechaninis fiksavimas: galvutės pasukimas 5°; suklio pasukimas, kai naudojami daugiašoniniai įrankiai – 30°

• Veleno sąsaja: Capto C6 (dvigubas kontaktas)

• Sukimosi greitis: 60–12 000 aps/min

• Variklio galia (žemas/aukštas elektroninis diapazonas): 10/15/18,5 kW | 15/18,5/22 kW

• Maksimali galia nuo: 1 500 aps/min; maksimali sukimo jėga: 64 / 96 / 118 Nm

• Įmontuotas variklis; oro jutiklis, patvirtinantis įrankio įtvirtinimą

• Centralizuota aušinimo sistema; tvirtas sriegimas

Automatinis įrankių keitiklis

• Tipas: ant grindų montuojamas, dviejų rankų; ilgas „Z“ kryptimi judantis įrankių dėklas

• Pavaros: servovariklis, varantis įrankių keitimo svirtį ir įrankių grandinės sukimąsi

• Kūgio forma: Capto C6

• Įrankių keitimo laikas: nuo įrankio iki įrankio – 1,8 s; nuo drožlių iki drožlių – 10 s

• Maksimalus įrankio skersmuo: 130 mm (gretimas tuščias) / 90 mm (gretimas užimtas)

• Maksimalus įrankio ilgis: 400 mm

Apdirbimo pajėgumas

• Maksimalus apdirbimo skersmuo virš lovio: 1 000 mm

• Maksimalus apsisukimo skersmuo virš vežimėlio: 700 mm

• Maksimalus tekinimo skersmuo nuo griebtuvo: 670 mm (viršutinė galvutė 0° kampu) / 760 mm (viršutinė galvutė pakreipta)

• Maksimalus tekinimo ilgis tarp centrų: 1 500 mm

• Maksimalus atstumas tarp suklio galiukų: 1 540 mm

• Y ašies skylės pralaidumas: Ø230 mm (±115 mm)

• Maksimalus strypo skersmuo: kairėje Ø102 mm; dešinėje Ø76 mm

• Maksimalus neparemto ruošinio svoris: kairėje 400 kg; dešinėje 220 kg

Aušinimo skystis ir standartinė įranga

• Aukšto slėgio aušinimo skysčio tiekimas per viršutinį suklį: 12 bar

• Išorinis aušinimo skysčio tiekimas į viršutinį suklį: 8 bar

• Aušinimo skysčio bako talpa: 580 litrų

• Automatinė tepimo sistema

• Centralizuota hidraulinė sistema su aukšto efektyvumo aušintuvu

• Elektros spintelė su šilumokaičiu

• Darbinės zonos apšvietimas; trispalvė avarinė / būsenos lemputė

• Montavimo įranga; CE atitikties deklaracija

FANUC 31i-A CNC funkcijos

• 10,4 colių spalvotas LCD ekranas; išplėsta klaviatūra

• Rankinis „Guide-i“ dialoginis programavimas

• Mažiausias programuojamas žingsnis: linijinis 0,001 mm; sukamasis 0,001°

• Elektroninis rankinis reguliatorius: stacionarus ir nešiojamas

• Įrankių kompensavimas: 499 poros

• Pastovus paviršiaus greitis; tvirtas sriegimas

• Poliarinė / cilindrinė / sraigtinė interpoliacija; 3D koordinačių konversija

• „FANUC Custom Macro B“; 10 lygių paprogramių įterpimas

• Programų atmintis: 512 KB; iki 1 000 programų

• Sąsajos: RS-232C, atminties kortelės lizdas, Ethernet

• Kairiojo ir dešiniojo suktuvų sinchronizavimas

Papildoma įranga

• Atskirų detalių konvejeris: atverčiamas, išmetimas į dešinę
