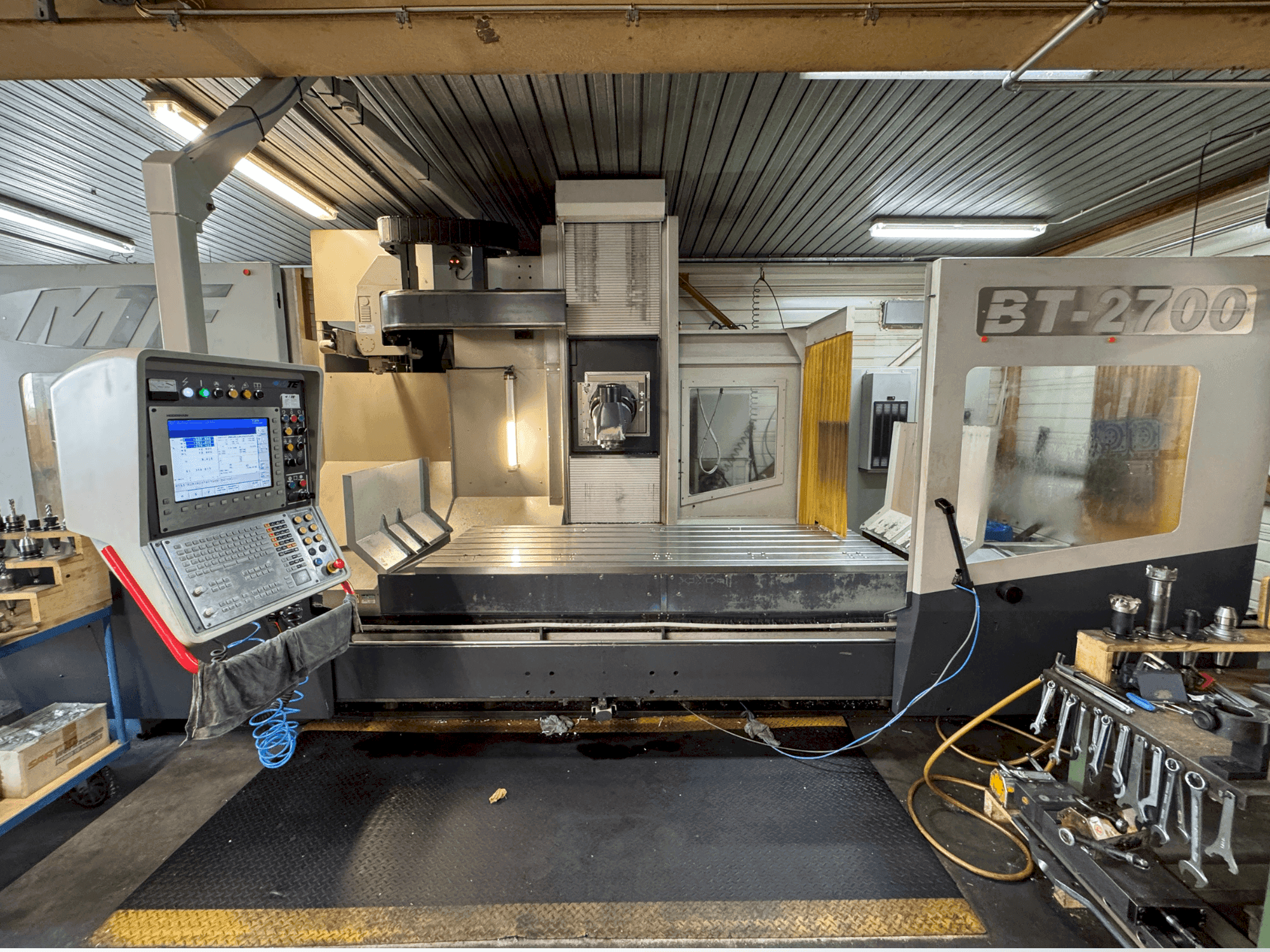

MTE - BT-2700DE-MIL-MTE-2015-00001

Papildoma įranga

• - Hidraulinė sistema / Aušinimo įrenginys su temperatūros reguliatoriumi / Aušinimo tepimo sistema Valdymo spinta su apšvietimu ir oro kondicionavimo įrenginiu / Teleskopinis dangtis / Darbo zonos apšvietimas / Apsauginė tvora ir apsaugotos prieigos durys

Papildoma informacija

Mašinos privalumai

• Techninės mašinos privalumai:
  • - Prispaudimo stalo / prispaudimo paviršiaus ilgis: 2700 mm / plotis: 1000 mm
  • - Maksimali pavaros galia: 32 kw nuo 198 aps. /min. / maksimalus sukimo momentas: 1120 nm (pastovus iki 376 aps. /min. ) / greičio diapazonas: 0–6000 aps. /min. / veleno greitis 6000 aps. /min. : mažas diapazonas 0–984 aps. /min. , vidutinis diapazonas 918–2456 aps. /min. , didelis diapazonas 2404–6000 aps. /min.
  • - Cnc valdymas su 15,1 colio plokščiu ekranu ir pasukama valdymo švytuokle
  • - 32000 valandomis

Papildoma informacija

• - Keliamoji galia / eiga: X ašis (išilginė eiga): 2500 mm Z ašis (vertikali eiga): 1250 mm (pasirinktinai) Y ašis (šoninė eiga): 1200 mm (pasirinktinai) Prispaudimo stalas / prispaudimo paviršius: Ilgis: 2700 mm Plotis: 1000 mm Didžiausia transportavimo apkrova: 9000 kg Konstrukcija: Įstriža (sukasi 2 plokštumose) Greičio diapazonas: 0–6000 aps./min. Žingsnio / pasukimo padėtys: 2,5 x 1 (su Hirth krumpliaračiu) 144 padėtys įstriža jungtis, 360 padėčių vertikali jungtis Įrankių laikiklis: DIN 69871 AD Įtempimo smeigė: DIN 69872 A forma Kūgis: DIN 69871 Įrankio prispaudimo jėga: 15000 N Pavara Pagrindinis velenas: Variklis / Gamintojas: Heidenhain pagrindinio veleno pavara Didžiausia pavaros galia: 32 kW nuo 198 aps./min. Didžiausias sukimo momentas: 1120 Nm (pastovus iki 376 aps./min.) Greičio valdymas/pavara: 3 greičiai (aušinami alyva) su automatiniu perjungimu Veleno greičiai 6 000 aps./min.: mažas diapazonas 0–984 aps./min., vidutinis diapazonas 918–2 456 aps./min., didelis diapazonas 2 404–6 000 aps./min. Ašių pavaros ašių padavimai: Ašių pavaros varikliai: Heidenhain (skaitmeninės pavaros) Didžiausia greitoji eiga: (X/Y/Z ašys) 25 000 mm/min. Didžiausia darbinė pastūma: (K/Y/Z ašys) 15 000 mm/min. Didžiausias vidutinis pagreitis: 2 minutės* Didžiausia padavimo jėga: (X/Y/Z ašis) 21 500 N Ašių pavaros sistemos: X ašis (išilginė) Rutulinis sraigtas (iš anksto įtemptas) ® 63x40 mm Z ašis (vertikali) Rutulinis sraigtas (iš anksto įtemptas) © 50x20 mm Y ašis (skersinė) Rutulinis sraigtas (iš anksto įtemptas) ® 50x20 mm Prispaudimo stalas/stalo paviršius: T formos griovelių skaičius: 7 T formos griovelių dydis: mm22 H12 Atskaitos griovelis: mm22 H 7 Tarpas tarp T formos griovelių: 140 mm Reikalinga erdvė: Ilgis apytiksliai Aukštis apytiksliai Plotis apytiksliai BT 2700 (ties = 1250 mm) (ties Y = 1200 mm) Staklių svoris: Svoris BT 2700 kg Prijungta apkrova: apytiksliai 7200 mm (be skersinio konvejerio + 1280 mm) apytiksliai 3250 mm (be įrankių keitiklio) apytiksliai 4900 mm apytiksliai 18500 mm KVA apytiksl. 45 Pagrindinė staklių įranga: HEIDENHAIN ITNC 530 (HSCI) CNC valdymo sistema su 15,1 colio plokščiu ekranu ir pasukama valdymo švytuokle, skirta staklių valdymui priešais ir už staklių. Staklių lova, prispaudimo stalas, staklių kolona ir vertikalus balnas pagaminti iš GG30 lamelinio grafitinio ketaus, siekiant pagerinti slopinimo savybes. Frezavimo slydiklis pagamintas iš aukštos kokybės sferoidinio grafitinio ketaus GJS-500, siekiant užtikrinti maksimalų standumą ir tokiu būdu maksimalų slydimo ašies mechaninį tikslumą. Automatinė frezavimo galvutė pagaminta iš lieto plieno (GS 60) su įstriža konstrukcija, pakreipiama, 2,5° / 2,5° (pasirinktinai 2,5° x 1°) ir 4000 aps./min. greičiu (pasirinktinai 3000/6000 aps./min.). Veleno orientavimas per NC valdymą. Alyva aušinama pagrindinio veleno pavarų dėžė, 3 pakopų su automatiniu perjungimu, maksimali galia 32 kW ir maksimalus sukimo momentas 1520 Nm. Pavarų dėžės krumpliaračiai yra spiraliniai. Krumpliaračiai pagaminti iš Chromo-nikelio plienas, grūdintas ir preciziškai šlifuotas. INA linijiniai recirkuliaciniai ritininiai guoliai visose 3 ašyse X ašis (ilgiai): 10 vnt., tipas: INA RUE 45 EL Z ašis (vertikali): 4 guoliai, tipas: INA RUE 55 EL Y ašis (skersinė): 8 vnt., tipas: INA RUE 45 EL ir papildomos plokščios kreipiančiosios kaip slopinimo slydimo slydimo sistemos Hidraulinė sistema: „Rexroth“ Aušinimo įrenginys su temperatūros reguliatoriumi reduktoriaus alyvai aušinti. Pagrindinė veleno pavara ir ašių pavaros per „Heidenhain“ kintamosios srovės variklius (skaitmeninius) „Heidenhain“ linijinio matavimo sistema (0,001 mm) visose ašyse Hidraulinis atsvaras vertikalioje ašyje Frezavimo slydimo ... ir oro kondicionavimo įrenginys Teleskopinis dangtis, skirtas apsaugoti X ašies kreipiamąsias ir pavaros mazgus Nešiojamas elektroninis rankinis ratas „Heidenhain HR-410“ su ašies parinkimu Automatinis temperatūros kompensavimas Papildomas elektrinis kojinis pedalas rankiniam įrankių keitimui Apsauga nuo purslų iš 4 pusių su dideliu stebėjimo langeliu. Stumdomos durys staklių priekyje gali būti atidaromos per visą tvirtinimo stalo ilgį. Papildomos stumdomos durys darbo zonos gale. Stumdomos durys yra aprūpintos saugos jungikliais pagal CE reglamentus ir integruotos į staklių avarinio stabdymo grandinę. Apsauginė tvora „Fell“ Apsaugo galinę staklių zoną saugiomis prieigos durimis Darbo zonos apšvietimas Dažų spalva: grafito pilka RAL 7024 / agato pilka RAL 7038 Vertikalios staklių eigos pailginimas nuo Z = 1000 mm iki Z = 1250 mm Skersinės staklių eigos pailginimas nuo Y = 1000 mm iki Y = 1200 mm Automatiškai pasukama frezavimo galvutė įstrižai, su 2,5° x 1° padalijimu (Hirto dantų profilis) Greitis 6000 aps./min. BIG Plus įrankio velenas: Įrankio velenas turi vienu metu kūgį ir plokštumos kontaktą įrankiui. Oro aušinimas per veleną: Įrankio aušinimui per įrankio centrą (IKZ) pagal DIN 69871 AD formą galima tiekti suslėgtą orą. Oro aušinimas per aušinimo skysčio purkštukus (išorinis): Oro tiekimas į įrankį/ruošinį kaip alternatyva aušinimo skysčio tiekimui per išorinius aušinimo skysčio purkštukus ant įrankio veleno. Minimalus tepimo kiekis „Lubrix“ sistema: Įrankio aušinimui ir tepimui per įrankio centrą (IKZ) pagal DIN 69871 AD formą galima tiekti alyvos ir oro mišinį. Automatinis įrankių keitiklis HN: Mašinos versija su automatiniu įrankių keitikliu, sumontuotu ant mašinos stovo. Maks. įrankio skersmuo: Maks. įrankio skersmuo su laisvomis pagalbinėmis ertmėmis dėtuvėje: 125 mm 250 mm Maks. įrankio ilgis: 380 mm Maks. įrankio svoris: 20 kg Drožlių konvejeris: Drožlių konvejeris, sumontuotas išilgine mašinos kryptimi tarp mašinos stovo ir tvirtinimo stalo, lankstinė juostinė konstrukcija. Išmetimas dešinėje. Antrasis drožlių konvejeris: Drožlių konvejeris, sumontuotas išilgine mašinos kryptimi. Mašina priešais staklių stalą, lankstinė juosta. Išmetimas dešinėje. Skersinis konvejeris: Bendras staklių ilgis sumažintas 1300 mm, naudojant kairėje pusėje esantį lankstinį juostinį konvejerį su galiniu išmetimu. Paprasta apsauga nuo taškymosi: Mašinoje įrengta paprasta apsauga nuo taškymosi, o ne standartinis saugos ir apsaugos nuo taškymosi gaubtas: Didelės stumdomos durys su stebėjimo langeliais sumontuotos staklių stalo priekyje ir dešinėje gale. HH TS 460 radijo matavimo zondų sistema: Heidenhain TS632 radijo matavimo zondų sistema leidžia patikimai elektroniniu būdu išmatuoti ir išlyginti ruošinius visose frezavimo galvutės padėtyse dėl neriboto radijo bangų signalo perdavimo naudojant praktiškus matavimo ciklus. - TS460 radijo matavimo zondų sistema Dvikryptis aktyvinimas Status kūgis DIN69871 SK40 M4 zondo kaištis (keraminis velenas), ilgis = 53 mm - Radijo imtuvas Lanksti antena su TNC jungtimi, prijungimo kabelis (2 m) su jungtimi Heidenhain valdymui i TNC 530 HSCI jungtis X 112
