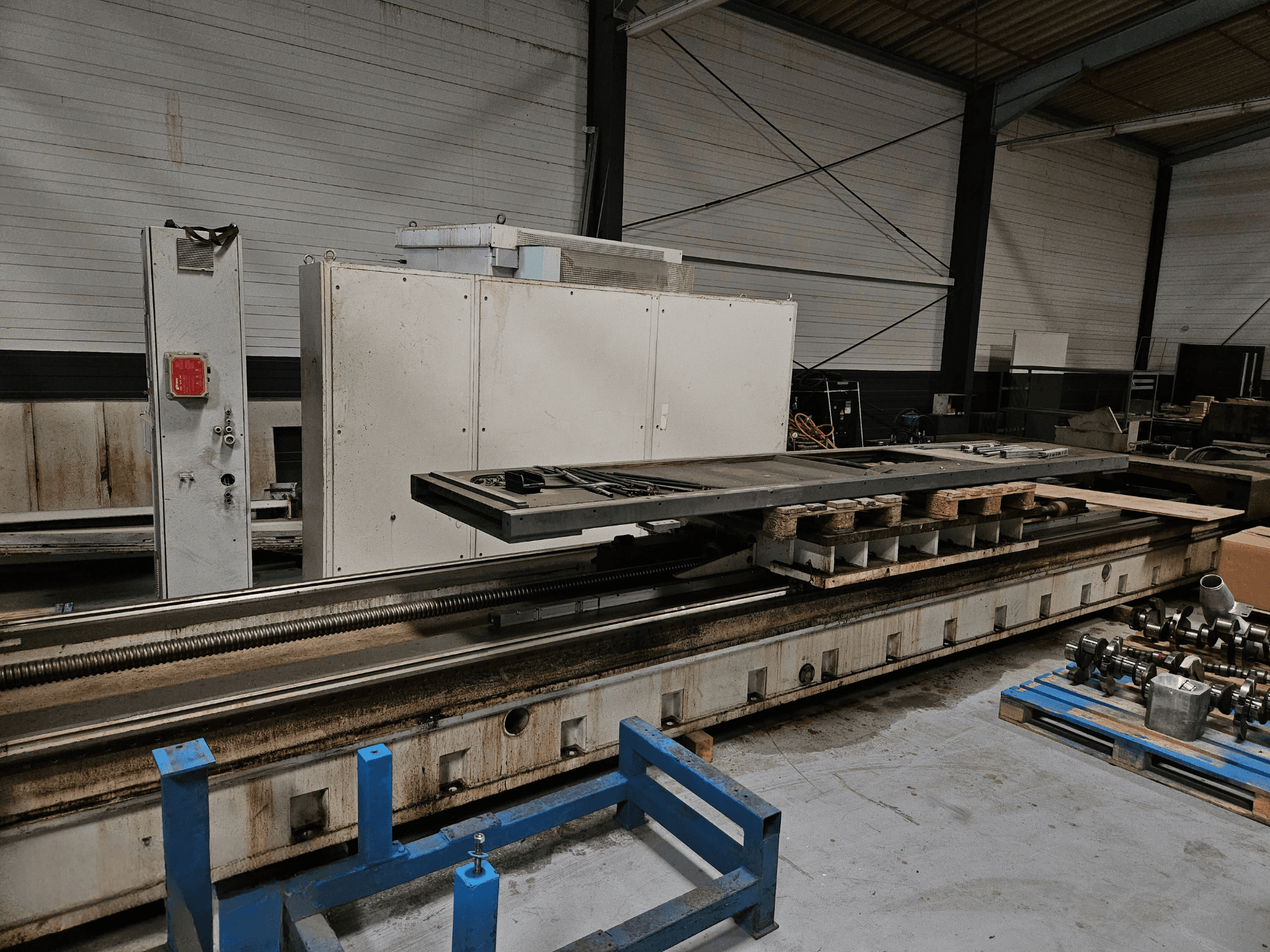

SHW - UFZ 6LDE-MIL-SHW-2008-00001

• W ašies eiga: 1500 mm

• Skaitmeninės tiekimo pavaros

  • X ašis: 2-20000 mm/min

  • Y ašis: 2-24000 mm/min

  • Z ašis: 2-24000 mm/min

• Greita eiga

  • X ašis: 20000 mm/min

  • Y ašis: 24000 mm/min

  • Z ašis: 24000 mm/min

• Suklys

  • Galvutė: Automatinė universali frezavimo galvutė

  • Pagrindinis verpstės variklis: Sraigtas: "Siemens" 1PH7 167

  • Pavarų dėžė: SĖJAMOJI: ZF 2K300 / SEW FF37 / FA47 B / KA Z37

  • Pakartojamumas: ±0,002 mm

• Įrankių keitiklis

  • Tipas: Automatinis

  • Galimybė: 150 įrankių

  • Maksimalus įrankio ilgis: 400 mm

  • Maksimalus įrankio svoris: 25 kg

  • Įrankių kūgis: SK50 DIN 69871

  • Stotelė: Stotis:

• Stalas/plokštės

  • Prispaudimo plokštės paviršius: Plokštė: 3600 x 3750 mm

• Elektronika ir valdymas

  • Valdymo skydelis: Integruotas CNC darbo platformoje

  • Servo varikliai: 1FT6 serijos "Siemens" varikliai: "Siemens" 1FT6 serijos

  • Pavaros / reguliatoriai: Indramat ECOdrive 3

  • Matavimo sistemos: Heidenhain LS 186C / LB 382C / ROD 480 / ROQ 425

  • Elektroninis slėgio jungiklis: ifm PN 5, PN 7

• Maitinimo šaltinis

  • Įtampa: 400 V, 3 fazės, 50 Hz

  • Maitinimo jungtis: apie 80 kVA

  • Pagrindinis saugiklis: 160 A (lėtasis)

  • Laidininko skerspjūvis: Vamzdžio skerspjūvis: 70 mm²

• Pneumatika ir hidraulika

  • Slėgis: 4-6 bar

  • Prijungimas: G1/4

  • Oro sąnaudos: apie 320-400 l

  • Vožtuvo gnybtas: Festo CP10+

  • Hidraulinė sistema: Hidraulinė sistema: "Bosch" su 1 x 50 l akumuliatoriumi

Papildoma įranga

• CNC sukamojo stalo įrenginys: Įranga: "Demmeler DRTN

  • Stalo paviršius: 2000 x 1800 mm

  • Didžiausias sukimosi greitis: 4 min^-1

• Susidūrimo kontrolė: Brankamp Typ CMS (1 kanalas)

• Apsauginis stabdys: Mayr Typ 891...

• Aušinimo įrenginys: Maimar H: BKW SK 250D: Schimpke DK 38 V / BKW SK 250D

• Aušinimo skysčio filtras: Knoll KF110/1100

• Alyvos filtras: ARGO D 062-156

• Medienos drožlių transporteris: Richter SP 250/63 (x2)

• Matavimo sistema: m&h 20.10 Set Multi SK50 / m&h 35.10 TS kištukas

• Tepimas: Automatinis

• Mašinos gaubtas: 3-šoninis
