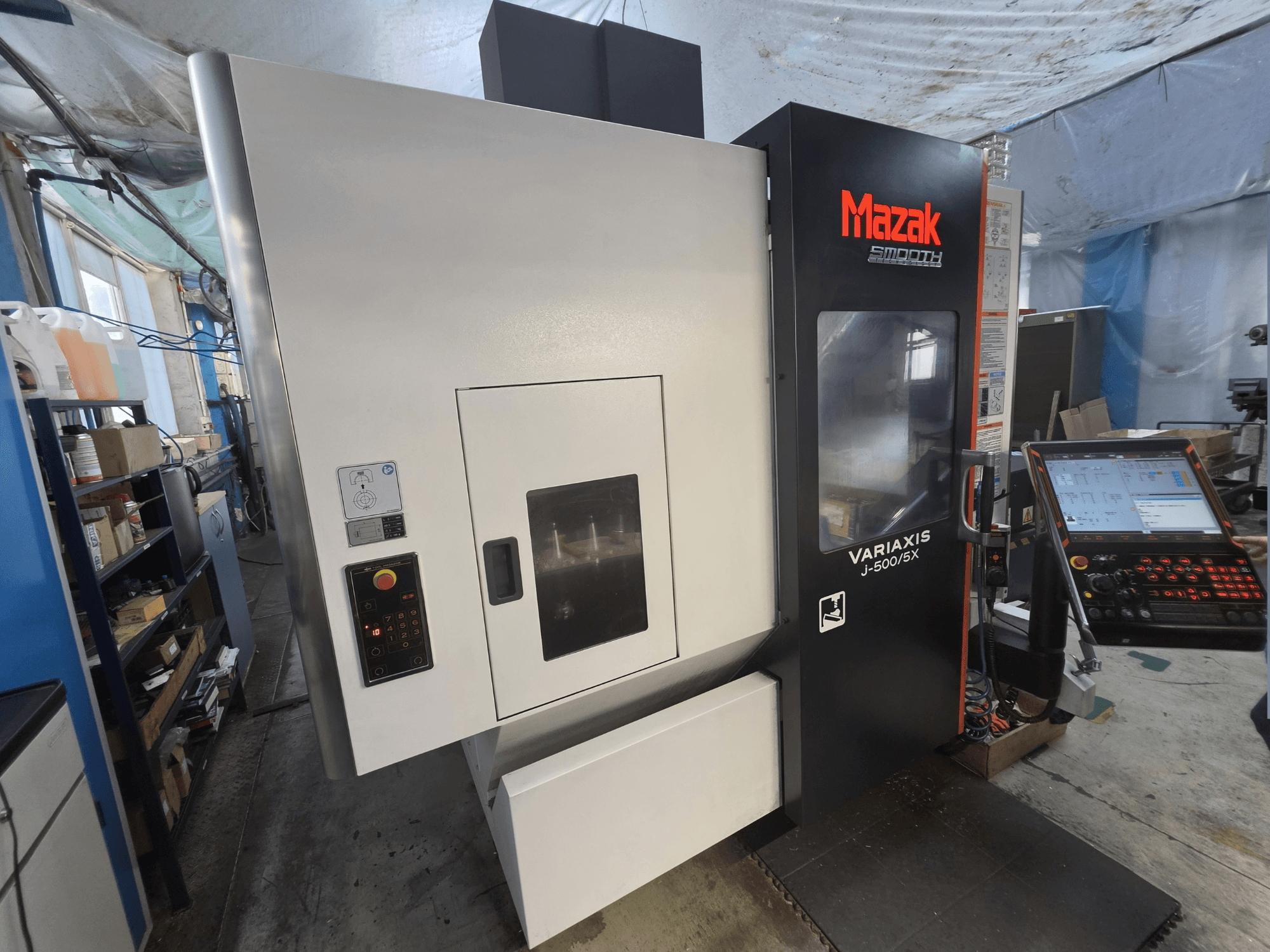

Mazak - VARIAXIS J-500/5XPL-MIL-MAZ-2022-00001

• CNC valdymas: „MAZATROL SmoothX“ su 19 colių spalvotu jutikliniu ekranu

Darbinis pajėgumas ir judesiai

• A ašies pakreipimas: nuo -120° iki +30°

• C ašies pasukimas: ±360°

• A/C indeksavimo žingsnis: 0,0001°

• Greitasis poslinkis X/Y/Z: 30 000 mm/min

• Maksimalus pjovimo poslinkis X/Y/Z: 30 000 mm/min

• A ašies indeksavimo laikas: 0,6 s per 90°

• C ašies indeksavimo trukmė: 0,55 s per 90° / 1,05 s per 180°

Stalas ir tarpai

• Pakreipiamas/pasukamas stalas (A/C ašys)

• Stalo matmenys: 500 × 400 mm

• Stalas su T-formos grioveliais (pagal galutinę konfigūraciją)

• Atstumas nuo suklio galo iki stalo paviršiaus (stalas horizontalioje padėtyje): 50–560 mm

• Atstumas nuo suklio galo iki stalo centro (stalo vertikalioje padėtyje): 40–550 mm

Velenas

• Spindulio aušintuvas su 16 l aušinimo alyvos rezervuaru

• Programuojama suklio orientacija 1° žingsniais

Įrankių magazinas ir ATC

• ATC su atkūrimo funkcija; skaitmeninis įrankių dėžės ekranas ir išorinis valdymo pultas

• Įrankių pasirinkimas: fiksuoti adresai su automatiniu trumpiausio kelio pasirinkimu

• Traukimo kaištis: „Yamazaki ANSI“

• Maksimalus įrankio ilgis: 300 mm

• Maksimalus įrankio skersmuo, kai šalia yra kiti įrankiai: 90 mm

• Maksimalus įrankio skersmuo, kai gretimos kišenės tuščios: 130 mm

• Laikas nuo vieno drožlės pašalinimo iki kito: 6,20 s

Matavimas ir tikrinimas

• „Renishaw RMP600“ radijinis ruošinio jutiklis

• „MAZA-CHECK“ sistema

• Automatinis įrankio ilgio matavimas ir įrankio lūžio aptikimas

• G37 automatinis įrankio ilgio matavimas

• Absoliučiosios padėties nustatymo sistema

Aušinimo skysčio ir drožlių valdymas

• Aukšto slėgio aušinimo skystis, tekantis per įrankį: apytikriai 15 kgf/cm² (≈14,7 bar), apytikriai 35 L/min

• Aušinimo skysčio bakas: 300 L

• Aušinimo skysčio plovimo sistema ir rankinis plovimo pistoletas

• X/Y/Z sraigtinių pavarų aušinimas

• Apdorojamo ruošinio oro srautas

Valdymas ir programinė įranga

• MAZATROL SmoothX CNC

• EIA/ISO programavimo paketas

• Vienalaikis 5 ašių valdymas

• Papildomas 5 ašių apdirbimo paketas „SmoothX“

• 3D koordinačių pasukimas

• Sklandus sinchroninis sriegimas

• G00 nuolydžio konstanta (greitojo judėjimo optimizavimas)

• Sklandus paleidimas iš naujo

• Pasvirusi apdirbimo plokštuma

• Atvirkštinis laiko padavimas

• Išplėstiniai darbo poslinkiai: 300 porų

• Kintamieji makrokomandos: 600 kintamųjų

• Greitasis apdirbimas ir išlyginimas

• Rotacinių ašių geometrinė kompensacija

• Sąsajos: USB, LAN, SD kortelė

Konstrukcija, sauga ir kitos savybės

• Elektroninis rankinis reguliatorius

• Trispalvė signalinė kolona

• Automatinis įrenginio įjungimas/išjungimas ir įkaitinimas

• Ritininiai linijiniai kreipikliai

• Uždaras korpusas su viršutiniu dangčiu; užrakintos operatoriaus durys

• Darbo zonos apšvietimas

• Pažangus saugos skydas (ISS)

• CE ženklas

Papildoma įranga

• CROWTHER dešinėje pusėje įtaisyta diržinė drožlių konvejerio sistema (skirta plieno apdirbimui)

• GX500 dulkių surinkimo įrenginys su paruošimu surinkimui

• Europos rinkai skirtas maitinimo transformatorius

• Mašinos montavimo rinkinys

• Lenkų kalba parengtos instrukcijos ir saugos etiketės
