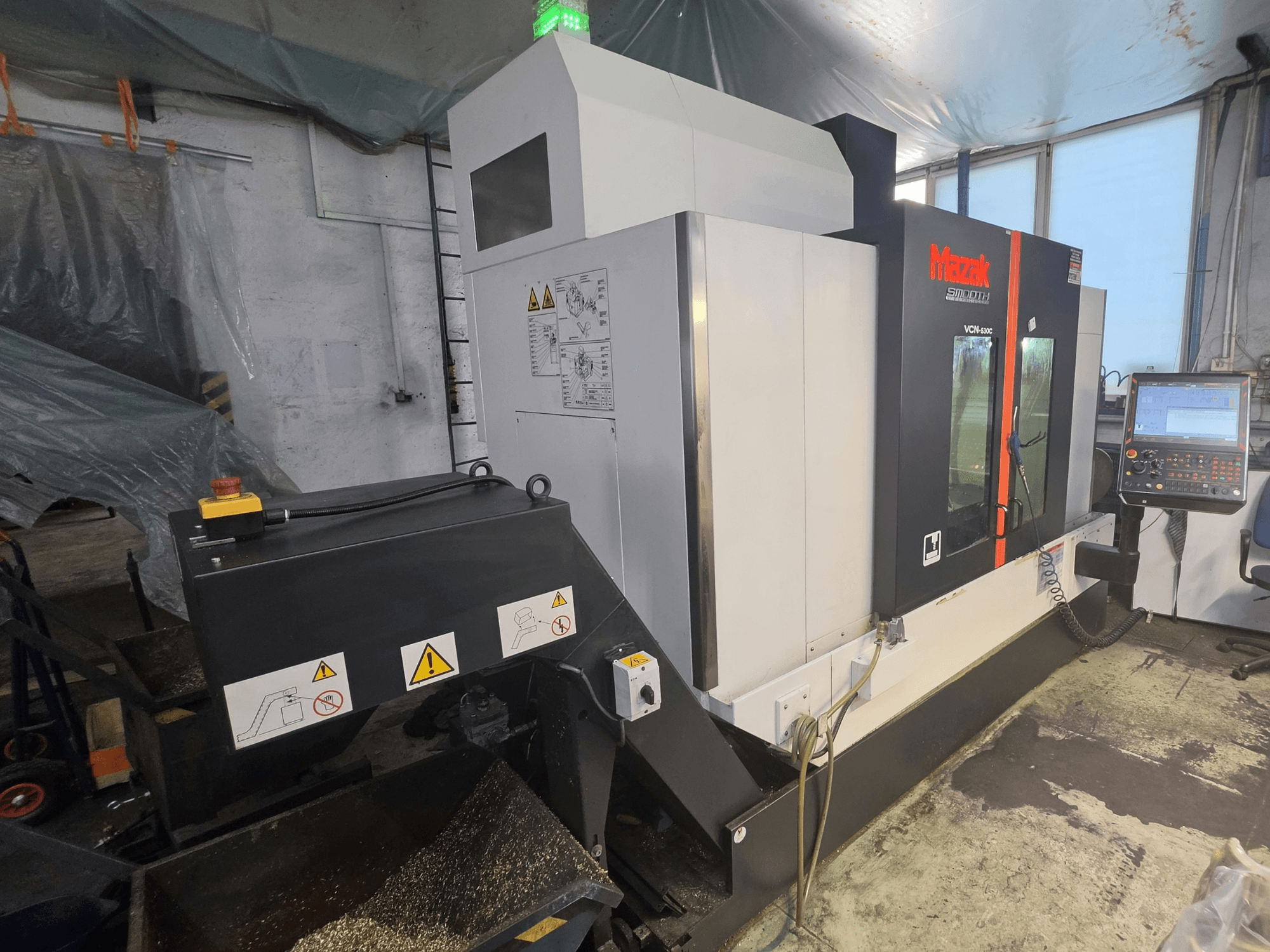

Mazak - MAZAK VCN-530CPL-MIL-MAZ-2020-00001

Darbinis plotas ir eiga

• Atstumas nuo stalo iki suklio galo: 150–660 mm

• Atstumas nuo kolonos paviršiaus iki suklio centro: 586 mm

Stalas

• Matmenys: 1 300 × 550 mm

• T-formos grioveliai: 5 × 18 mm; žingsnis 100 mm

Velenas

• Pavaros tipas: elektra valdomas dviejų diapazonų

• Veleno guolio skersmuo: 70 mm

• Pagreitėjimo laikas: 2,0 s

• Variklio galia: 18,5 kW (5 min.) / 11 kW (40 % ED) / 7,5 kW (S1)

Pajudėjimo greičiai

• Greitasis poslinkis X/Y/Z: 42 m/min

• Pjovimo poslinkis X/Y/Z: 1–42 000 mm/min

Automatinis įrankių keitiklis

• Maksimalus įrankio skersmuo: 80 mm (gretimi įrankiai) / 125 mm (gretimos lizdų vietos tuščios)

• Maksimalus įrankio ilgis: 350 mm (nuo matavimo linijos)

• Įrankio pasirinkimas: MAZATROL atsitiktinė atmintis, trumpiausias kelias

• Laikas nuo vieno įrankio iki kito: 1,3 s

Aušinimo skysčio ir drožlių valdymas

• Aukšto slėgio aušinimo skystis per suklį: apytikriai 15 kgf/cm² (~14,7 bar)

• Aušinimo skysčio bakas: 250 L

• Aušinimo skysčio praplovimas dangčiams

• Rankinis plovimo pistoletas

• Darbinio ruošinio oro srautas

• Pasirengimas rūko ištraukimui

Valdymo funkcijos ir matavimo paruošimas

• Sinchroninis sriegimas

• Maksimalus programos dydis: 8 MB

• G00 nuolydžio konstanta (greitojo judėjimo optimizavimas)

• Pasirengimas „Renishaw OMP60“ ruošinio jutikliui

Staklių matmenys

• Užimamas plotas: 2 880 × 3 102 mm

Papildoma įranga

• „Kitagawa“ NC sukamasis stalas, MR250 serija (tipas: MR250RAE13)

  • Gamybos data: 2020 m. spalis

  • Svoris: 85 kg

  • Į komplektą įeina mechaninis MR250 tvirtinimo komplektas

• CROWTHER kairėje pusėje šarnyru sujungtas diržinis drožlių konvejeris

• Papildomas darbo zonos apšvietimas

• Trispalvis LED signalinis stulpas

• Lenkų kalba parengtos instrukcijos ir saugos etiketės
