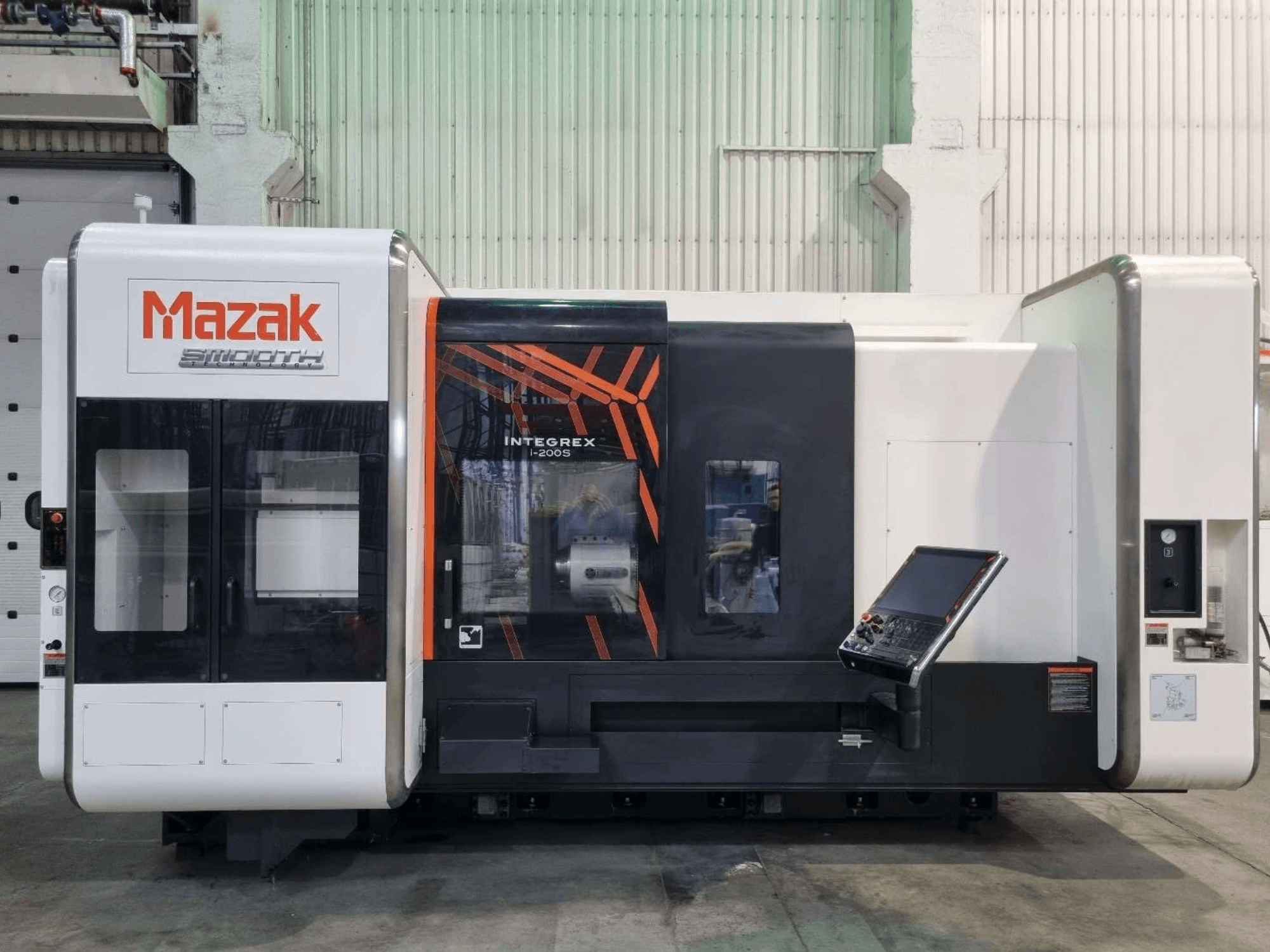

Mazak - INTEGREX i‑200 SPL-TUR-MAZ-2017-00001

• Darbo laikas: Apie 68 val.

• Galimybė įsigyti: Galimybė nedelsiant

• Pagrindinės galimybės:

  • Visiškas 5 ašių vienalaikis apdirbimas

  • Pagrindinis suklys + antrasis suklys

  • Frezavimo suklys su automatiniu įrankių keitimo įtaisu

  • Visiškas tekinimas ir frezavimas vienu nustatymu

• Našumas ir darbinis diapazonas

  • Maksimalus pasukimas: Ø658 mm

  • Pasukimas per skersinį šliaužiklį: Ø658 mm

  • Maksimalus apdirbimo skersmuo: Ø658 mm

  • Maksimalus apdirbimo ilgis: 1519 mm

  • Strypų talpa (pagrindinis suklys): Ø102 mm

  • Strypų talpa (antrasis suklys): Ø102 mm: Ø65 mm.

  • Maksimali atraminė masė (pagrindinis suklys): 650 kg.

  • Maksimali atraminė masė (antrasis velenas): 650 kg: Maksimalus galingumas: 300 kg.

• Pagrindinis velenas (HD1)

  • Griebtuvo dydis: 12"

  • Verpstės skylė: Ø112 mm

  • Variklio galia: Galingumas: 22 / 18,5 kW

  • Sukimo momentas: 883,3 / 716,2 Nm

  • Pagreičio trukmė: 1,5 min: 4.9 s

  • Oro pūtimo sistema: Į komplektą įtraukta

  • Papildoma konfigūracija: HD1 verpstė; standartinio verpstės cilindro ir griebtuvo nuėmimas

• Antrasis suklys (HD2)

  • Griebtuvo dydis: 8"

  • Didžiausias greitis: 5 000 aps/min.

  • Suklio skylė: Ø76 mm

  • Variklio galia: Sraigtas: 18,5 / 15 kW

  • Sukimo momentas: 325 / 238 Nm

  • Pagreičio trukmė: 1,5 min: 4.5 s

  • Gamyklinė parinktis: HD2 suklio sinchronizavimo funkcija

• Frezavimo suklys

  • Didžiausias greitis: 12 000 aps/min.

  • Variklio išėjimas: 24 kW

  • Aušinimas: Alyva ir oras

  • Įrankių sąsaja: HSK-A63 (T63)

  • 90° indeksavimo laikas: 0,5 s

  • Pagreitis: 1.27 s

  • Tepimas: Alyva ir oras

  • Įrankio talpa:

    • O.D. tekinimo įrankiai: □25 mm

    • I.D. tekinimo įrankiai: Ø40 mm

    • Frezavimo įrankiai: Ø125 × 400 mm

• Ašių eigos

  • W: 1574 mm

  • Greita eiga: X/Z 50 m/min; Y 40 m/min; W 30 m/min

• Įrankių sistema ir žurnalas

  • Įrankių sistema: CAPTO C6

  • Įrankių žurnalo talpa: 72 pozicijos

  • Automatinis įrankių keitimo įrenginys: Į komplektaciją įeina

  • Funkcijos: Įrankių aptikimas įrankių žurnale; perkrovos aptikimas

• CNC funkcijos ir programinė įranga

  • 5 ašių apdirbimo funkcijų paketas

  • Įrankių spindulio kompensavimas 5 ašims

  • Cilindrinė interpoliacija

  • Poliarinių koordinačių interpoliavimas

  • Sinchroninis sriegimas su frezavimo velenu

• Aušinimas ir paruošimas

  • Aušinimo skystis per įrankį: 7 MPa

  • Paruošimas alyvos rūko ištraukimo sistemai

• Svarbiausi dalykai

  • Praktiškai naujos būklės, tik ~68 darbo valandos

  • Labai turtinga gamyklinė konfigūracija

  • Visiškas 5 ašių vienalaikis apdirbimas

  • Pagrindinio ir papildomo suklio konfigūracija

  • 72 įrankių CAPTO žurnalas

  • Paruošta gamybai ir sutaupyta daug lėšų, palyginti su naujais

Papildoma įranga

• Medienos drožlių ir detalių tvarkymas

  • Šoninis drožlių transporteris - Consep tipo

  • Juostinis detalių transporteris

• Strypų padavimas ir ruošinių tvarkymas

  • LNS QLS II strypų tiektuvas

  • Strypų tiektuvo sąsajos rinkinys

  • Automatinis detalių gaudytuvas

• Filtravimas

  • SEI filtravimo įrenginys

    • Serija: JT040

    • Modelis: 40/70-V-I-R-FM

    • Metai: 2018

• Kiti priedai

  • Mašinos montavimo inkarai

  • 3 spalvų mašinos būsenos signalinė lemputė
