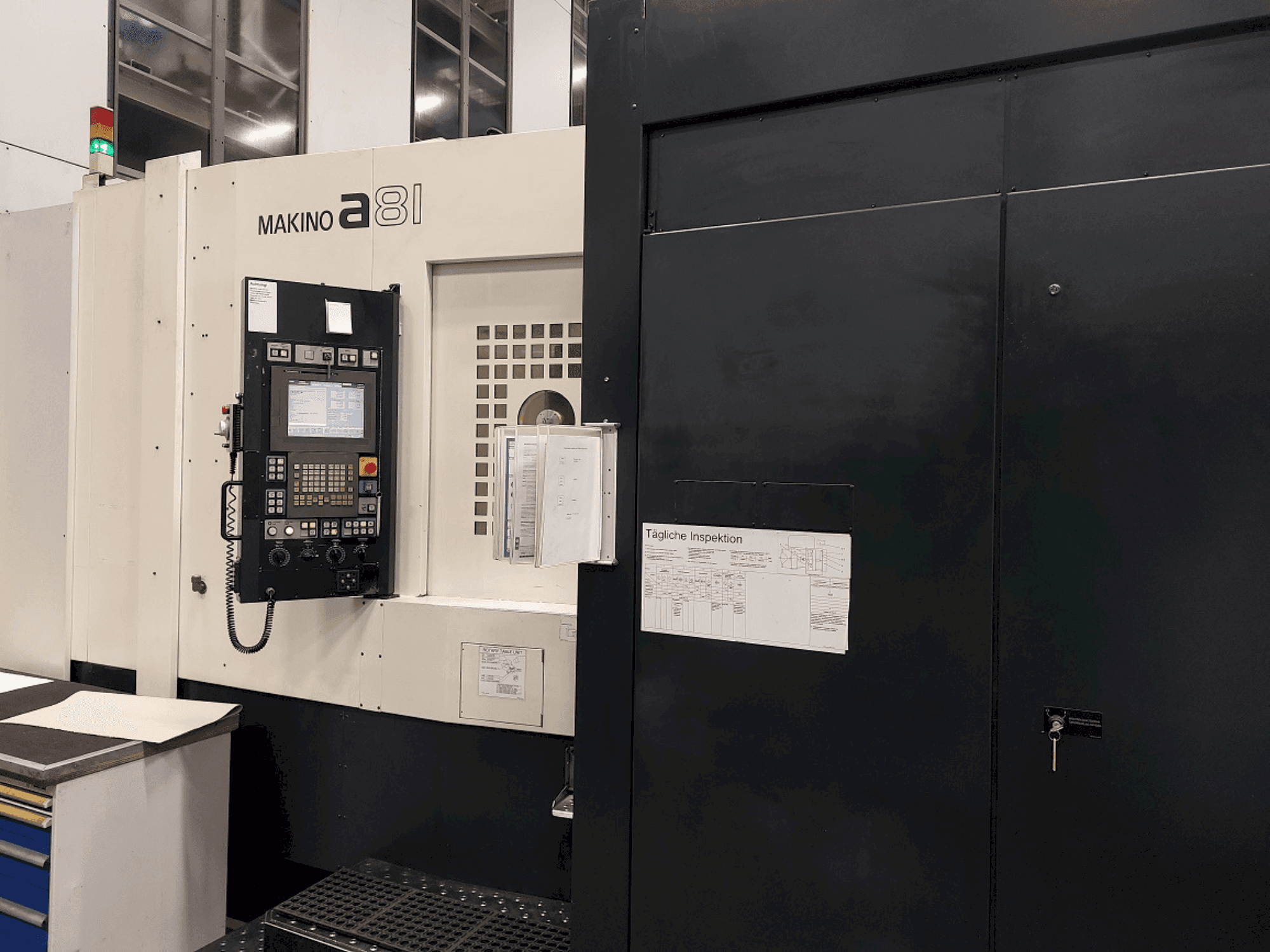

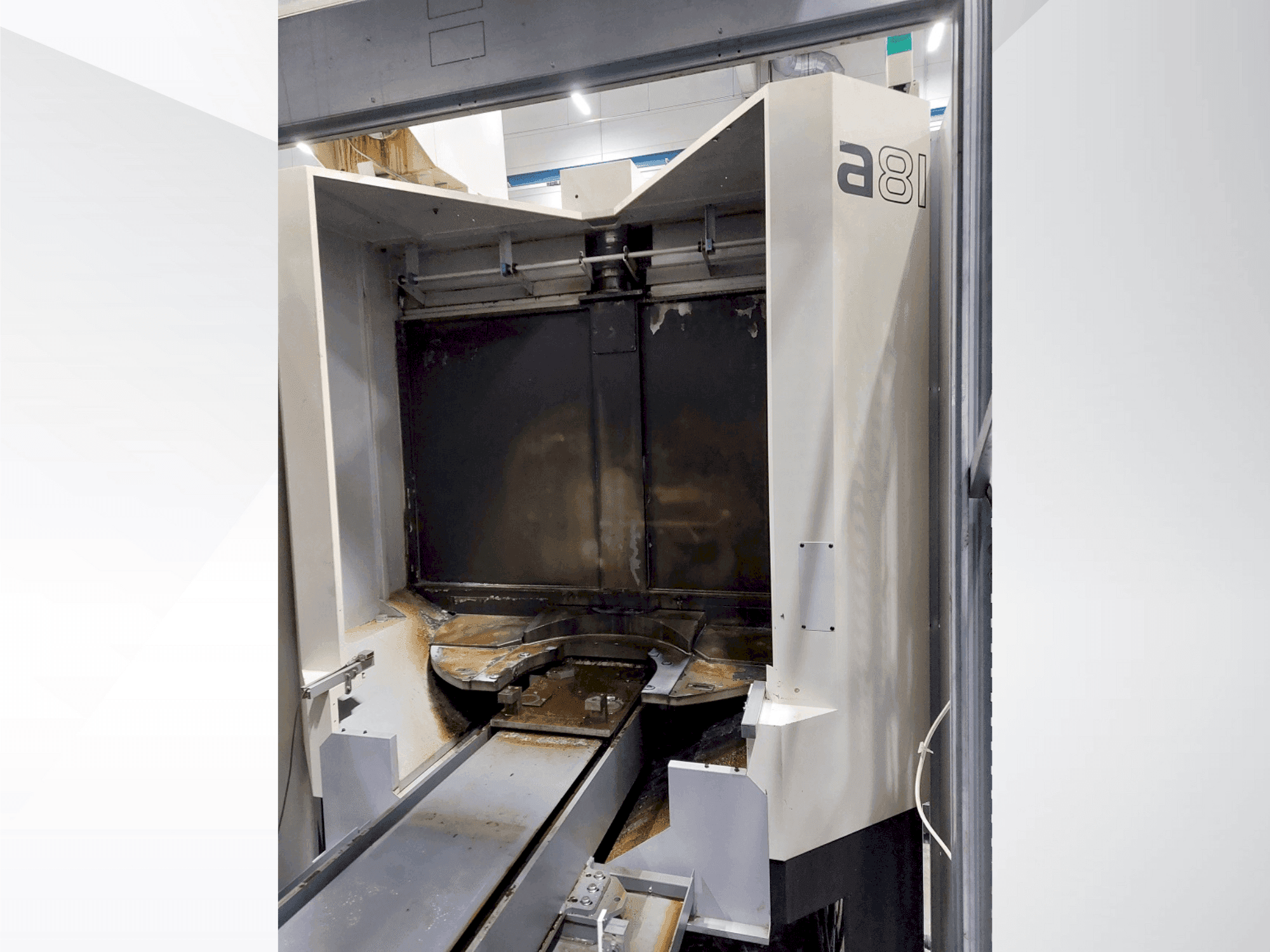

Makino - a81DE-MIL-MAK-2008-00002

Papildoma įranga

• Suklio aušinimas

• Talpyklų sistema su "Knoll" kompaktiniu juostiniu filtru, 3200 litrų

• Aušinimo skysčio tiekimas per suklį

• Alyvos rūko ištraukimas

• grandiklinis juostinis transporteris

• Konversijos rinkinys, skirtas savarankiškam darbui (šiuo metu naudojama kaip sisteminė mašina)

Mašinos privalumai

Techniniai mašinos privalumai

• Skersinis kolonos judėjimas (x ašis): 900

• Veleno bloko aukščio reguliavimas (y ašis): 800 (mm)

• Išilginis stalo judėjimas (z ašis): Stalo judėjimas (judėjimas (mm)): 1020 mm

• Leistinas pasukimo skersmuo darbo zonoje: Didžiausias leistinas sukimo skersmuo: 1000 mm

• Didž. Pasukimo aukštis nuo padėklo paviršiaus: 1300 mm.

• Padėklo dydis: 630 x 630 mm

• Padėklas - nc - sukamasis stalas su 4-ąja nc ašimi

• Įvesties skiriamoji geba: 0. 001°

• Padėties nustatymo tikslumas: ± 3 lankinės sekundės

• Įrankių žurnalas su 242 laikymo angomis

• Apšvietimas ir filtravimas:

  • Žurnalo apšvietimas (įrengtas papildomai).

  • Siurblys ir stambus filtravimas loviui ir darbo zonai praplauti.

  • 100 µm filtravimo pluoštas.

• Aušinimo sistemos:

  • Vidinis aušinimas per veleną (IKZ).

  • Slėgio pakopos iki 50 bar.

  • 40 µm dvigubo perjungimo filtras.

  • Pritaikyta montuoti išorinį aušinimo siurblį.

• Programinė įranga ir valdymas:

  • Fanuc Macro B.

  • HD-Skip funkcija.

Pasirinktinai

• Sandėliavimas ir padėklai:

  • Į komplektą įeina du padėklai.

  • Įrankių laikiklio talpa: 241 vnt.

Papildoma informacija

Maitinimo šaltinis 400 V, 3 fazių kintamoji srovė, 50 Hz Galingumas: Valdymo sistema 48 nulinių taškų parinktys ir Custom Macro B įrankių eksploatavimo trukmės stebėjimas Įrankių lūžio aptikimas Adaptyvioji tiekimo kontrolė Suslėgtasis oras per verpstę Knoll kompaktiškas juostinis filtras, 3200 litrų Magnetinis separatorius Dvigubo perjungimo IKZ filtras Aušinimo skysčio tiekimas per verpstę Suslėgtasis oras per verpstę Alyvos rūko ištraukimas Skraperinis juostinis konvejeris Valdymo sistema: "Makino Pro5" 48 nulinių taškų parinktys ir pasirinktinis makro B įrankio tarnavimo laiko stebėjimas įrankio lūžio aptikimas (lygiagrečiai pagrindiniam darbui) adaptyvioji pastūmos kontrolė konversijos rinkinys savarankiškam darbui (šiuo metu naudojamas kaip sisteminė mašina (FFS/FMS)) Padėklų keitimo įrenginys, kuriame 2 padėklai pakaitomis dedami į stotelę, esančią už darbo zonos ribų Padėklų laikiklis pasukamas, indeksuojamas 90° intervalu, 0 padėtis stebima elektroniniu būdu Kodas automatiniam programos iškvietimui įdėjus padėklą Padėklų laikymo stotelė apsaugota apsauginiu įtaisu ir elektriniu blokavimu
