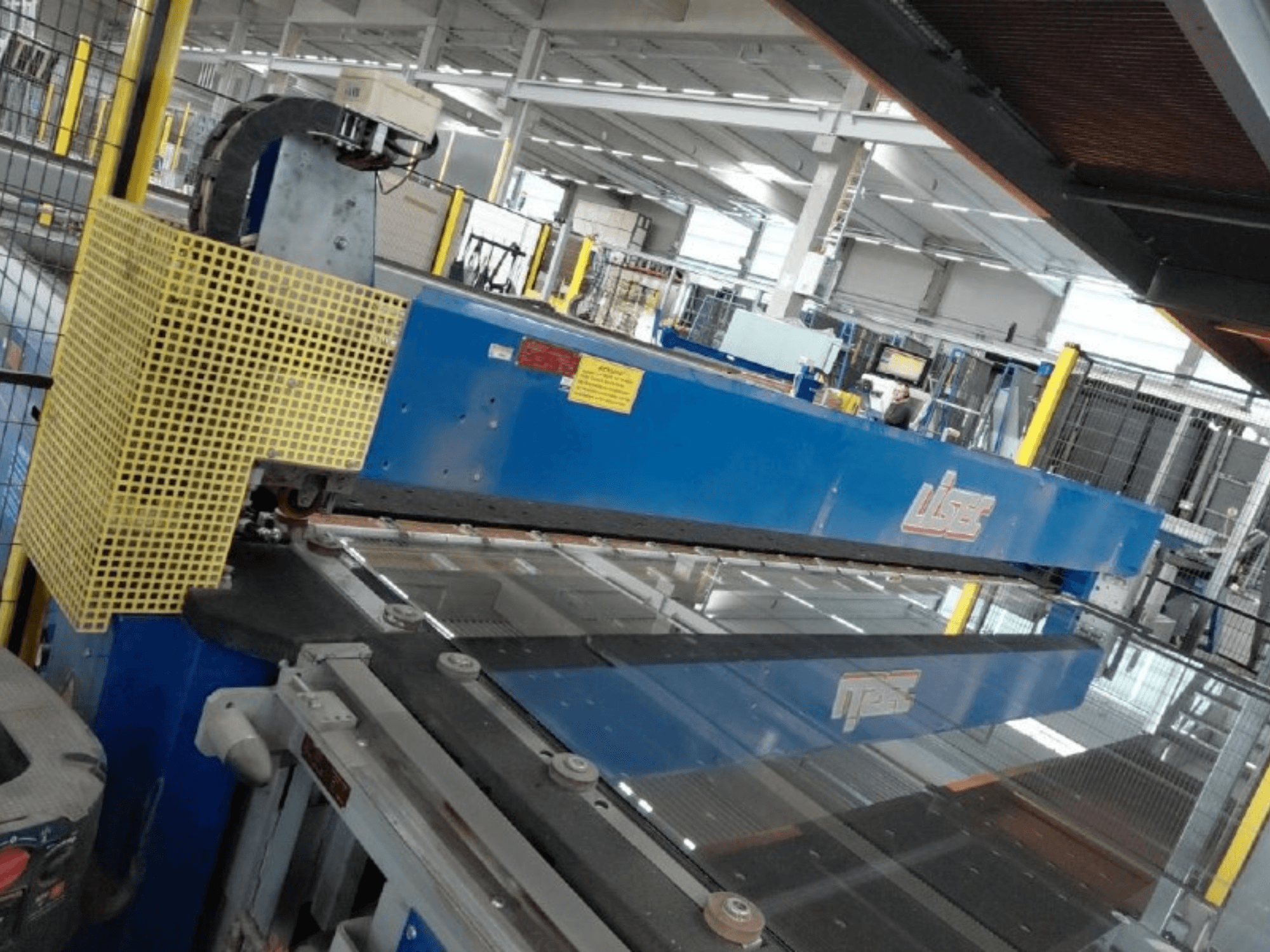

LISEC - Combined VSG & Float Glass Cutting LineDE-OTH-LIS-2009-00001

- Įrenginio konfigūracija: Kombinuota automatinė plūdurinio ir laminuoto saugaus stiklo (VSG) pjovimo linija su stiklo atskyrimo, transportavimo ir apipjaustymo moduliais

- Sistemos gamintojas: „LISEC Austria GmbH“ / „LISEC Maschinenbau GmbH“

- Pagaminimo metai (linijos integravimas): 2009 m. ir 2016 m. (mišrus montavimas)

- Eksploatacijos būklė: šiuo metu įrengta ir veikia aktyvioje gamyboje (galima apžiūra „iki raktų“)

- Standartinė linijos įtampa: 400 V / 50 Hz (3/N/PE~ 400 V, valdymas: 24 V AC/DC)

- Darbinis suslėgtas oras: 6,00 – 8,00 bar

- Bendras sumontuotas svoris: > 28 400 kg

MODULIŲ SUDĖTIS IR ATSKIRŲ MODULIŲ SPECIFIKACIJOS:

1. VSG (laminuoto saugaus stiklo) apdorojimo sekcija:

- Poz. 01: LISEC PTV-60/30RE (pagamintas 2009 m.)

* Tipas: Laminuoto stiklo pjovimo staklės (Verbundglasschneidanlage)

* Svoris: 5 640 kg | Elektros parametrai: 400 V / 50 Hz

- Poz. 02: LISEC VZ Linie 2 (pagam. m.: N/A)

* Tipas: Surinkimo įrenginys / linijos jungimo skyrius

- Poz. 03: LISEC LKT-45/45TS (pagamintas 2009 m.)

* Tipas: Apdorojimo / atraminis oro pagalvės stalas

* Svoris: 3 200 kg | Prijungtoji galia: 61,28 kVA | Oro slėgis: 8,00 bar

- Poz. 04: LISEC VB-33 (pagamintas: 2009 m.)

* Tipas: Laminuoto stiklo linijos mazgas

* Svoris: 2 200 kg | Prijungtoji galia: 17,00 kVA | Oro slėgis: 6,00 bar

- Poz. 05: LISEC FASV-33 (pagamintas 2016 m.)

* Tipas: automatinis išsikišusios PVB plėvelės apkarpymo/pašalinimo įrenginys

* Svoris: nenurodytas | Prijungtoji galia: 0,83 kVA | Oro slėgis: 6,00 bar

- Poz. 06: LISEC VB-33 (pagamintas 2016 m.)

* Tipas: Laminuoto stiklo pjaustymo staklės

* Svoris: 2 200 kg | Prijungtoji galia: 18,83 kVA | Oro slėgis: 6,00 bar | Maksimali apkrova: 43 kg/m²

- Poz. 07: LISEC AL-32/33N (pagamintas 2016 m.)

* Tipas: Stiklo fiksavimo ir pozicionavimo sekcija

* Svoris: 1 830 kg | Prijungtoji galia: 25,88 kVA | Oro slėgis: 6,00 bar

- Poz. 08: LISEC BTA-20/26 (pagamintas 2016 m.)

* Tipas: Horizontalus juostinis konvejeris

* Svoris: 1 020 kg | Prijungtoji galia: 6,08 kVA | Oro slėgis: 6,00 bar | Maksimali apkrova: 50 kg/m²

2. Plokščiojo stiklo apdorojimo ir perkėlimo sekcija:

- Poz. 09: LISEC BTA-20/26 (pagamintas 2016 m.)

* Tipas: Horizontalus juostinis konvejeris

* Svoris: 1 020 kg | Prijungtoji galia: 6,08 kVA | Oro slėgis: 6,00 bar

- Poz. 10: LISEC BTA-40/26 (pagamintas: nenurodyta)

* Tipas: horizontalus transportavimo / atraminis stalas

* Svoris: nenurodytas | Elektros parametrai: nenurodyti

- Poz. 11: LISEC BTA-20/26 (pagamintas: 2016 m.)

* Tipas: Horizontalus juostinis konvejeris

* Svoris: 1 020 kg | Prijungtoji galia: 9,05 kVA | Oro slėgis: 6,00 bar

- Poz. 12: LISEC BTS-37/33 (pagamintas 2016 m.)

* Tipas: Rankinis atskyrimo stalas su integruotomis atskyrimo juostomis

* Svoris: 1 543 kg | Prijungtoji galia: 15,75 kVA | Oro slėgis: 6,00 bar

- Poz. 13: LISEC LKT-10/33 (pagamintas 2016 m.)

* Tipas: Horizontali oro pagalvės perkėlimo staklė

* Svoris: 250 kg | Prijungtoji galia: 4,50 kVA | Oro slėgis: 6,00 bar | Maksimali apkrova: 33 kg/m²

- Poz. 14: LISEC BTA-40/26 (pagamintas 2009 m.)

* Tipas: Horizontalus juostinis konvejeris

* Svoris: 1 154 kg | Prijungtoji galia: 2,30 kVA | Oro slėgis: 8,00 bar | Maksimali apkrova: 50 kg/m²

- Poz. 15: LISEC TBY-26/12 (pagamintas 2009 m.)

* Tipas: Tarpinis transportavimo modulis

* Svoris: 255 kg | Prijungtoji galia: 0,00 kVA | Oro slėgis: 6,00 bar

- Poz. 16: LISEC RWF-33/25 (pagamintas 2009 m.)

* Tipas: ritininių konvejerio ir juostinio konvejerio jungtis

* Svoris: 975 kg | Prijungtoji galia: 4,59 kVA | Oro slėgis: 8,00 bar

- Poz. 17: LISEC BTA-30/33 (pagamintas 2009 m.)

* Tipas: Horizontalus juostinis transportavimo stalas

* Svoris: 980 kg | Prijungtoji galia: 2,30 kVA | Oro slėgis: 8,00 bar

- Poz. 18: LISEC RBA-25 (pagamintas 2009 m.)

* Tipas: Plūdurinės linijos išlyginimo/tvarkymo mazgas

* Svoris: 820 kg | Prijungtoji galia: 1,46 kVA | Suslėgtas oras: 8,00 bar

- Poz. 19: LISEC TBX-33/12 (pagamintas 2009 m.)

* Tipas: Konvejerio perdavimo / kėlimo agregatas

* Svoris: 290 kg | Prijungtoji galia: 0,00 kVA | Suslėgtas oras: 8,00 bar

- Poz. 20: LISEC BTA-60/33 (pagamintas 2009 m.)

* Tipas: Horizontalus didelio našumo konvejerinis stalas

* Svoris: 1 560 kg | Prijungtoji galia: 18,22 kVA | Oro slėgis: 0,00 bar

- Poz. 21: LISEC ARS-33 (pagamintas 2009 m.)

* Tipas: Daugiakryptis rutulinis perkelimo ir pozicionavimo stalas

* Svoris: 580 kg | Prijungtoji galia: nenurodyta | Oro slėgis: 8,00 bar

- Poz. 22: LISEC ESL-60/30RS (pagamintas 2009 m.)

* Tipas: Automatinis CNC plokščiojo stiklo pjovimo tiltas ir stalas

* Svoris: 6 380 kg | Prijungtoji galia: 14,90 kVA | Oro slėgis: 8,00 bar | Pilna apkrova: 21,50 A
