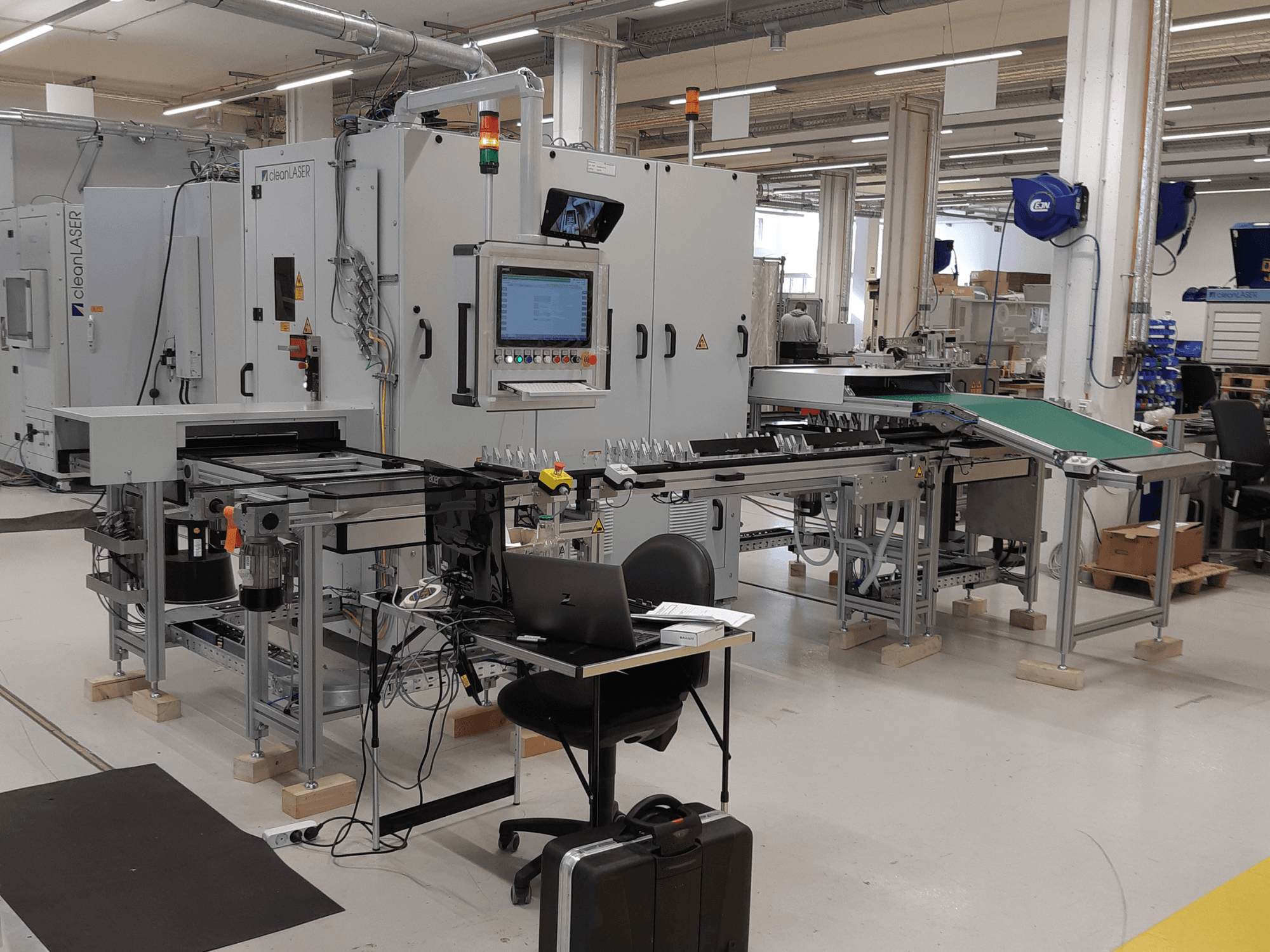

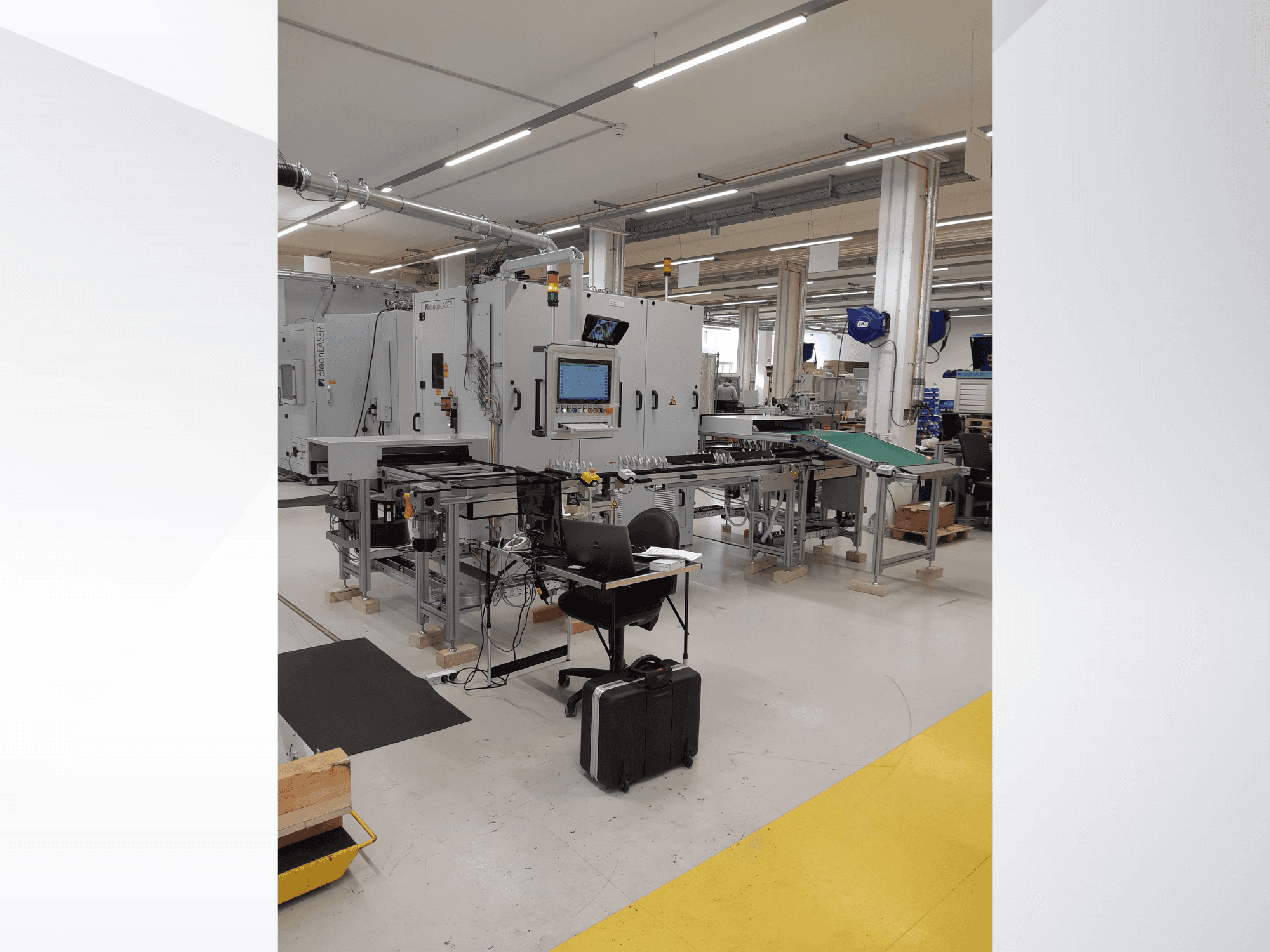

CLEAN LASER - clean CELL 3220 CL600DE-OTH-OTH-2019-00001

• Mašinos tipas: Automatizuota robotizuota lazerinio valymo stotis

• Pritaikymas: automatizuotas metalo detalių lazerinis valymas / paviršiaus apdorojimas

• Lazerinis šaltinis: „cleanLASER CL600“

• Lazero tipas: Q-perjungiamas pluošto lazeris

• Vidutinė lazerio galia: 600 W

• Bangos ilgis: 1064 nm

• Lazero klasė: 4 klasė (lazero šaltinis)

• Visos sistemos klasifikacija: 1 klasės lazeris

• Lazerinė optika: STAMP 25

• Skenerio tipas: 2D skeneris

• Darbinis skenavimo laukas: apytikriai 65 × 65 mm

• Objektyvas: f = 163 mm

• Raudonasis pozicionavimo lazeris: Taip

• Impulsų dažnis: kintamas

• Spindulio perdavimas: visiškai suderintas spindulio kelias

• Išorinio pluošto ilgis: apytikriai 8 m

• Durų blokavimo jungtis: Taip

• Nuotolinė diagnostika: TCP/IP / USB

• „Fieldbus“ sąsaja: „Profinet“

• Programinė įranga: „cleanSTUDIO“

• Telediagnostikos programinė įranga: „CLL Remote Diagnostics“

• Roboto tipas: 6 ašių pramoninis robotas

• Roboto programavimas: mokymo režimas

• Roboto griebtuvas: vienos detalės griebtuvas

• Pakrovimo sistema: rankinis pakrovimas

• Konvejerinė sistema: „Bosch T2“ nešimo sistema

• Tarpinė sistema: keli detalių nešikliai

• Iškrovimas: automatinis konvejeris

• Konvejerio ilgis: apytikriai 2 m

• Detalių nešiklis: neįtrauktas

• Numatytų ruošinių tipai: 2

• Mašinos matmenys (P × G × A): apytikriai 2 035 × 2 200 × 2 215 mm

• Staklių rėmas: suvirintas plieninis pagrindinis rėmas

• Modulio konstrukcija: aliuminio profiliai

• Darbinis stalas: aliuminio plokštė su T-formos grioveliais

• Priekinės durys: atverčiamos durys

• Elektros spintelė: integruota dviguba spintelė

• Spintos plotis: 1 200 mm

• Spintos gylis: 800 mm

• Aušinimo reikalavimai: išorinis vandens aušinimas (<17 °C)

• Šaldytuvas: „Cooler ONE Plus Air Rev. 2.0“

• Aplinkos temperatūra: iki 38 °C

• Aušinimo tipas: aušinimas oru

• Maitinimo įtampa: 400 V

• Darbinė kalba: vokiečių / anglų

Absorbcijos / ištraukimo sistema

• Ištraukimo sistema: TEKA Maxi

• Variklio galia: 3 kW

• Maksimalus oro srautas: 500 m³/h

• Maksimalus slėgis: 1 000 Pa
