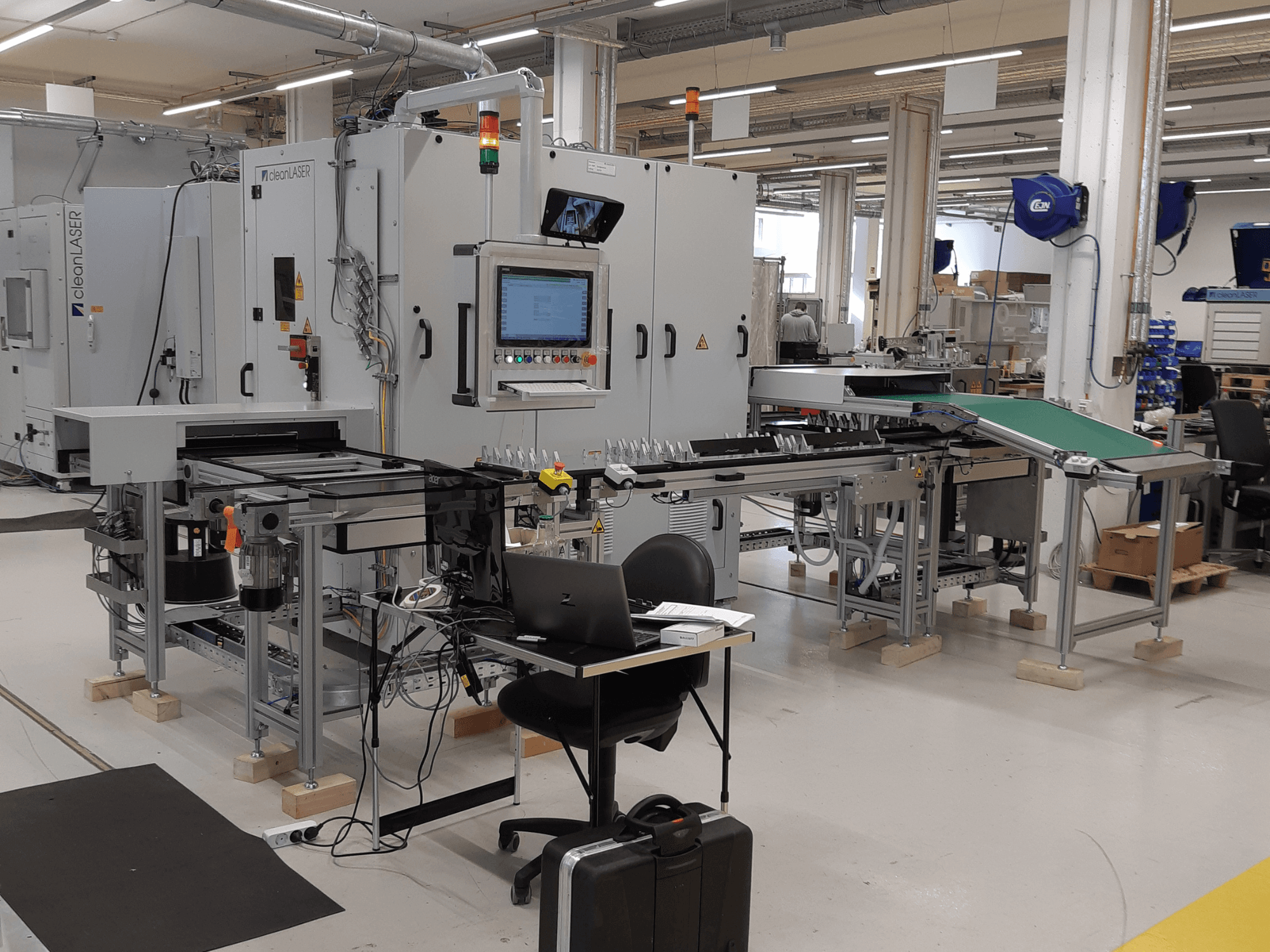

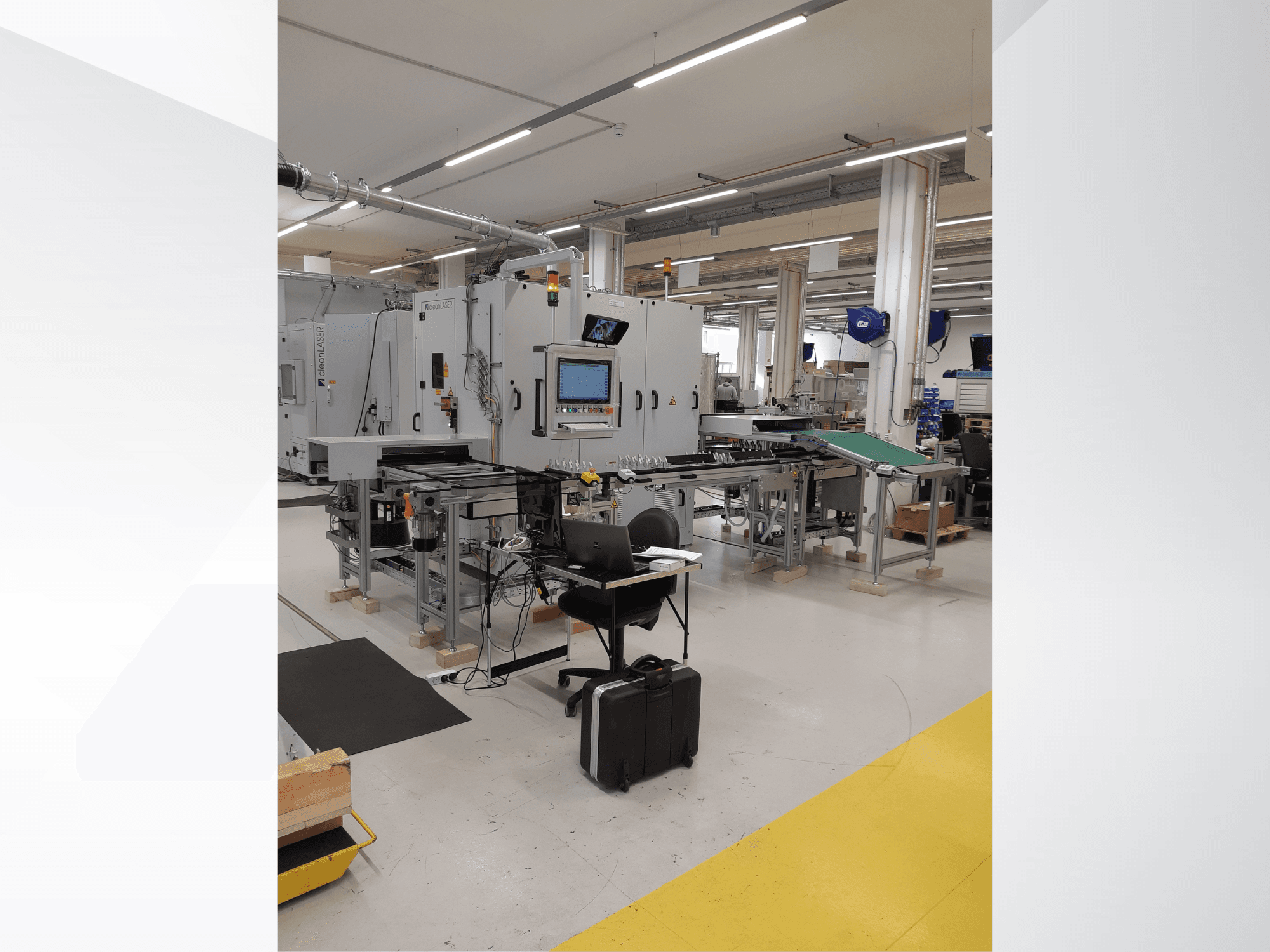

CLEAN LASER - clean CELL 3220DE-OTH-OTH-2021-00001

Įrenginio tipas: automatizuota robotizuota lazerinio valymo sistema

Lazerinis šaltinis: „cleanLASER CL600“ vidutinės galios lazeris

Lazero tipas: diodiniu siurbliu maitinamas kietojo kūno lazeris (DPSSL)

Lazero bangos ilgis: 1064 nm

Lazero veikimo režimas: impulsinis (ns)

Vidutinė lazerio galia: 600 W ±5 %

Lygintuvo lazerio bangos ilgis: 658 nm

Reguliavimo lazerio galia: 28 mW

Aušinimo sistema: integruota „vanduo-vanduo“ aušinimo sistema

Papildomas aušintuvas: „Cooler ONE Plus Air“ (aušinamas oru)

Šviesolaidžio tipas: kvarco šviesolaidis

Pluošto ilgis: 10 m

Pluošto geometrija: kvadratinė

Apsauginės žarnos skersmuo: 21 mm

Optinė sistema: „STAMP 25“ 2D optika

Optikos jungtis: 90°

Fokalinis atstumas: 163 mm

Valdymo bloko gamintojas: „Siemens“

Valdymo bloko modelis: SIMATIC S7-1500 PLC

Pavaros sistema: „Siemens“ 1FK7 servopavaros

Linijinė ašių sistema: 3 ašių portalinė sistema

Maksimali ašies apkrova: apytikriai 25 kg

Ašių greitis (X/Y): >200 mm/s

Ryšio sąsaja: „Profinet“

Skaitmeniniai įvesties/išvesties moduliai: standartiniai

Programinė įranga: „cleanSTUDIO“ / „cleanCONTROL“

Pramoninis kompiuteris: 19 colių stovo kompiuteris

SSD talpa: 256 GB

RAM: 8 GB

Procesorius: „Intel Core i5“ (mažiausiai) arba lygiavertis

Robotas: ABB robotas

Griebtuvas: 2 ruošinių griebtuvas

Konvejerinė sistema: „Bosch TS2“ perkėlimo sistema

Pakrovimo sistema: rankinis ruošinių nešiklio pakrovimas

Iškrovimo konvejerio ilgis: apytikriai 4,8 m

Ištraukimo sistema: „ULT Maxi Plus“

Ventiliatoriaus našumas: maks. 4 000 m³/h

Maksimalus slėgis: 3 300 Pa

Filtrų kasetės: 4 × 600 mm

Dulkių surinkimo būgno talpa: 200 L

Ištraukimo galia: 5 kW

Maitinimas: 400 V, trifazis
