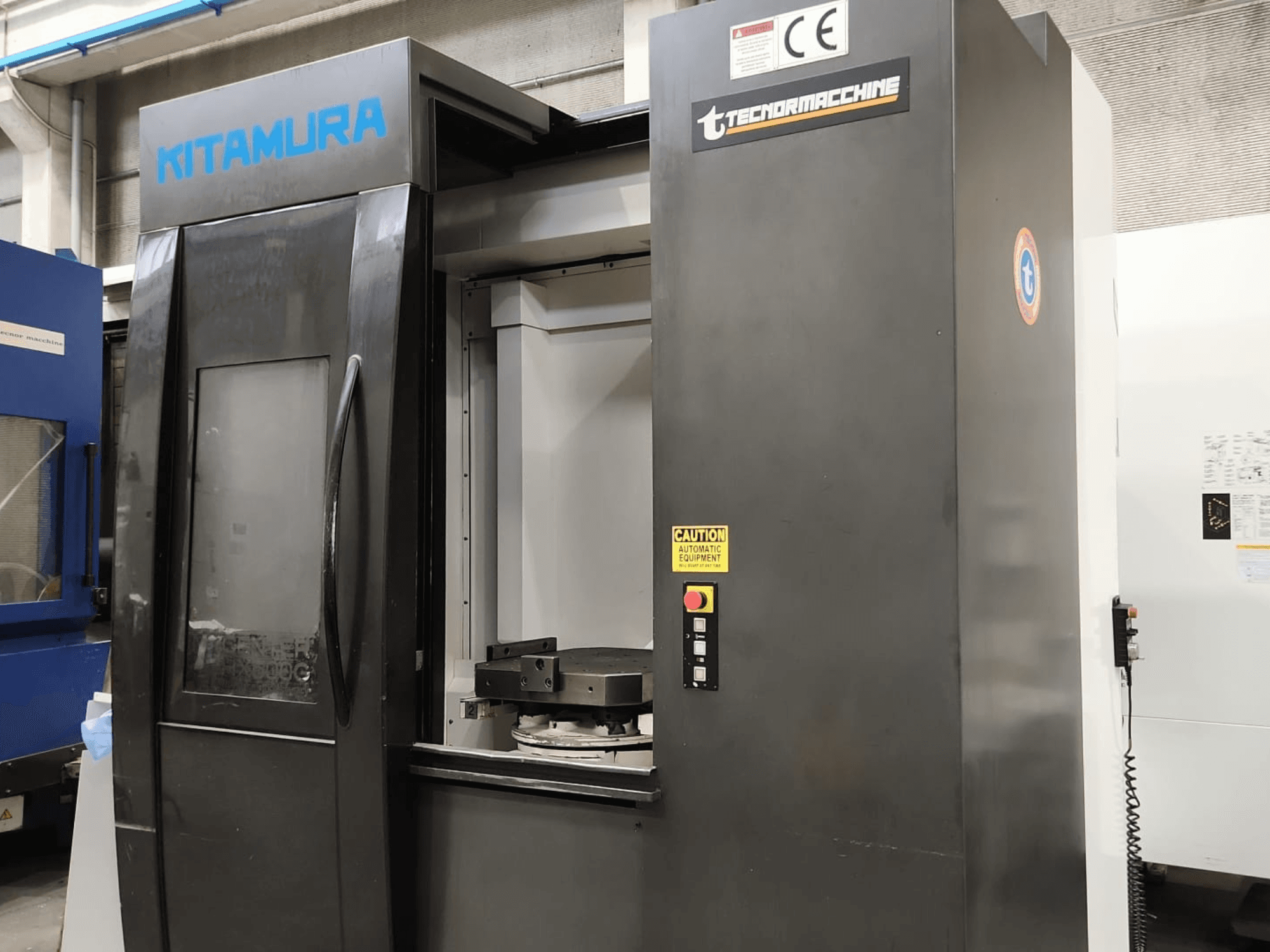

Kitamura - Mycenter HX500iGIT-MIL-KIT-2015-00001

• CNC valdiklis: „Arumatik-Mi“

• Padėklo matmenys: 500 x 500 mm (19,7" x 19,7")

• Padėklų skaičius: 2

• Padėklo keitimo trukmė: 8,8 s

• Maks. ruošinio skersmuo: Ø 800 mm (Ø 31,5")

• Maks. ruošinio aukštis: 1 100 mm (43,3")

• B ašies eiga: 0–360° (pilna 4-oji ašis, varoma DD varikliu)

• B ašies greitasis poslinkis: 43 200 laipsnių/min. (120 aps/min.)

• Atstumas nuo stalo paviršiaus iki suklio centro: 50–850 mm (2,0"–33,5")

• Atstumas nuo stalo centro iki suklio galo: 140–1 070 mm (5,5"–42,1")

• Pavaros tipas: krumplinė pavara, 4 pakopos

• Maks. veleno sukimo momentas: 266,4 N·m (196,5 ft-lbs)

• Velenų variklis: 22 kW (30 HP AC / 15 min) / 15 kW (20 HP AC / nuolatinis)

• Greitasis poslinkis (X/Y/Z): 60 m/min (2 362 ipm)

• Pjovimo poslinkio greitis (X/Y/Z): 60 m/min (2 362 ipm)

• Įrankių talpa: 50 įrankių (fiksuotas blokas, atsitiktinė dvikryptė)

• Įrankių laikiklio tipas: CT(BT) 40 / HSK-A63 (pasirenkamas)

• Maks. įrankio skersmuo: Ø 95 mm (3,7") / Ø 170 mm (6,7"), jei gretimas laikiklis tuščias

• Maks. įrankio ilgis: 600 mm (23,6")

• Perkėlimo iš vieno įrankio į kitą laikas: 1,3 s

• Keitimo laikas nuo atliekos iki atliekos: ne mažiau kaip 3,8 s

• Linijinės skalės: Aukštos skiriamosios gebos optinis grįžtamasis ryšys X/Y/Z ašyse

• Sukamasis matuoklis: tiesioginis aukštos skiriamosios gebos (0,02 sek.) sukamojo kodavimo įtaiso grįžtamasis ryšys B ašyje

• Terminio poslinkio valdymas: pažangi, išplėstinė valdymo sistema

• Aušinimo skysčio rezervuaro talpa: 700 litrų

• Maitinimo reikalavimai: 55 kVA, 200 V kintamosios srovės, trifazė

• Oro reikalavimai: 0,5 MPa, 410 l/min (90 psi, 14 cfm)

Papildoma įranga

• Aušinimo skysčio tiekimas per suklį: aukšto slėgio vidinė aušinimo skysčio sistema, veikianti 20 bar slėgiu (RCM 20 bar)

• Atskirų drožlių konvejeris: grandymo / dviejų aukštų tipo

• Darbo zonos įrankio jutiklis: „Renishaw“ įrankio buvimo daviklis / lazeris darbo zonoje
