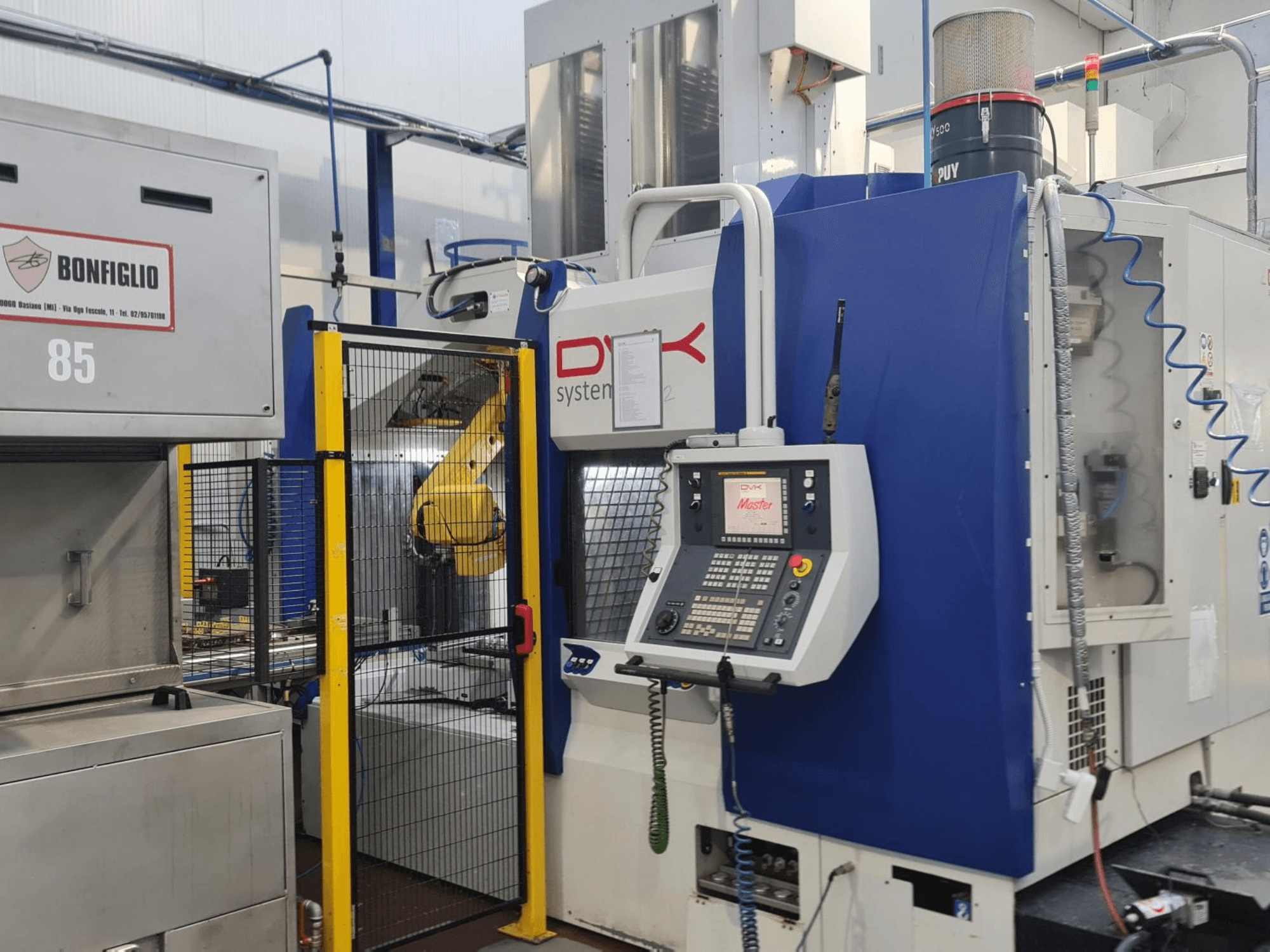

DVK - System Master IT-MIL-OTH-2020-00001

• CNC valdymas: „FANUC“ CNC su 10,4 colių spalvotu operatoriaus skydeliu, PLC, „Ethernet“ jungtimi, specialia staklių programine įranga

• CE sertifikuota

• Darbinis plotas:

  • Dviejų sukimų tvirtinimo spaustuvų ašys: A-ašis 360° nepertraukiamas, B-ašis 360° nepertraukiamas

• Velenas:

  • Tipas: OMLAT elektrospindulys

  • Sukimo momentas: 80 Nm

  • Įrankio sąsaja: HSK-A63

• Įrankių magazinas/ATC:

  • Automatinis įrankių keitiklis

  • Maksimalus įrankio skersmuo: 70 mm (150 mm, jei gretimos lizdų vietos yra laisvos)

  • Atsitiktinis įrankio pasirinkimas

• Fiksavimo sistema:

  • Savaime centruojamas dviejų krypčių hidraulinis spaustuvas

  • Gnybtų eiga: 50 mm

  • Fiksavimo jėga: 5 000–30 000 N

• Aušinimas, tepimas ir priežiūra:

  • Skysčiu aušinamas velenas

  • Centralizuota automatinė tepimo sistema

  • Pneumatinė sistema

  • Hidraulinė sistema

  • Oro-vandens šilumokaitis

  • Mašinos slėgio palaikymo sistema

• Mašinos duomenys:

  • Įrengtoji galia: 55 kW

  • Maitinimo įtampa: 400 V / 50 Hz

Papildoma įranga

• Robotų automatika:

  • Antropomorfinis robotas „FANUC M20iA/20M“, 6 ašys, 20 kg keliamoji galia

  • „Schunk PGN125“ dvigubas griebtuvas

• Padėklų sistema:

  • Du vertikalūs padėklų magazinai

  • Padėklų matmenys: 480 × 300 mm

  • 54 padėklų vietos kiekviename sandėlyje (standartinė konfigūracija)

• Skrandžių ir aušinimo skysčio surinkimas:

  • Vidinis aušinimo skysčio padavimas per suklį

  • 60 µm kasetinis filtras

  • MAHLE savaiminio valymo 60 µm filtras

  • „Rain“ tipo darbo zonos plovimo sistema

  • Metalo drožlių konvejeris su vilkimo grandine ir rotaciniu filtru

  • Aušinimo skysčio aušintuvas

  • Alyvos rūko ištraukimo sistema

• Matavimas, stebėjimas ir tikslumas:

  • „Marposs“ 3D radijo zondas

  • Lazerinis įrankių nustatymo prietaisas

  • Terminė kompensacija X, Y ir Z ašyse

  • Optiniai matuokliai X, Y ir Z ašyse

  • Įrankio tarnavimo laiko stebėjimas

  • Išplėsta darbo koordinačių sistema (48 papildomi poslinkiai)

  • Dirbtinio regėjimo sistema su 2 kameromis

• Fiksavimo patobulinimai:

  • Hidraulinis fiksavimas su slėgio reguliavimu

• Į komplektą įeina papildoma įranga:

  • „Bonfiglio MROTOS 8555 4 E LRSA“ pramoninė detalių plovimo mašina su integruotu robotu

  • „Automator ADP5090“ taškinio žymėjimo sistema su „AC500“ valdikliu, integruota į robotą:

    • Žymėjimo plotas: 50 × 90 mm

    • Pneumatinė žymėjimo galvutė

    • Prijungimo galimybės: Ethernet / USB / RS232 / RS485

    • AC500 valdiklis su jutikliniu ekranu

    • Žymėjimo greitis iki 10 simbolių per sekundę

• Papildoma informacija apie įrenginį:

  • Mašina neseniai buvo visiškai aptarnauta / patikrinta gamintojo.

  • Į neseniai atliktą gamintojo techninę priežiūrą buvo įtrauktas ir suklis.

  • Mašina visada buvo naudojama aliuminio apdirbimui.

  • Šiuo metu staklės nenaudojamos gamybai dėl pasikeitusio gaminamų detalių tipo.
