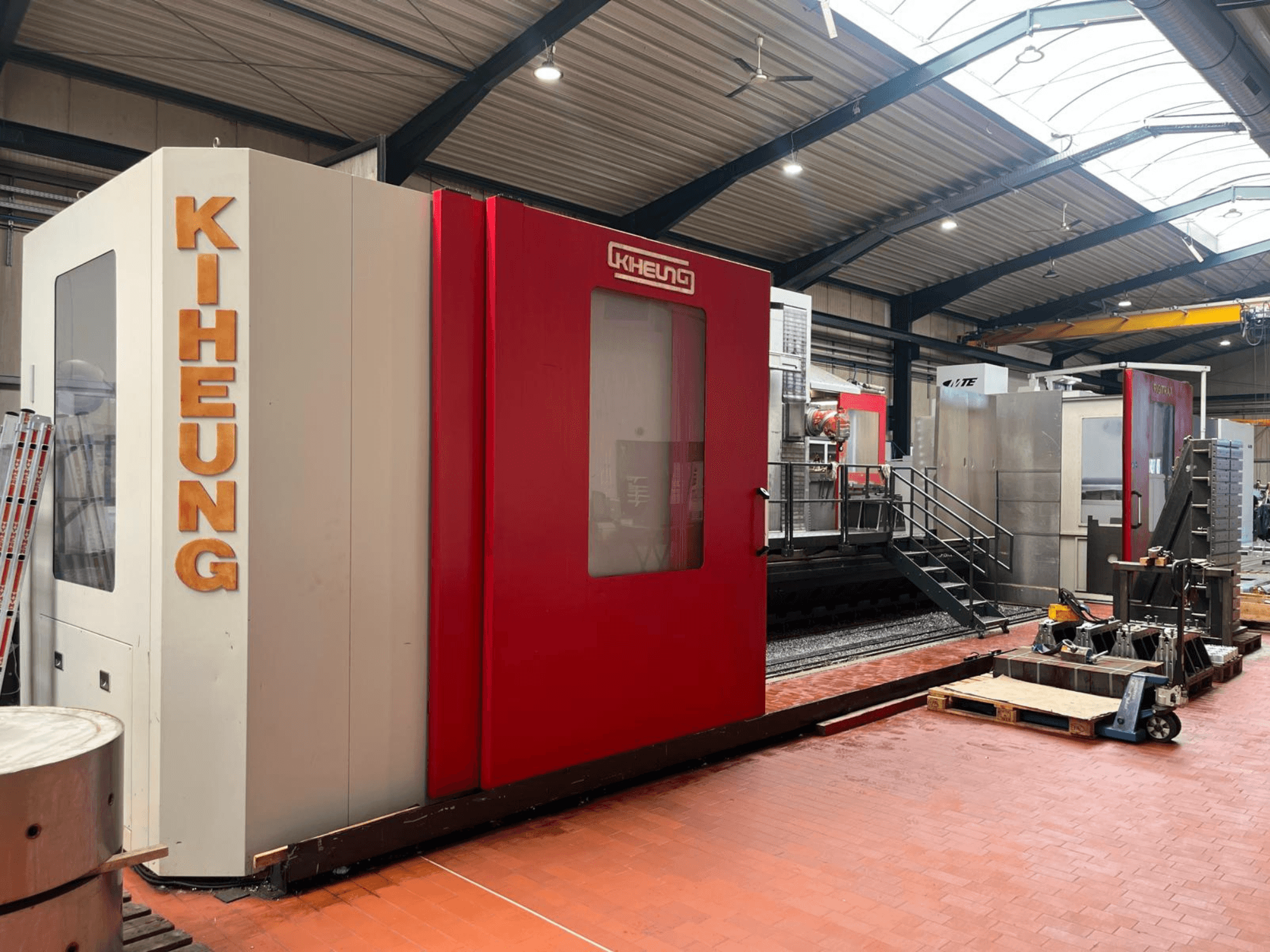

KIHEUNG - RIGITRAX X 8000DE-MIL-KIH-2011-00001

- Pagrindinis kompiuteris: MC 422 C su programinės įrangos paketais Nr. 1 ir Nr. 2

- Stalo ilgis: 9950 mm

- Stalo plotis: 1150 mm

- T-formos griovelių paviršius: 9 x 22 / 10 x 22 vnt. x mm

- T-formos griovelių tarpas: 125 mm

- T-formos griovelių priekinis paviršius: 2 x 22 mm

- Maks. stalo apkrova: 3500 kg/qm

- Poslinkio greitis (visos 3 ašys): 10000 mm/min

- Greitasis poslinkis (X, Y, Z ašys): 16 000 mm/min

- X ašies pavaros sukimo momentas: 70 Nm

- Y ašies padavimo sukimo momentas: 27 Nm

- Z ašies poslinkio sukimo momentas: 50 Nm

- Velenėlio kūgis: ISO 50, DIN 69871

- Veleno sūkių dažnio diapazonas (2 pakopos):

- 1-asis pakopas: 0–1000 aps/min

- 2-asis pakopas: 1001–4000 aps/min

- Pagrindinio veleno variklio galia (100 % / 60 %): 28 / 38 kW (pagrindinis veleno variklis „SIEMENS“)

- Ašių pavaros: „SIEMENS“ kintamosios srovės pavaros

- Aušinimo skysčio rezervuaro talpa: 500 l (be aušinimo per veleną) / 1500 l (su aušinimu per veleną – 2 siurbliai)

- Linijinė matavimo sistema: „HEIDENHAIN“ matavimo skalės su „DA 300“ suspausto oro sistema

- Veleno reduktorius: „ZF“ reduktorius, 2 greičiai (1–1000 / 1001–4000 aps/min), aušinamas

- Frezavimo galvutė: universali automatinė frezavimo galvutė „A 4 Plus“, „HURON“ sistema, aušinama, dvipusis pasukimas 2,5° x 2,5°, programuojamas ir automatinis pozicionavimas 2,5° žingsniu 45° ir 90° plokštumose (5 ašių sinchroninis / indeksavimo paruošimas)

- Įrankių keitiklis: 40-vietė vertikali/horizontali grandininio tipo sistema, varoma servovarikliu, stebima HEIDENHAIN kodavimo įtaisu

- Aušinimo skysčio padavimas per suklį (CTS / IKZ): 16 bar aukštos našumo aušinimo sistema su popieriniu filtru (DEUBLIN rotacinė jungtis, 16 bar suklio aušinimui, 8 bar 6 aušinimo purkštukams suklio gale)

- Aušinimo skysčio rezervuarai: 2 rezervuarai (1200 l švaraus skysčio rezervuaras ir 500 l paruošimo rezervuaras) su popierine juostine filtravimo sistema (500 mm popieriaus plotis, 10 mikronų filtravimo tikslumas)

- Šlako konvejeris: platus šarnyrinis juostinis konvejeris X 8000 galinėje pusėje, pakeltas iškrovimas

- Matavimo paruošimai: Paruošta TS 220 ruošinio liečiamajam jutikliui ir TT 140 įrankio liečiamajam jutikliui

- Papildomos funkcijos: hidraulinis atsvaros balansavimas Z ašyje, suklio orientavimas tvirtam sriegimui, PLC parengtas 4-ajai ašiai, automatinis kūginio sriegio išpūtimo įrenginys (A2 + A4 galvutė), automatinė centrinė tepimo sistema, elektroninis nešiojamas rankinis valdymo ratas HEIDENHAIN HR-410, Ethernet sąsaja, automatinis išjungimas

- Staklių gaubtas: dalinis staklių gaubtas su 2 priekinių durelių poromis modeliams X 4000 arba su 4 priekinių durelių poromis modeliams X 6000 – X 8000

- Dažų danga: Šviesiai pilka RAL 7035, karmininė raudona RAL 3002
