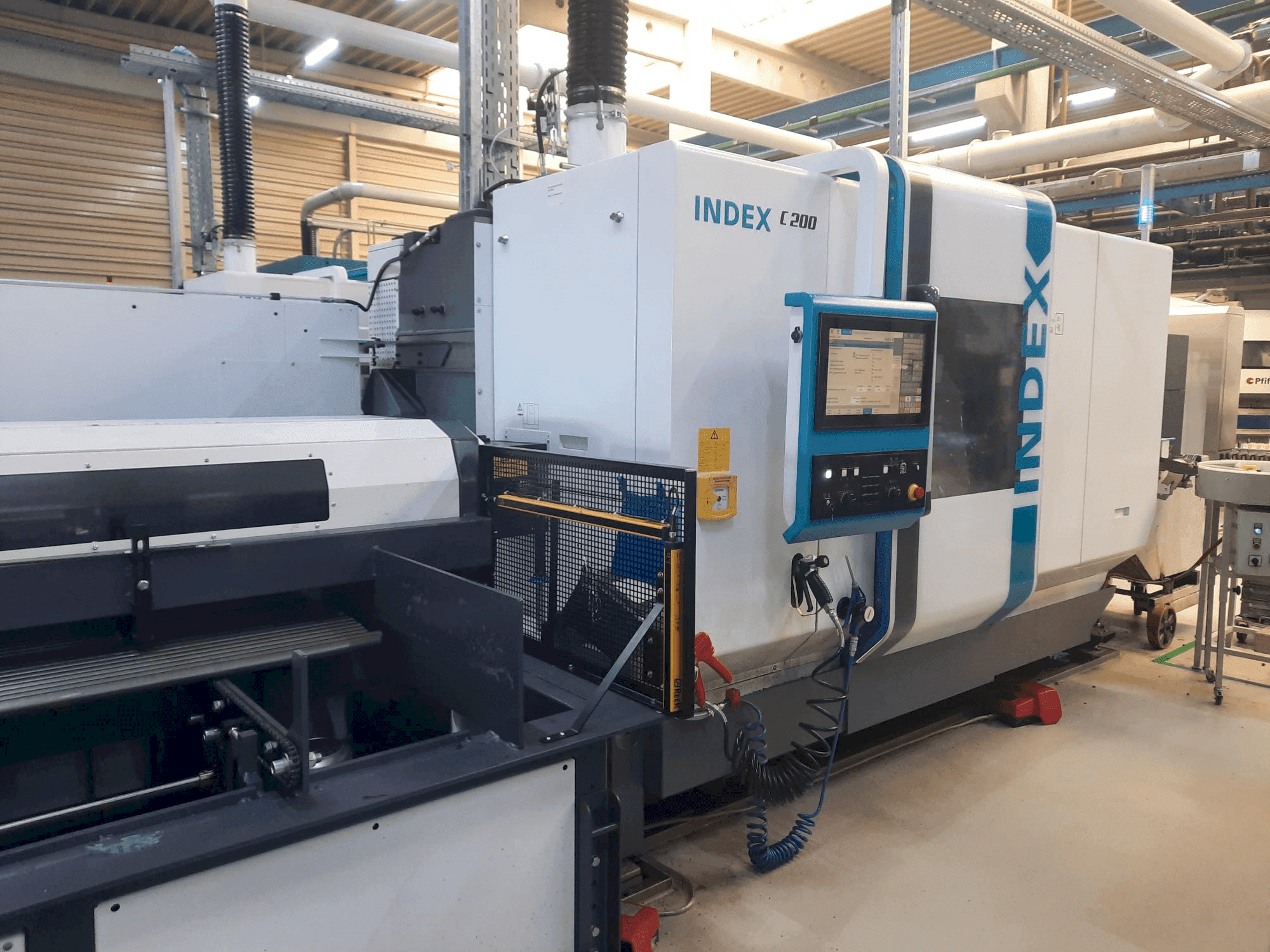

Index - C200DE-TUR-IND-2023-00001

Papildoma įranga

• - Programinės įrangos parinktys: OPC UA pagrindinio kompiuterio prijungimui (maks. 200 kintamųjų). ChipMaster ciklas drožlių lūžimo kontrolei.
• - Aplinkos duomenys: Triukšmo lygis: 73,8 dB(A)

Papildoma informacija

Mašinos privalumai

• Techninės mašinos privalumai:
  • - Valdymo sistema: paremta sinumerik 840d solutionline (sl) su sinamics s120 pavaromis. 18. 5" tft spalvotas ekranas su pct-touch (ip65). Siemens naudoja vartotojo sąsają vokiečių kalba.
  • - Sąsajos: 4x usb 2. 0 (2 valdymo skydelyje, 2 valdymo skydelyje). Tinklas tinkamas nc duomenų perdavimui (loginiai diskai).
  • - Sauga: siemens sauga integruota (profisafe).
  • - Bokštelio mechanika: hidraulinis užraktas, kintamosios srovės variklis su priekine pavara. Įrankio laikiklio pavaros galia: 10 kw (25 % ed. ), maks. 8000 aps. /min.
  • - Įrankių laikiklis: cilindrinis kotas d25x48 (din69880) su w-angomis, kad būtų galima atlikti didesnį pakartojimo tikslumą. Varomieji įrankiai galimi kiekvienoje stotyje (tik sukasi darbinėje padėtyje).
  • - Aušinimo agregatas: 13 kw hidraulikai, velenams ir valdymo spintai. Aušinimo vandens jungtis (20°c ±2°c, 30 l/min, glikolis 25 %).
  • - Skiedrų konvejeris: šarnyrinis juostinis konvejeris (pagamintas pagal įvorę) su 180 litrų talpos konteineriu, išmetimo aukštis 840 mm. Aušinimo tepalų sistema: 750 litrų talpos bakas, 8 bar/20-80 bar siurbliai.
  • - Baro krautuvo sąsaja: suderinama su unimag4 (išoriniams krautuvams reikalingas specialus dangtis). Maksimalus strypo ilgis: 1 035 mm (darbas trumpas). Portalinis paėmimo įrenginys: pneumatinis griebtuvas (Ø 10-90 mm, maks. 3. 5 kg). Konvejerio juosta su jungikliu gatavoms dalims / likusioms dalims.

Papildoma informacija

• - Valdymo blokas Darbinė įtampa: 400V Valdymo įtampa: 24V DC Dažnis: 50Hz Nominali galia: 54kW Prijungta apkrova: 65kVA Nominali srovė: 94A Maks. atsarginis saugiklis: 100A Pagrindinė pavara Pagrindinis velenas ir priešpriešinis velenas Suklio galvutės tvirtinimas: OD 140 mm, ID 85 mm Priekinio guolio skersmuo: 110 mm Maksimalus sukimo momentas. (100%/40%): 125/170 Nm Suspaudimo slėgis min./maks.: 8/80 bar Stūmoklio srities slėgis: 57cm² Stūmoklio srities įtempimas: 57cm² Maksimali gniuždymo jėga: 45600 N Tempimo jėga maks.: 45600 N C ašis: Variklis: tuščiavidurio veleno variklis kampo matavimo sistema tiesiai ant veleno Padėties pasiskirstymas (VDI/DGQ 3441): Psmax = 0,01 laipsnis Bokštelis Įrankio laikiklis 1 X ašies darbo trajektorija: 110 mm X ašies greitoji eiga: 30 m/min X ašies pagreitis: 9 m/s² X ašies pastūmos jėga: 5000 mm:-N 50 m/min. Z ašies pagreitis: 9 m/s² Z ašies padavimo jėga: 5000 N Y ašies darbinis kelias: 100 mm Y ašies greitasis judėjimas: 15 m/min Y ašies pagreitis: 9 m/s² Y ašies padavimo jėga: 5000 N Stotis: 14 su cilindriniu įrankio laikikliu D25x-48 110 mm X ašies greita eiga: 30 m/min. X ašies pagreitis: 9 m/s² X ašies pastūmos jėga: 5000 N Z ašies darbinis kelias: 550 mm Z ašies greitasis judėjimas: 50 m/min Z ašies pagreitis: 9 m/s² Z ašies 5 ašies pastūmos jėga: 5000 N Y ašies 0 mm. Y ašies pagreitis: 9 m/s² Y ašies padavimo jėga: 5000 N Stotis: 14 su cilindriniu koto laikikliu D25x48 Įrankių laikiklis 3 X ašies darbo trajektorija: 180 mm X ašies greitoji eiga: 30 m/min X ašies pagreitis: 9 m/s² X ašies padavimo jėga: 4 str. D25x48
