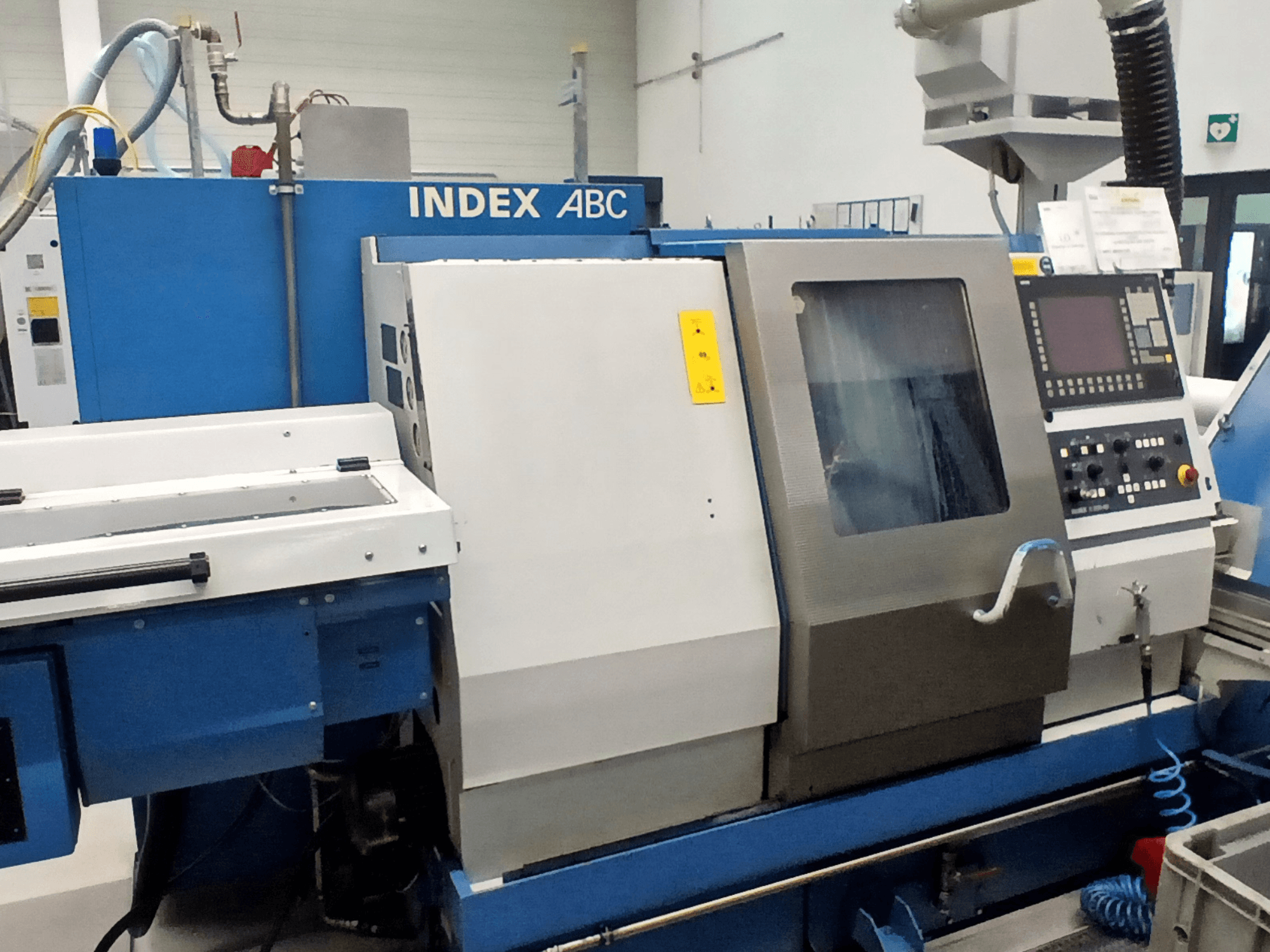

Index - ABC DE-TUR-IND-2012-00001

• Pagrindinis suklis: D65, suklio jungtis AD140, vidinis skersmuo ID83, didžiausias greitis 6000 aps/min; didžiausia galia 20 kW esant 100 % darbo ciklui; C ašis; elektroninis suklio sinchronizavimas

• Pagalbinis suklis: 7,5" griebtuvo sąsaja, maks. greitis 4500 aps/min

• Veleno darbo valandos:

• S1 – 18 914 val.

• S2 – 661 val.

• S3 – 3 val.

• S4 – 29 211 val.

• S5 – 2413 val.

• S7 – 1250 val.

• Sinchroninis velenas buvo atnaujintas 2024 m. rugsėjo mėn.

• Spyruoklinis griebtuvas: 3-žandinis KFN95/3, fiksavimo jėga 480 daN, maks. 4000 aps/min

• Revoliucijos: dvi revoliucijos, kiekviena su X ir Z ašimis; įrankio pavara ant revoliucijos 6000 aps/min, 3,3 kW

• Galinis darbo įtaisas: be strypo, 5 strypo padėtys

• Aušinimo skystis: 80 l/min esant 8 bar ir 20 l/min esant 18 bar; sistema pritaikyta emulsijai; aušinimo skysčio grąžinimas prie suklio galo D60 (be strypo padavimo)

• Valdymas: INDEX C200-4D, pagrįstas „Siemens 840D“; spalvotas ekranas 26 cm; sriegių pjovimas be kompensacinio griebtuvo; įrankio stebėjimas pagal variklio srovę; vidinis įrankių valdymas ir nustatymo dialogas; išplėsti apdirbimo ciklai; detalių skaitiklis ir gamybos stebėjimas

• Maitinimo ir jungimo duomenys: 400 V, 50 Hz TN tinklas; bendra prijungtoji galia 45 kVA; vardinė galia 38 kW; vardinė srovė 65 A; maksimali saugiklio apsauga 100 A

• Hidraulinis tuščiaviduris fiksavimo cilindras D65

Papildoma įranga

• Sruogų konvejeris: atverčiamas diržas, iškrovimo aukštis 1250 mm

• Strypų padavėjas: MBL 65/3700, skirtas 1010 mm aukščio suklui; strypų skersmuo iki 65 mm; strypų padavimo įrenginio ilgis 3700 mm; kreipiamųjų kanalų sistema su ritiniais guoliais; pakrovimo strypai (Ø12 mm ir Ø20 mm, ilgis 1400 mm); kreipiamųjų rinkiniai 14–18 mm, 18–22 mm, 22–65 mm

• Detalių iškrovimo įrenginys pagrindiniam ir pagalbiniam suklui su detalių surinkėju

• Parengta nuotolinio aptarnavimo paslaugai (ISDN) su programine įranga

• Staklės pritaikytos 230 V ištraukimo sistemai

• Darbinės zonos apšvietimas

• Du elektros spintų aušinimo įrenginiai

• Transformatorius 3 kVA
