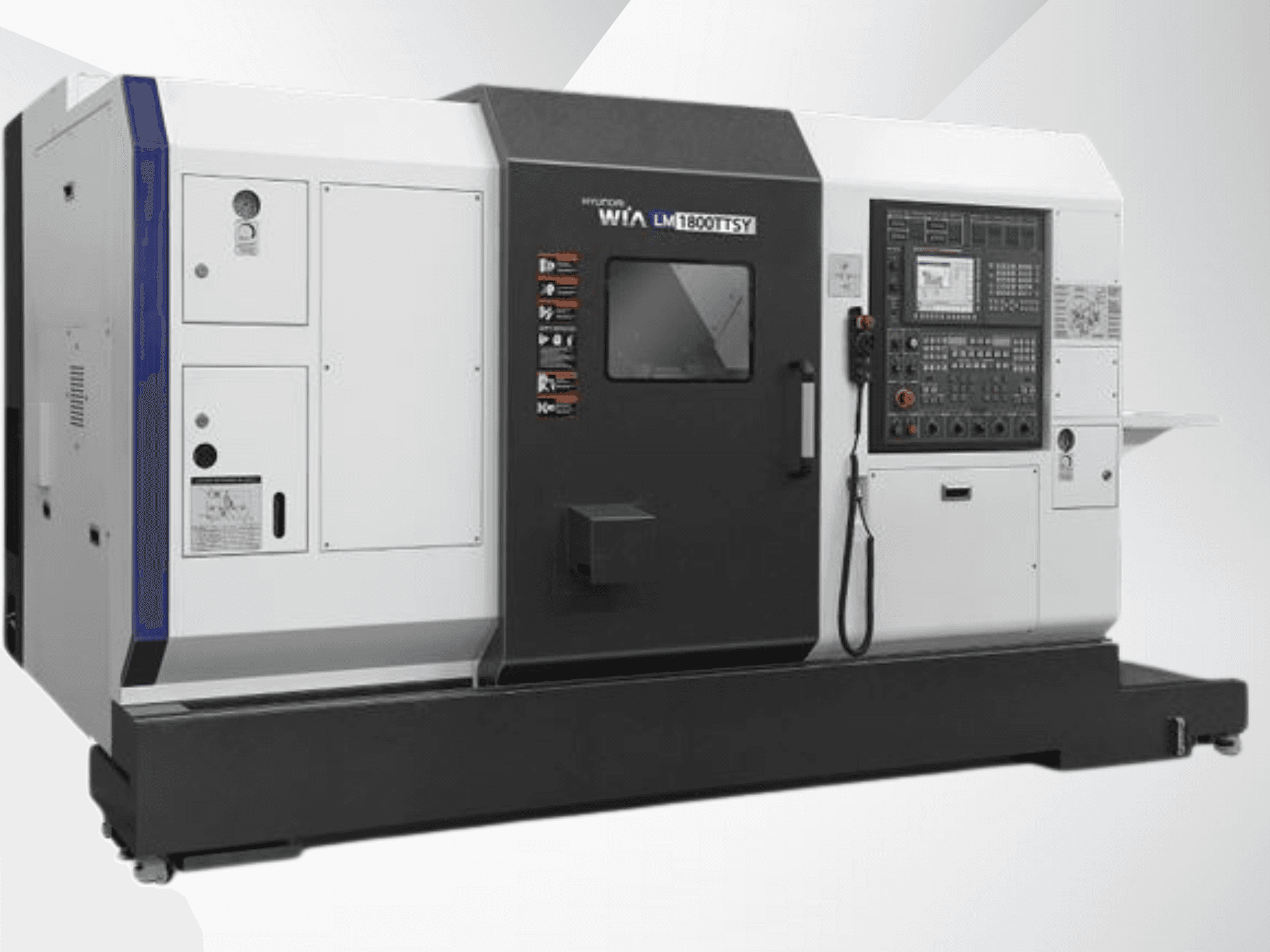

Hyundai - WIA LM 1800 TTSYDE-TUR-HYU-2025-00002

Pakuotė: Originali pakuotė

Talpa:

• Talpa: Pasukamas per vežimą: Ø290 mm.

• Maksimalus apsisukimo skersmuo: Ø230 mm.

• Didžiausias apsisukimo ilgis: 673 mm

• Strypų talpa (1/2): Ø65 mm

• Griebtuvo dydis (1-as/2-as): Ø210 mm

Spindle:

• Atsidarymas: (1/2-oji): Ø76 mm

• Variklis (maksimalus/išimtinis) (1st/2nd): 22/11 kW (30/15 AG)

• Sukimo momentas (maksimalus / pagal užsakymą) (1-asis / 2-asis): 358/214 Nm (264/158 lbf ft)

• Suklio tipas: Įmontuotas variklis

• Suklio nosis: A2-6

• C ašies indeksavimas (1-oji/2-oji): 0,001°

Pastūma / ašys:

• (X1/X2): 165/195 mm

• Judesiai (Z1/Z2): 700/720 mm

• Judėjimas (ZB): 668 mm

• Greitasis (X1/X2): 20/20 m/min (787/787 ipm)

• Greitaeigis (Z1/Z2): 40/40 m/min (1 575/1 575 ipm)

• Greitasis (Y): 7,5 m/min (295 ipm)

• Greitasis (ZB): 40 m/min (1 575 ipm)

• Slankmačio tipas (X/Y): Dėžės kreipiančioji

• Šliaužiklio tipas (Z): LM kreipiančioji

Bokštelis:

• Įrankių skaičius: 2 × 12 (24)

• Įrankių dydis (OD): Ø20 mm

• Įrankių dydis (ID): Ø20 mm: (Ø32 mm)

• Indeksavimo laikas: 0,15 sek.

• Y ašies tipas: Pleištinis tipas

Tiesioginis įrankis:

• Frezavimo įrankio greitis: 5 000 aps/min.

• Variklis (maksimalus/išimtinis): 5,5/1,1 kW (7,4/1,5 AG)

• Sukimo momentas (maks:) 47/14 Nm (34/10 lbf ft)

• Įvorės dydis: ER25

• Tipas: BMT55

Talpyklos talpa:

• Aušinimo skysčio bakas: 1: Aušintuvo talpa: 300 l (79,3 gal.)

• Tepimo bakas: Tepalas: 4 l (1,06 gal.)

Maitinimo šaltinis:

• Elektros galia: 60 kVA

• Maitinimo kabelio storis: 60 kW (60 kV): Šiluminė galia: daugiau kaip 50 mm²

• Įtampa: 220/60 (200/50)

NC / valdiklis: FANUC 31i-B Plus / SIEMENS 840D
